                                     1.2V升压5V和2.4V升压5V芯片,适用于镍氢电池产品


     一节镍氢电池1.2V 升压5V 电路芯片,两节镍氢电池2.4V 升压到5V的电源芯片

      PW5100 具有宽范围的输入工作电压,从很低的0.7V 5V电压。

     PW5100 输出电压固定3V 3.3V 5V 可选固定电压版本。输出电流可达600MA。


     芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的 脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术.


    产品特点

   ⚫  效率可达: 95%

   ⚫  高工作频率: 1.2MHz

   ⚫  宽输入电压范围:0.7V~ 5.0V

   ⚫ 输出电压可达: 600MA

   ⚫  输入静态电流: 10uA@VIN=2.0V

   ⚫  输出电压可选: 3.0V 3.3V,5.0V

   ⚫  低纹波,低噪声: ±10mV@Io=50mA

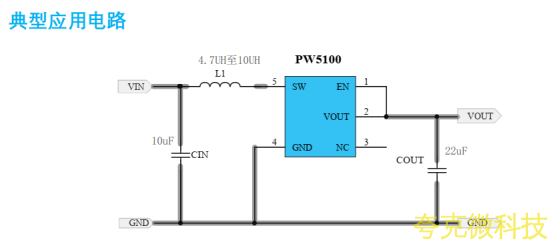

参考B OM

序号

符号

说明

数量

1

L 1

4 .7UH CD43 贴片功率电感

1

(600 m A 输出 )

2

C IN

10UF   10 V ,0805, X7R

1



3

COUT

22UF   10 V ,0603, X7R

1
