干电池升压5V,功耗10uA

2021-05-10 14:32:00
技术管理员
原创
1324

                                                                                 干电池升压5V ,功耗10uA


                PW5100 干电池升压5V芯片

       输出电容:

              所以为了减小输出的纹波,需要比较大的输出电容值。但是输出电容过大,就会使得系统的反应时间过慢,成本也会增加。所以建议使用一个 22uF 的电容,或者两个 22uF 的电容并联使用。如果需要更小的纹波,则需要更大的电容。如果负载较小(10mA 左右),则可以使用较小的电容。当考虑电容的 ESR 时,输出纹波就会增加。


      输入电容

            只要输入电源稳定,即使没有输入滤波电容, DC-DC 电路也可以输出低纹波、 低噪声的电源电压。但是当电源离 DC-DC 电路较远,建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤波电容,可以减小输出的噪声。


           PW5100是一款高效率、10uA低功耗、低纹波 的同步升压IC,

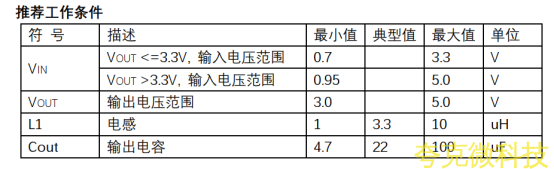

           PW5100 输入电压:0.7V-5V

           PW5100 输出电压:3V,3.3V,5V 固定值,最大开关电路1.5A

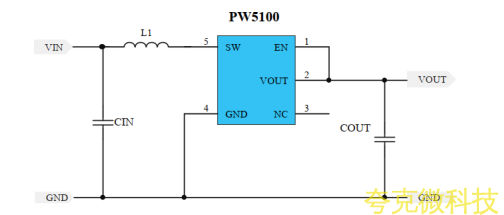

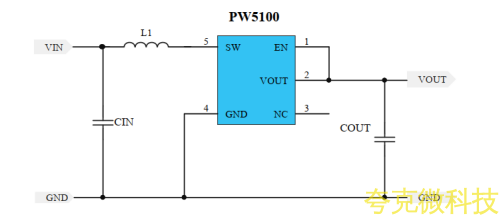

           PW5100 外围简洁,仅需要2个贴片电容,一个贴片电感(1uh-10uh)即可
