                                                                       1.5V 5V的最少电路的芯片电路图

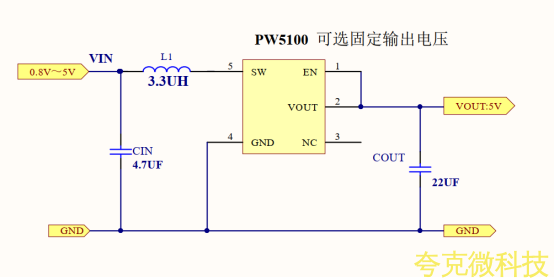

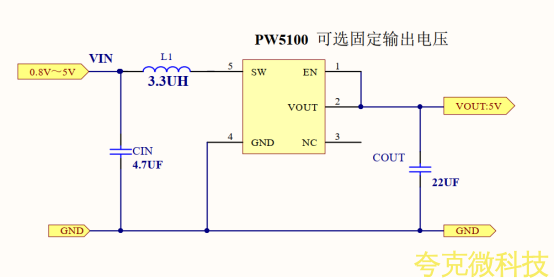

    PW5100 满足1.5V 5V 的很简洁芯片电路,同时达到了最少的元件即可组成DC-DC 电路1.5V转5V的升压转换器系统。


   PW5100 1.5V 5V 输出无负载时,输入效率电流极低,典型值10uA 。可以适用于干电池升压5V的同时,要求功耗低,可以使产品的待机时间长的特点。

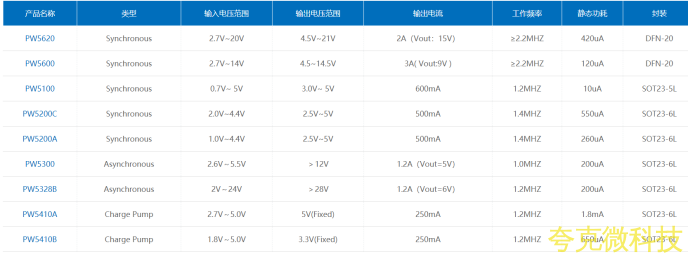

   PW5100 支持输入电压范围0.7V-5V 之间,输入电压范围宽。同时低压升降压芯片可以看PW5410B PW2224 ,如2.5V-4.2V ,升降压输出3.3V等。


   PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。  芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。
