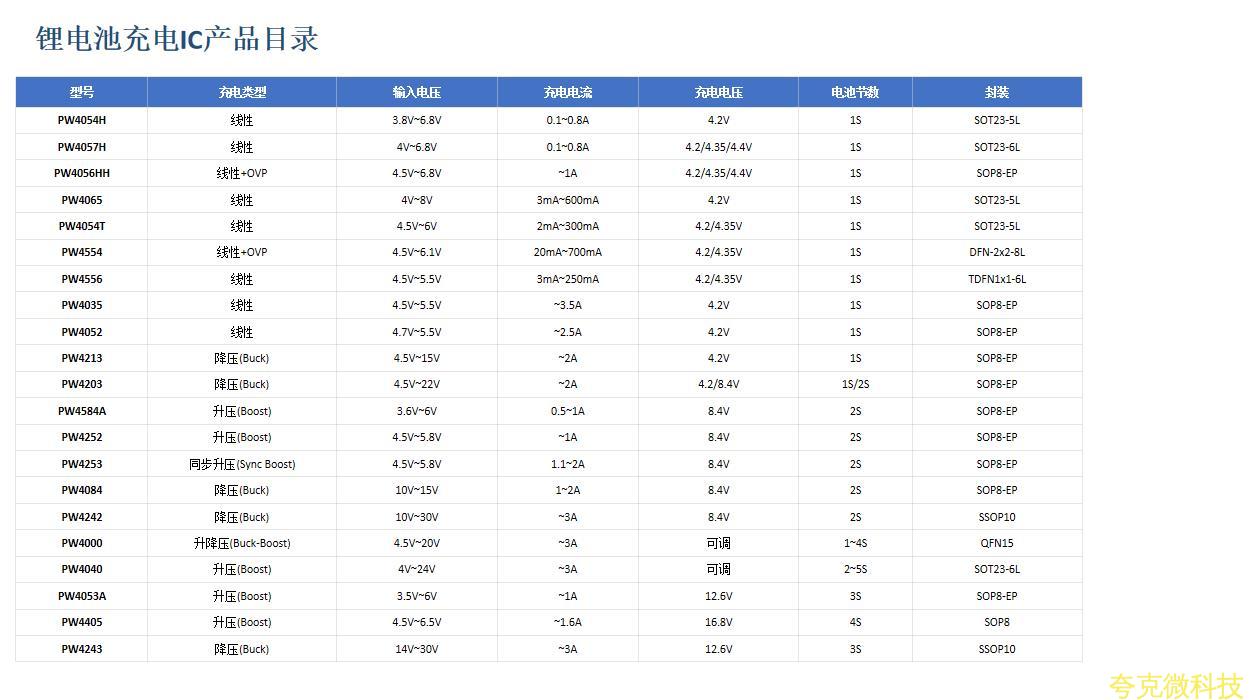

大电流锂电池充电芯片IC方案：1A~3.5A充电电流选型
- 2026-06-06 10:01:00
- 技术管理员 原创
- 583

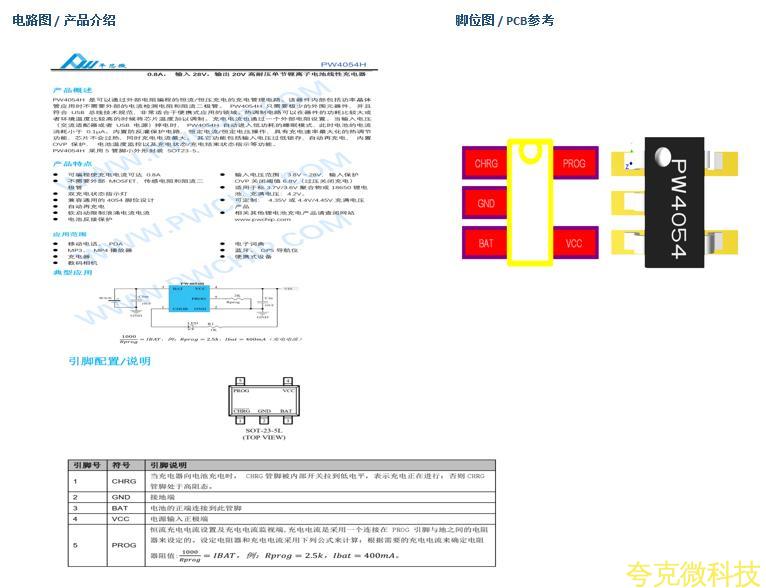

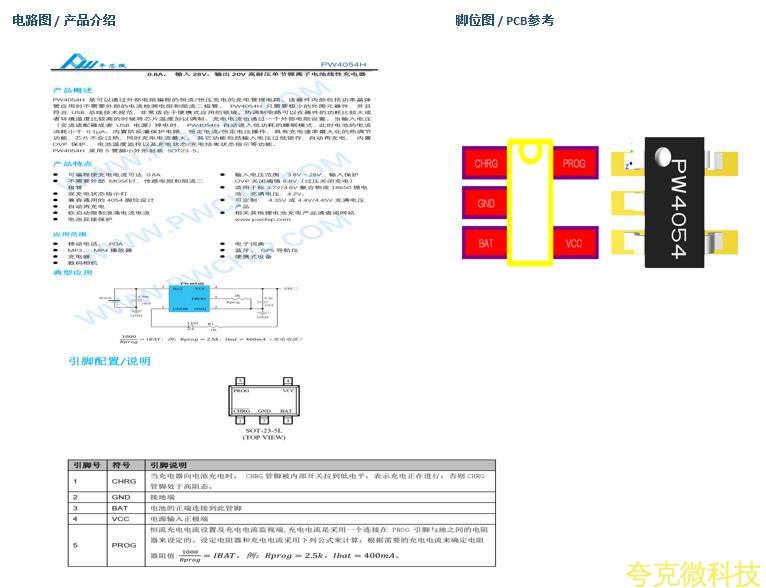

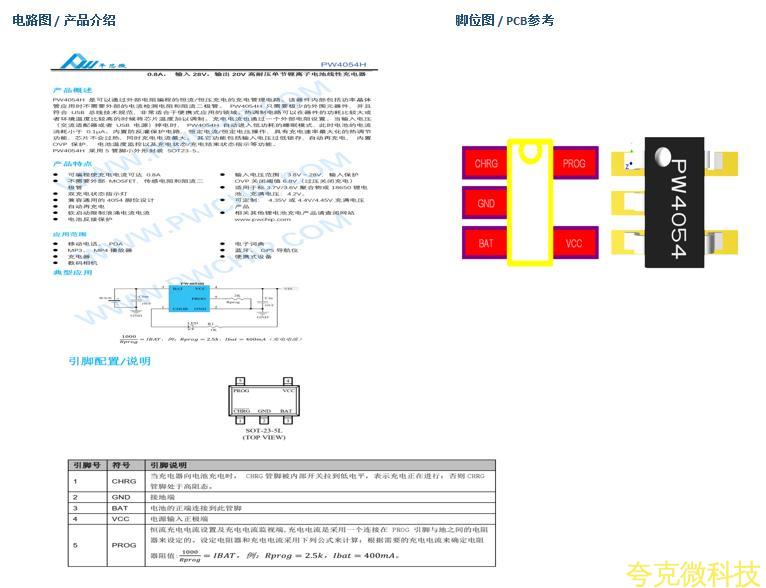

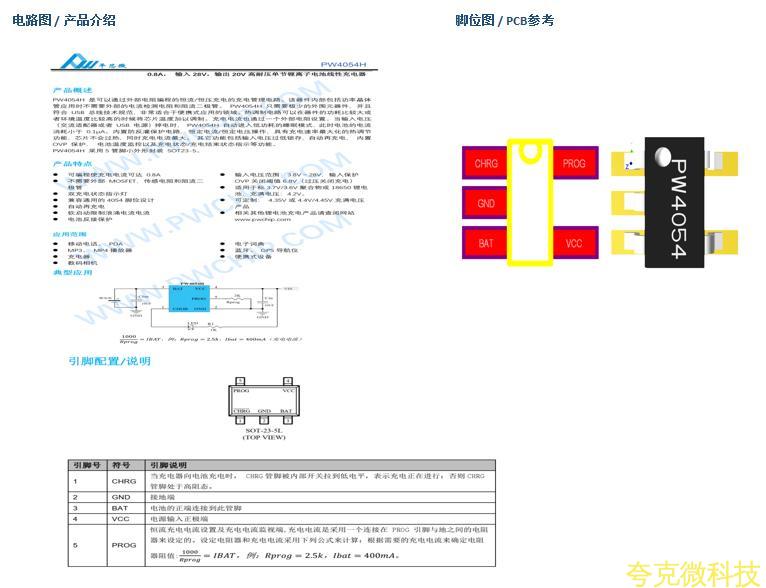

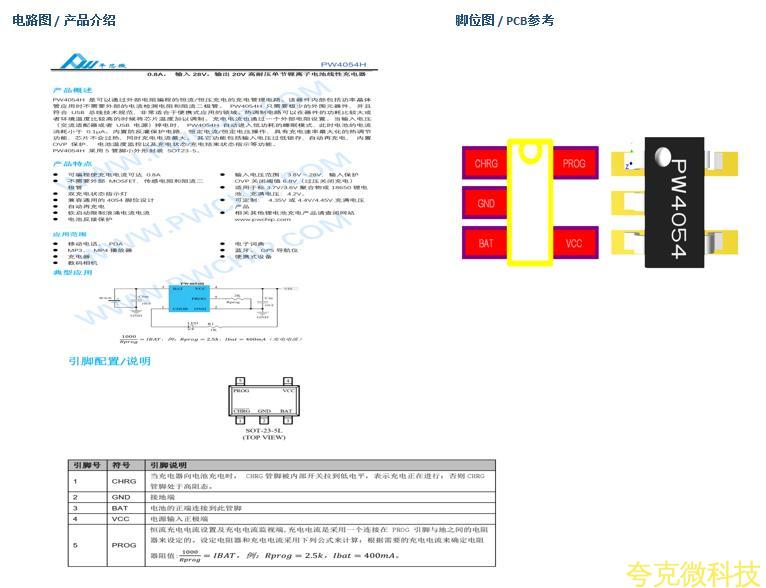

PW4054H 高耐压线性充电 IC ， OVP 6.8V ，内置防反接
核心参数
输入电压: 3.8V~6.8V
最大耐压: 28V
充电电压: 4.2V
充电电流: 0.1~0.8A
电池节数: 1S
充电类型: 线性
封装: SOT23-5L
产品特点
• 输入耐压 28V ， OVP 6.8V
• 充电电流 0.1~0.8A 可调
• 内置防反接 MOSFET
• SOT23-5 封装，外围极简
• 兼容 4054 脚位设计
• 支持 4.2V/4.35V/4.4V 电池

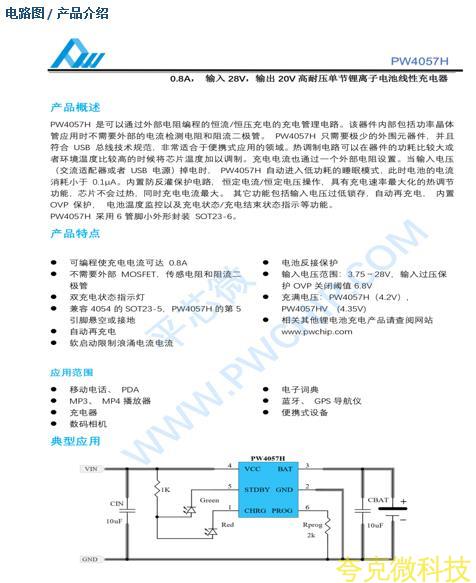

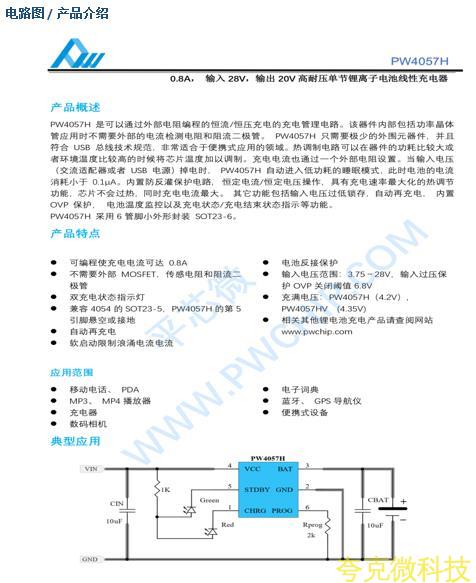

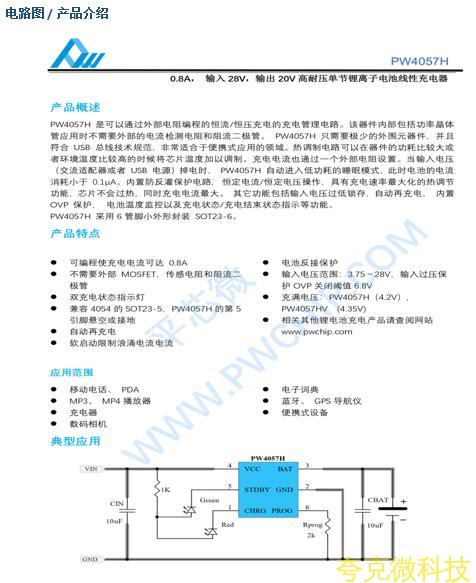

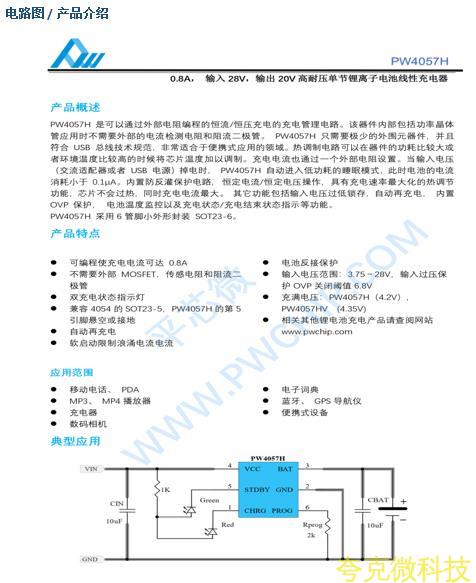

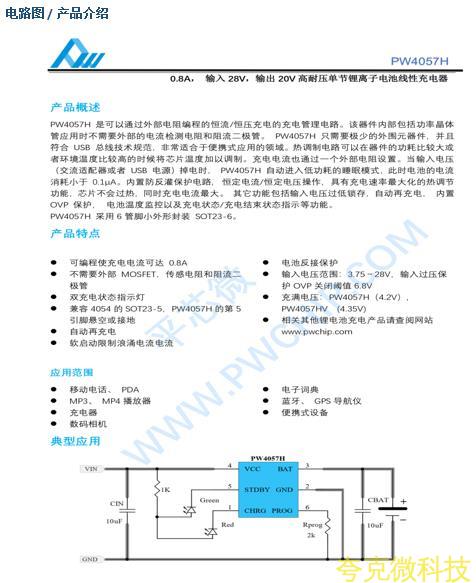

PW4057H 高耐压线性充电 IC ，带反接保护， 6 脚
核心参数
输入电压: 4V~6.8V
最大耐压: 28V
充电电压: 4.2/4.35/4.4V
充电电流: 0.1~0.8A
电池节数: 1S
充电类型: 线性
封装: SOT23-6L
产品特点
• 输入耐压 28V ， OVP 6.8V
• 充电电流 0.1~0.8A 可调
• 增加 EN 使能引脚控制
• SOT23-6 封装
• 兼容 4056/TP4057 脚位
• 支持 4.2V/4.35V/4.4V 电池

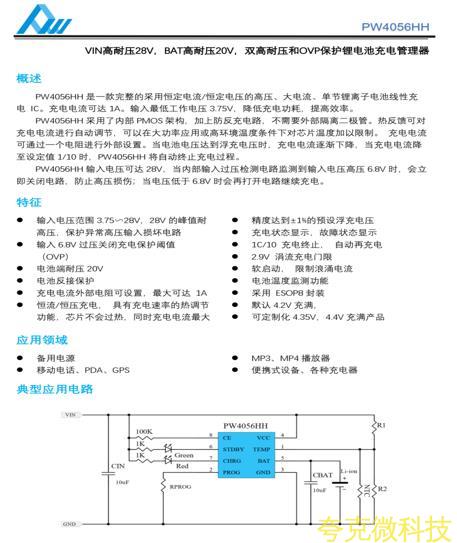

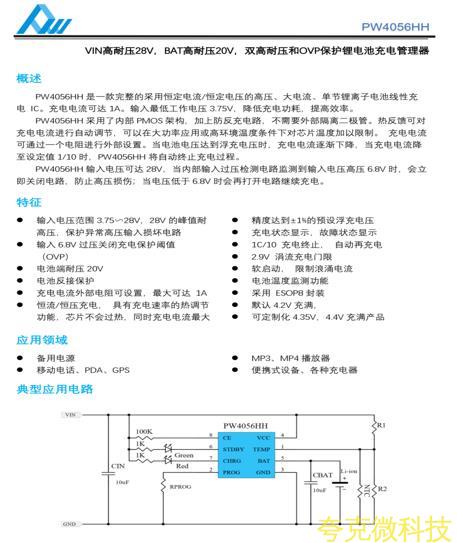

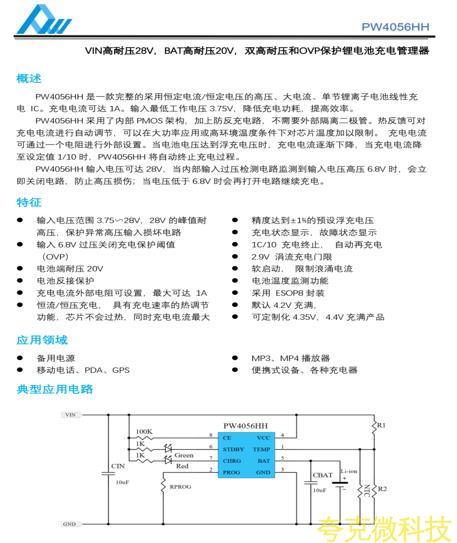

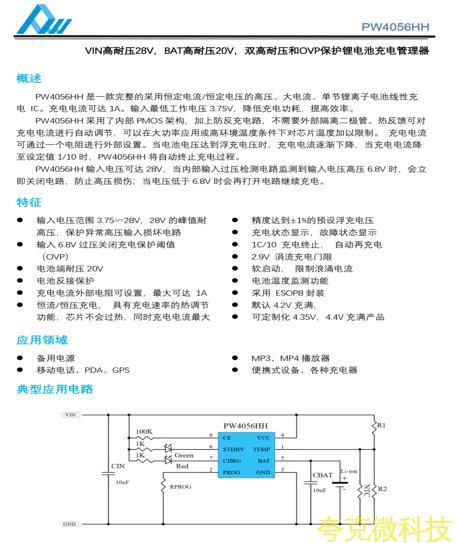

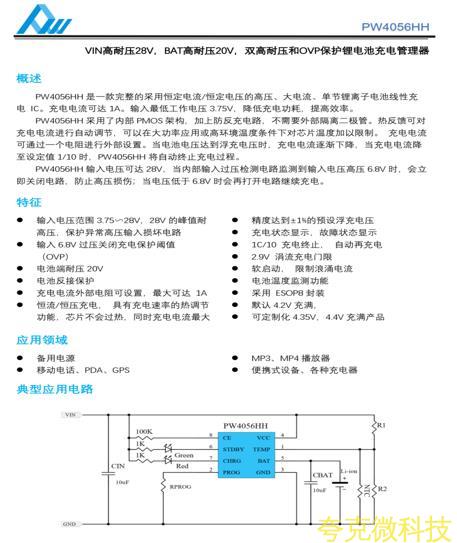

PW4056HH VIN/BAT 双高压线性充电 IC ， 1A
核心参数
输入电压: 4.5V~6.8V
最大耐压: 28V
充电电压: 4.2/4.35/4.4V
充电电流: ~1A
电池节数: 1S
充电类型: 线性 +OVP
封装: SOP8-EP
产品特点
• 输入耐压 28V ， OVP 6.8V
• 充电电流最大 1A
• VIN 和 BAT 端均耐高压
• SOP8-EP 散热增强封装
• 双灯 LED 充电状态指示
• 兼容通用 4056 脚位
PW4054T 超低静态电流线性充电 IC ，待机 45nA
核心参数
输入电压: 4.5V~6V
最大耐压: 7V
充电电压: 4.2/4.35V
充电电流: 2mA~300mA
电池节数: 1S
充电类型: 线性
封装: SOT23-5L
产品特点
• 待机电流仅 45nA
• 充电电流 2mA~300mA
• 输入电压 4.5~6V
• SOT23-5 封装
• 支持 4.2V/4.35V 电池
• 适合 IoT 低功耗设备

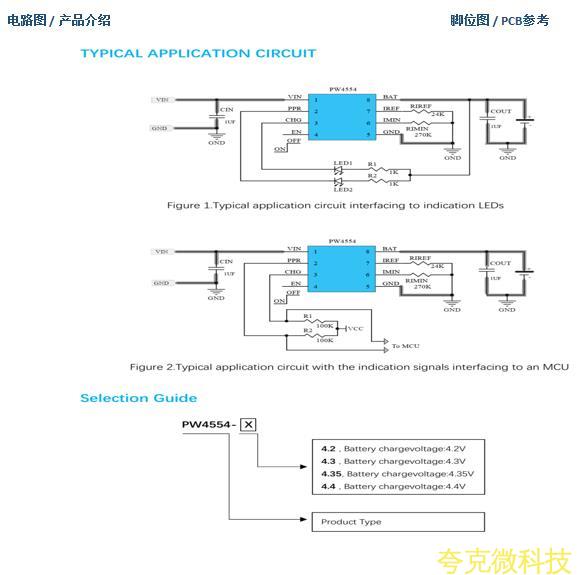

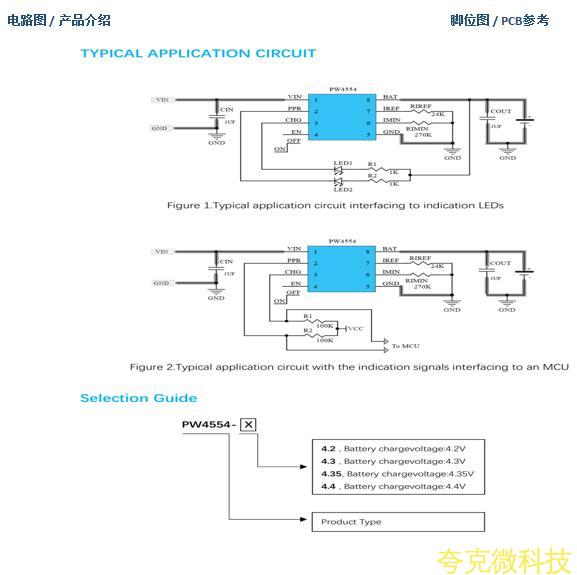

PW4554 带 OVP 保护超小封装线性充电 IC
核心参数
输入电压: 4.5V~6.1V
最大耐压: 27V
充电电压: 4.2/4.35V
充电电流: 20mA~700mA
电池节数: 1S
充电类型: 线性 +OVP
封装: DFN-2x2-8L
产品特点
• 输入耐压 27V ， OVP 保护
• 充电电流 20mA~700mA
• 超小 DFN 2x2mm 封装
• 支持 4.2V/4.35V 电池
• 低功耗设计
• 适合穿戴设备
PW4405 5V 升压 16.8V 四节锂电池充电 IC
核心参数
输入电压: 4.5V~6.5V
最大耐压: 7V
充电电压: 16.8V
充电电流: ~1.6A
电池节数: 4S
充电类型: 升压 (Boost)
封装: SOP8
产品特点
• 5V 输入升压至 16.8V
• 充电电流约 1.6A
• 四节串联锂电池充电
• SOP8 封装
• LED 充电状态指示
• 适合电动工具 / 无人机
PW4243 24V 降压 12.6V 三节锂电池充电 IC
核心参数
输入电压: 14V~30V
最大耐压: 33V
充电电压: 12.6V
充电电流: ~3A
电池节数: 3S
充电类型: 降压 (Buck)
封装: SSOP10
产品特点
• 输入 14~30V ，耐压 33V
• 降压至 12.6V 三节充电
• 充电电流最大 3A
• SSOP10 封装
• 双灯 LED 充电指示
• 适合 24V 工业电源
