两节/三节串联锂电池保护芯片，从4A到30A过流保护方案全公开

锂电池保护板

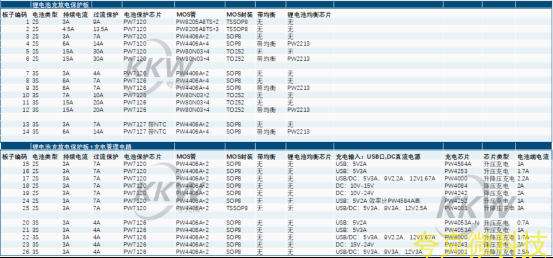

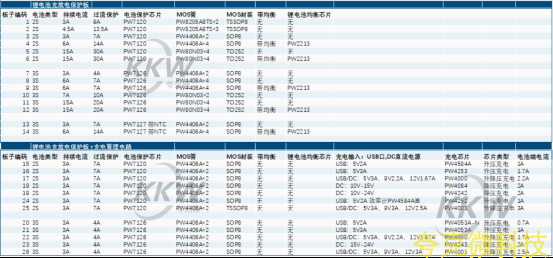

2 串 & 3 串 产品系列介绍 + 充电电路二合一

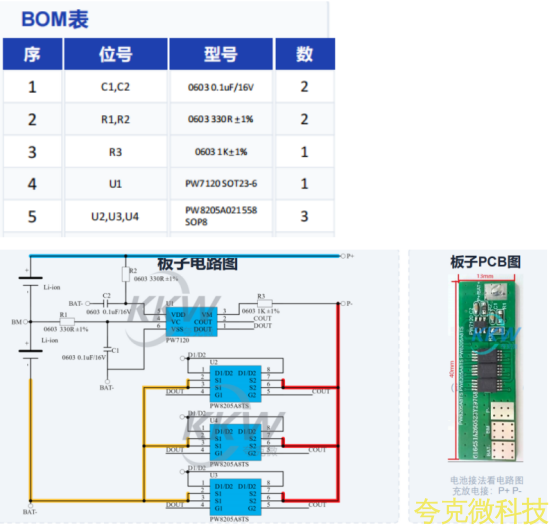

2S 保护板 — 板子编码 2

过流电流约 : 14A

电池类型 2S 持续电流 4.5A 保护芯片 PW7120 MOS 管 PW8205A021558*3

MOS 封装 TSSOP8 带均衡 无 均衡芯片 无 板子编码 2

主芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

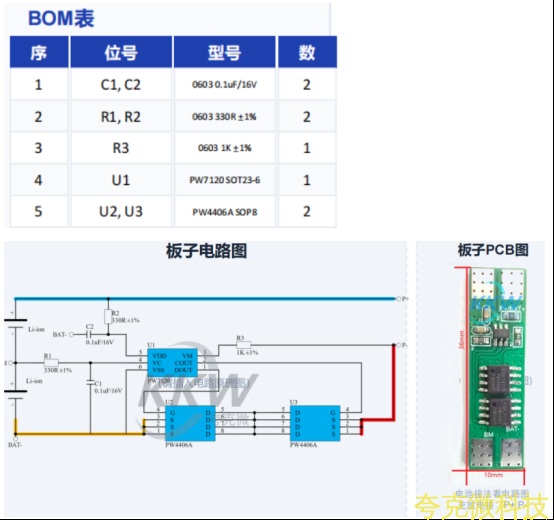

2S 保护板 — 板子编码 3

过流电流约 : 7A

电池类型 2S 持续电流 3A 保护芯片 PW7120 MOS 管 PW4406A*2

MOS 封装 SOP8 带均衡 无 均衡芯片 无 板子编码 3

主芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

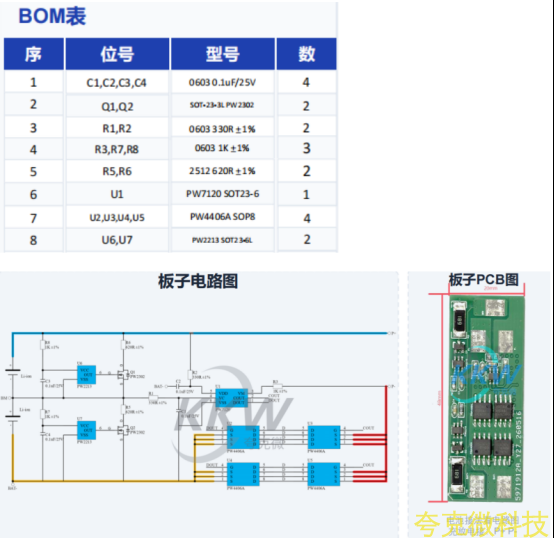

2S 保护板 — 板子编码 4

过流电流约 : 14A

电池类型 2S 持续电流 6A 保护芯片 PW7120 MOS 管 PW4406A*4

MOS 封装 SOP8 带均衡 带均衡 均衡芯片 PW2213 板子编码 4

主芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。

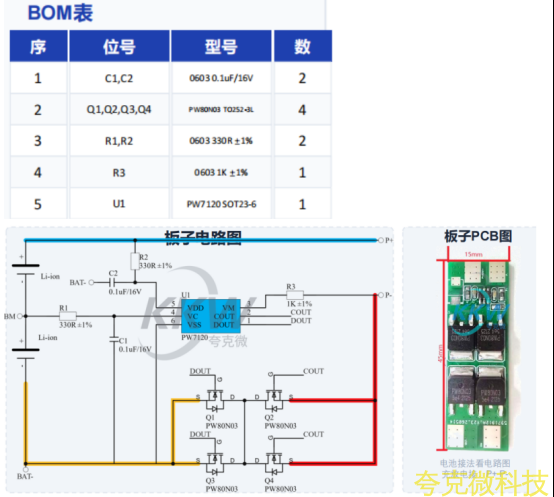

2S 保护板 — 板子编码 5

过流电流约 : 30A

电池类型 2S 持续电流 15A 保护芯片 PW7120 MOS 管 PW80N03*4

MOS 封装 TO252 带均衡 无 均衡芯片 无 板子编码 5

主芯片介绍

PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
