一、24V 稳压方案概述

24V 直流电源在工业自动化、门禁系统、电梯控制、汽车电子、 LED 驱动、监控设备等场景中应用极广，是最常见的中压直流母线电压。要将 24V 母线稳定降压至下游 MCU 、传感器、通信模块所需的 3.3V/5V/12V 等电压，需要一款高耐压、稳定可靠的稳压芯片。

平芯微半导体针对24V 输入应用推出了完整的稳压方案矩阵，覆盖两大技术路线：

• LDO 线性稳压方案： PW8600 （ 80V 耐压 LDO ）、 PW75XX （ 36V 耐压 LDO ） —— 外围极简，输出纹波小，适合小电流精密供电

• DC/DC 开关降压方案： PW2815 （ 80V/1.5A Buck ）、 PW2312B （ 60V/0.6A Buck ） —— 效率高达 90% ，发热低，适合大电流供电

四款芯片输入耐压均远超24V ，工作稳定可靠，可根据具体输出电流和效率需求灵活选型。

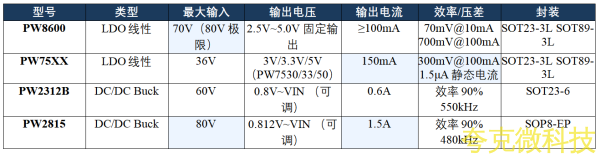

二、四款芯片核心参数对比

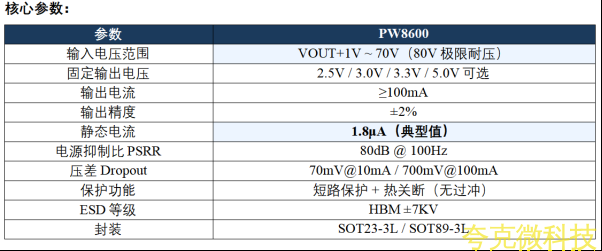

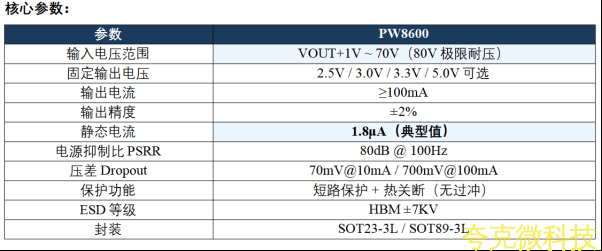

三、PW8600 —— 80V 高耐压超低静态电流 LDO

PW8600 是一款专为电池供电、宽输入电压应用而设计的高精度 LDO 线性稳压器。 80V 绝对最大耐压、 1.8μA 超低静态电流、 ±2% 输出精度是其最大亮点。 VIN 输入范围 VOUT+1V 至 70V ，非常适合 24V/36V/48V 工业供电场景。

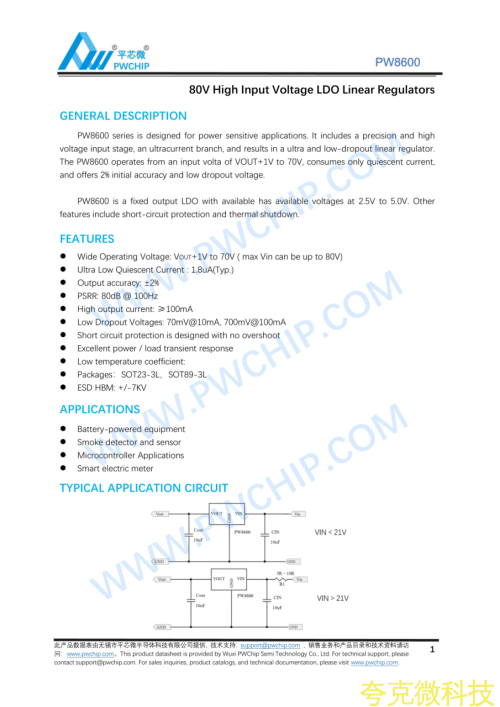

图1 ： PW8600 规格书首页（含典型应用电路）

PW8600 应用建议：

• 当 VIN≤21V 时：直接采用标准电路， CIN 和 COUT 各 10μF

• 当 VIN>21V 时： VIN 和芯片 VIN 引脚之间串联 5Ω~10Ω 电阻 R1 ，用于分担芯片压降损耗，提高散热性能

• 24V 输入应用属于 VIN>21V 场景，推荐加入串联电阻 R1 （如 5Ω~10Ω/0.5W ）

• 适用场景：智能电表、烟雾探测器、 MCU 电源、电池供电设备、传感器供电

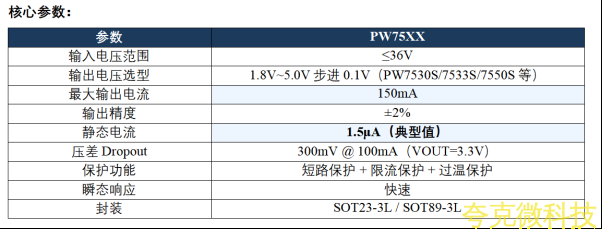

四、PW75XX —— 36V 低功耗 1.5μA 高精度 LDO

PW75XX 系列是 36V 输入的超低功耗高精度 LDO 稳压器，包括 PW7530 （ 3V ）、 PW7533 （ 3.3V ）、 PW7550 （ 5V ）等多个固定输出型号。内置高精度输出运放，输出精度 ±2% ，静态电流仅 1.5μA ，最大输出电流 150mA 。特别适合 24V 母线为 MCU 、传感器提供稳定副电源的场景。

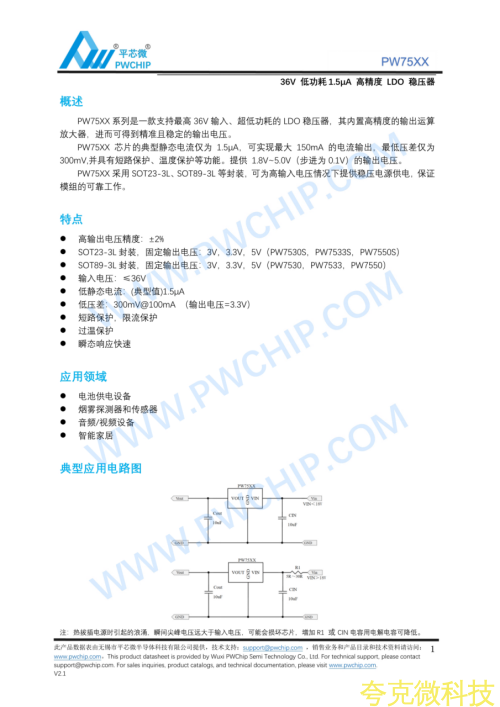

图2 ： PW75XX 规格书首页（含典型应用电路）

PW75XX 应用建议：

• 当 VIN<18V 时：直接连接 VIN 和芯片 VIN 引脚， CIN=COUT=10μF

• 当 VIN>18V 时： VIN 和芯片 VIN 引脚之间串联 5Ω~30Ω 电阻 R1 ，减少芯片自身发热

• 24V 输入需要串联 R1 （推荐 10Ω/0.5W ），或在 CIN 位置改用电解电容防止热拔插浪涌

• 常用型号： PW7533 （ 3.3V 输出， MCU 供电）、 PW7550 （ 5V 输出，传感器 / 继电器驱动）

• 适用场景：电池供电设备、烟雾探测器和传感器、音频 / 视频设备、智能家居

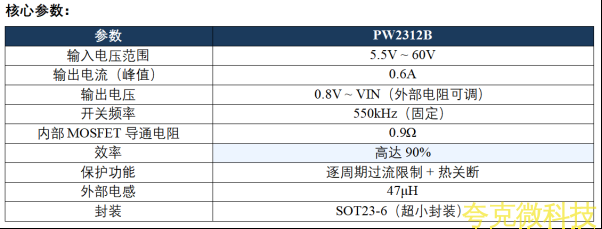

五、PW2312B —— 60V/0.6A 小体积 DC-DC 降压

PW2312B 是内置功率 MOSFET 的单片式降压型开关模式转换器，输入电压范围 5.5V~60V ，输出 0.6A 峰值电流，效率高达 90% 。 550kHz 固定开关频率， SOT23-6 超小封装，外围元件精简。相比 LDO 线性方案， PW2312B 在 24V→5V/3.3V 的转换过程中效率高得多，发热明显更小。

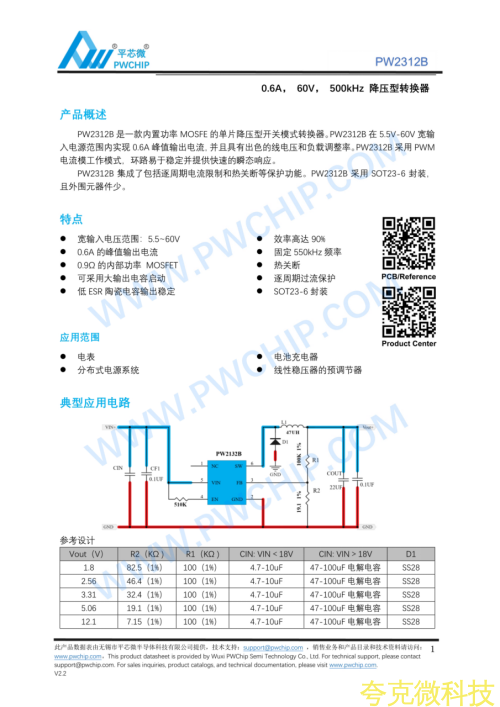

图3 ： PW2312B 规格书首页（含典型电路和输出电压对照表）

PW2312B 应用建议：

• 输出电压可通过 FB 反馈电阻 R1/R2 设定： Vout = 0.8V × (R1/R2 + 1)

• 常用输出配置（ R1=100KΩ 固定）：

  - Vout=1.8V ： R2=82.5KΩ

  - Vout=3.3V ： R2=32.4KΩ

  - Vout=5.0V ： R2=19.1KΩ

  - Vout=12V ： R2=7.15KΩ

• 24V 输入应用需选用 47~100μF 电解电容作为 CIN ，并配二极管 SS28

• 适用场景：电表、分布式电源系统、电池充电器、线性稳压器前级预调节

六、PW2815 —— 80V/1.5A 大电流工业级 DC-DC 降压

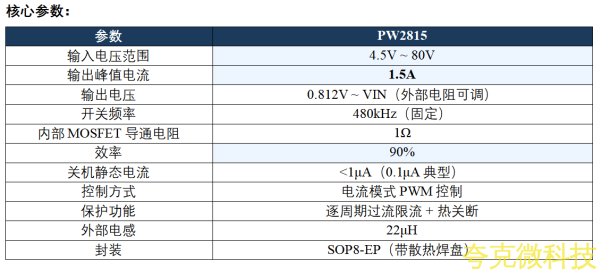

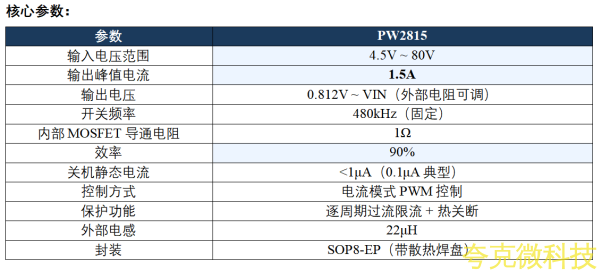

PW2815 是当前系列中输出能力最强的降压转换器，宽输入电压范围 4.5V~80V ，最大 1.5A 输出电流。采用电流模式控制，环路稳定，动态响应快。 SOP8-EP 封装带底部散热焊盘，大电流应用下散热优异。 90% 高效率使其非常适合 24V/48V 母线上的 3.3V/5V/12V 大电流负载供电。

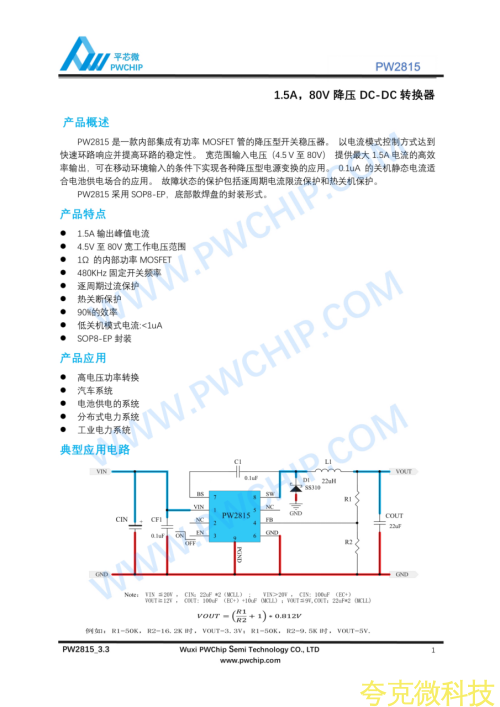

图4 ： PW2815 规格书首页（含典型应用电路和 BOM 说明）

PW2815 应用建议：

• 输出电压计算公式： Vout = 0.812V × (R1/R2 + 1)

• 常用输出电压配置：

  - Vout=3.3V ： R1=50KΩ ， R2=16.2KΩ

  - Vout=5.0V ： R1=50KΩ ， R2=9.5KΩ

• 输入电容选择：

  - VIN≤20V ： CIN=22μF×2 （ MLCC 陶瓷）

  - VIN>20V （含 24V ）： CIN=100μF 电解电容

• 输出电容选择：

  - Vout≤9V ： COUT=22μF×2 MLCC

  - Vout≥12V ： COUT=100μF 电解 + 10μF MLCC

• 续流二极管 D1 ： SS310 （ 3A/100V 肖特基）

• 适用场景：高电压功率转换、汽车系统、电池供电系统、分布式电力系统、工业电力系统

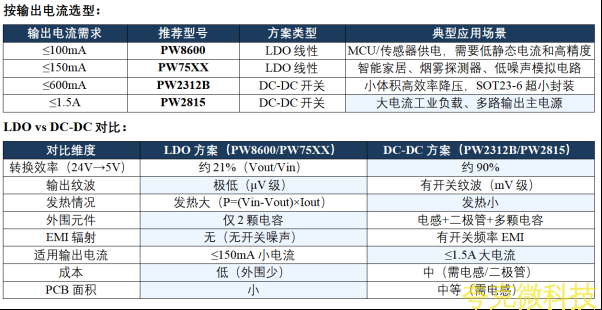

七、24V 输入应用选型指南

典型24V→5V/3.3V 选型建议：

• MCU + 少量传感器（ <50mA ） → PW75XX （ PW7533/PW7550 ），成本最低

• MCU + 4G 模块 + LED （ <150mA ） → PW8600 或 PW75XX ，如需高压裕度选 PW8600

• 中等负载（ 100~600mA ） → PW2312B ，效率优先

• 大电流负载（ 500mA~1.5A ） → PW2815 ，工业级方案
• LDO+DC-DC 组合方案： PW2815 先降压到 5V （大电流路径） → PW75XX/PW8600 再稳压到 3.3V/1.8V （模拟电路），兼顾效率和纹波
