一、662K 和 65Z5 三脚稳压芯片简介

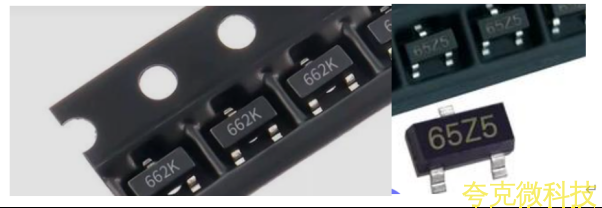

在国产芯片市场上，丝印符号为 “662K” 和 “65Z5” 的 SOT-23-3 稳压芯片非常常见，广泛应用于 MCU 供电、蓝牙模块、传感器、可穿戴设备等小型产品。平芯微半导体推出的 PW6566 系列完全兼容这两个丝印型号：

丝印 662K = PW6566B33 （ 3.3V 输出）

丝印 65Z5 = PW6566B30 （ 3V 输出）

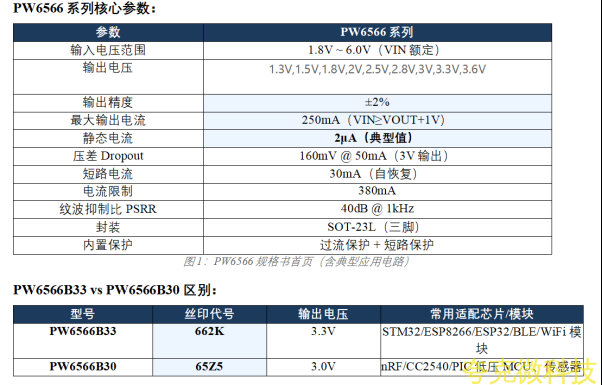

PW6566 系列是使用 CMOS 工艺开发的低压差、高精度输出电压、低消耗电流的正电压线性稳压器。内置低导通电阻功率管，使得压差非常低，可以获得较大的输出电流（ 250mA ），同时集成过流保护和短路保护电路。

PW6566 系列还提供其他固定输出型号： PW6566B12 （ 1.2V ）、 B15 （ 1.5V ）、 B18 （ 1.8V ）、 B25 （ 2.5V ）、 B28 （ 2.8V ）、等，引脚完全兼容，仅输出电压不同。

典型应用场景：

• 电池供电设备（锂电池 3.7V 降至 3.3V 为 MCU 供电）

• 基准电压源

• 相机、视频相机

• 移动电话、蓝牙模块供电

• 通信工具、传感器、可穿戴设备

二、三脚芯片引脚功能及外围电容建议

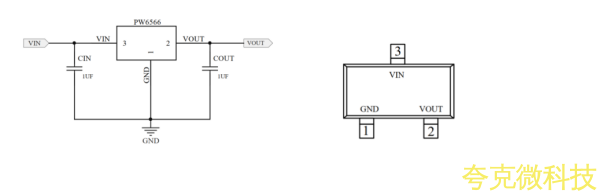

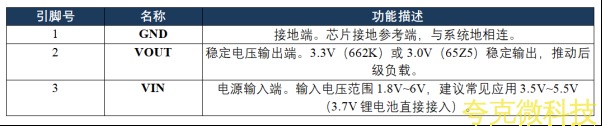

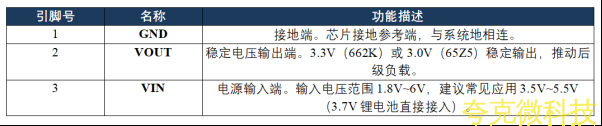

2.1 三脚引脚定义

2.2 两颗电容要加吗？ —— 必须加！

✅ 确定结论： CIN 和 COUT 两颗电容必须加，不能省！

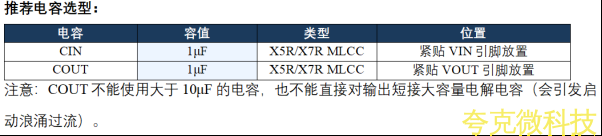

规格书中明确要求：输入电容CIN≥1.0μF ，输出电容 COUT≥0.1μF （钽电容器）。实际设计中推荐 1μF 陶瓷电容。

为什么必须加CIN （输入电容）？

• 稳定输入电压：当后级负载电流突变时（如 MCU 瞬时峰值电流）， CIN 快速提供电荷补充，避免 VIN 下陷

• 抵抗电源线寄生电感：电源线、连接器都有寄生电感（约 nH 级），可能引发 LDO 振荡， CIN 与电感形成 LC 滤波，抵抗高频噪声

• 吸收输入浪涌：热拔插时 CIN 可以吸收瞬态尖峰电压，保护芯片

• 不加 CIN 后果： LDO 可能振荡（输出中约 100kHz 高频干扰）、输入瞬时下陷导致输出掉电、瞬态保护失效

为什么必须加COUT （输出电容）？

• LDO 环路稳定性的关键！ LDO 的输出电容与内部运放形成反馈环路，没有 COUT 芯片会振荡

• 稳定输出电压：后级瞬时拉载时， COUT 快速提供电流，避免输出电压瞬时下降

• 降低输出纹波：与内部下拉网络形成低通滤波，降低输出纹波到 mV 级

• 不加 COUT 后果：输出电压不稳定、输出纹波大、瞬态响应差、环路可能振荡 —— 芯片无法正常工作

PCB 布局建议：

• 两颗电容尽量靠近芯片引脚放置（ <3mm ）

• GND 引脚到两电容的地端形成短而粗的回路

• VIN 、 VOUT 走线宽度建议 ≥20mil ，降低寄生电阻

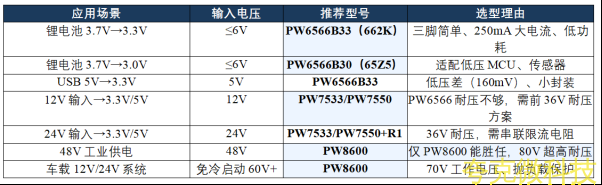

三、其他类型及更高耐压的稳压芯片推荐

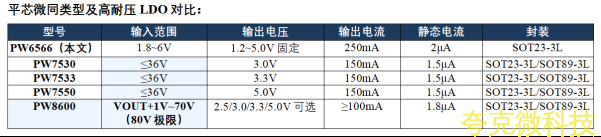

PW6566 的输入耐压仆为 6V ，仅适合单节锂电池 3.7V 、 USB 5V 等低压应用。当输入电压超过 6V ，需选择更高耐压的稳压芯片。平芯微提供完整的 LDO 产品矩阵：

3.1 PW75XX 系列 —— 36V 耐压升级方案

PW75XX 系列（ PW7530/PW7533/PW7550 ）是当 PW6566 的输入超过 6V 时的理想升级方案。输入耐压提升至 36V ，可直接应对 12V 、 24V 直流母线供电。静态电流仅 1.5μA ，比 PW6566 更低，同时提供 SOT23-3L 和 SOT89-3L 两种封装。
