双节锂电池充电芯片方案横评
升压/ 降压 / 升降压全覆盖
双节锂电池（7.4V/8.4V ）广泛用于蓝牙音箱、小风扇、电动工具、 LED 灯具、智能家居等产品，充电芯片的选型直接决定了充电速度、效率和兼容性。
今天把6 款实测过的双节锂电池充电芯片全部整理出来，涵盖升压、降压、升降压三种拓扑，输入电压从 5V USB 到 5-24V DC 全覆盖，充电电流从 1A 到 3A ，每款都带完整电路图和 BOM 表。
适用场景：充电输入只有USB 5V
，需要升压到
8.4V
给双节电池充电。常见于蓝牙音箱、小风扇、手持设备、
LED
灯具等。
输入：USB 5V 2A
输出：8.4V
充电电流：0.5A–1A
拓扑类型：
开关升压型（Boost
）
转换效率：
约90%
OVP
保护：
输入超过6V
自动关闭充电
输入耐压：30V
优势：
成本最低、耐压最高（30V
）、外围最简单
劣势：
非同步拓扑，效率比PW4252/PW4253
低约
5%
一、升压充电芯片（5V USB输入 → 8.4V输出）

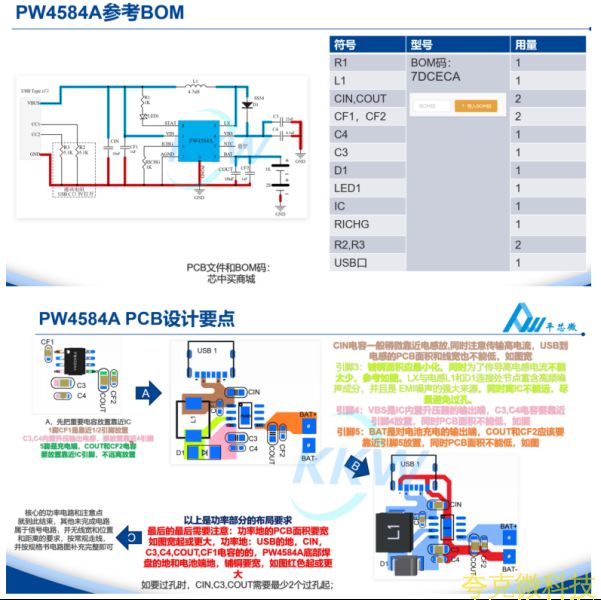

1. PW4584A — 开关升压充电（低成本之王）
输入：USB 5V 2A
输出：8.4V
充电电流：0.5A–1A
拓扑类型：
同步开关升压型（Boost
）
转换效率：
可达95%
OVP
保护：
输入超过6V
自动关闭充电
输入耐压：18V
优势：
同步整流效率高达95%
，发热低，封闭空间产品优先
vs PW4584A
：
效率高5%
，但耐压低（
18V vs 30V
），成本略高
输入：USB 5V 3A
输出：8.4V
充电电流：1A–1.7A
拓扑类型：
同步开关升压型（Boost
）
转换效率：
可达95%
OVP
保护：
输入超过6V
自动关闭充电
输入耐压：18V
优势：
充电电流1.7A
，是升压方案中最大的，充电速度比
PW4252
快
70%
vs PW4252
：
同样效犕95%
，但充电电流更大（
1.7A vs 1A
），需要
5V 3A
电源
2. PW4252 — 同步升压充电（高效率之选）

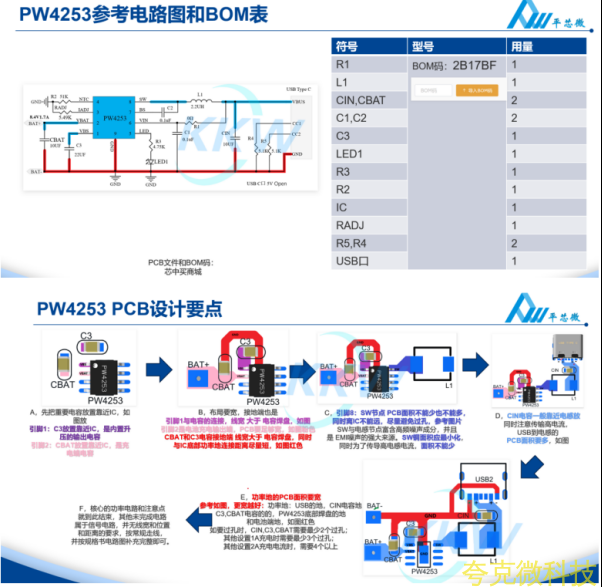

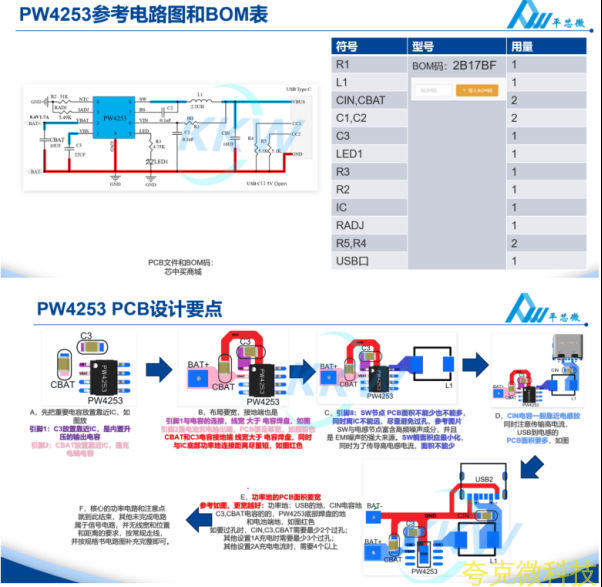

3. PW4253 — 同步升压充电（大电流之王）
适用场景：有直流适配器供电，输入电压高于电池满充电压，需要降压至8.4V
充电。常见于电动工具充电座、车载设备、桌面小电器等。
输入：DC 10V–15V
输出：8.4V
充电电流：0.5A–2A
拓扑类型：
同步开关降压型（Buck
）
转换效率：
可达93%
OVP
保护：
输入超过15V
自动关闭充电
输入耐压：25V
优势：
同步整流效犕93%
，发热低，集成
15V OVP
保护安全性高
限制：
输入电压上限15V
，不适合超过
15V
的适配器
二、降压充电芯片（10V-24V DC输入 → 8.4V输出）

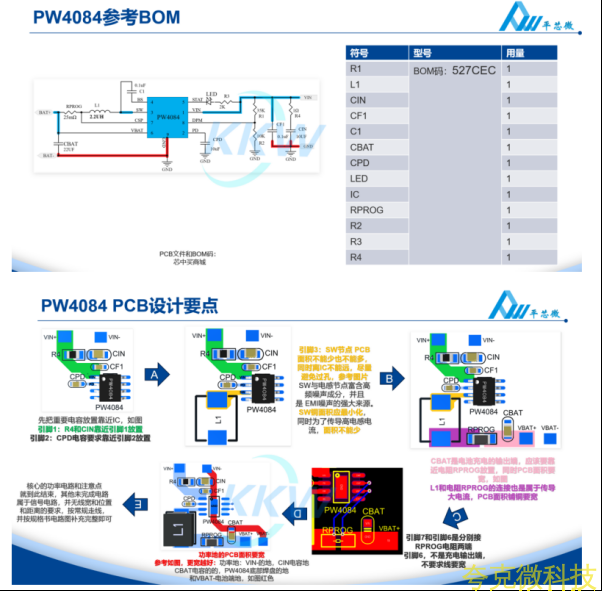

4. PW4084 — 同步降压充电（高效率降压）
输入：DC 10V–24V
输出：8.4V
充电电流：0.5A–2A
拓扑类型：
异步开关降压型（Buck
）
转换效率：
可达90%
输入耐压：
宽范围，最高24V
优势：
输入电压范围最宽（10–24V
），适合适配器电压不固定的场景
vs PW4084
：
输入范围更宽（24V vs 15V
），但效率略低（
90% vs 93%
），异步拓扑成本略低

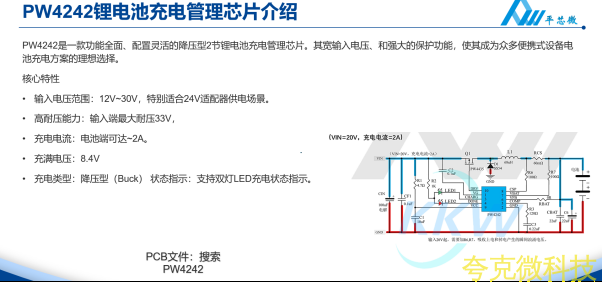

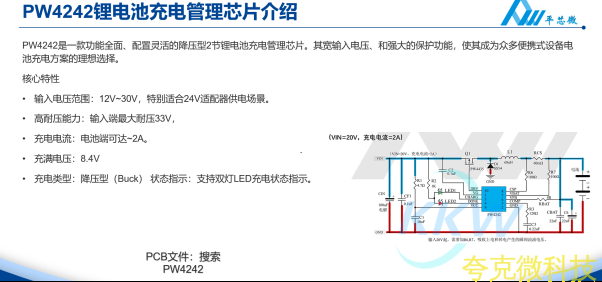

5. PW4242 — 异步降压充电（宽压降压）
适用场景：需要兼容多种充电器，USB 5V
能充、
12V
适配器也能充，一套电路通吃。适合多电源兼容、
快充协议适配等场景。
输入：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
输出：8.4V
充电电流：0.5A–2.2A
拓扑类型：
同步开关升降压型（Boost-Buck
）
转换效率：
可达95%
输入范围：5V–20V
宽电压
优势：
一颗芯片兼容5V/9V/12V
多种输入，效犕
95%
，充电电流可达
2.2A
，真正的万能方案
限制：
外围比纯升压/
纯降压方案略复杂，成本略高，但一套电路替代两套，综合性价比最高
三、升降压充电芯片（5V-20V宽电压输入 → 8.4V输出）

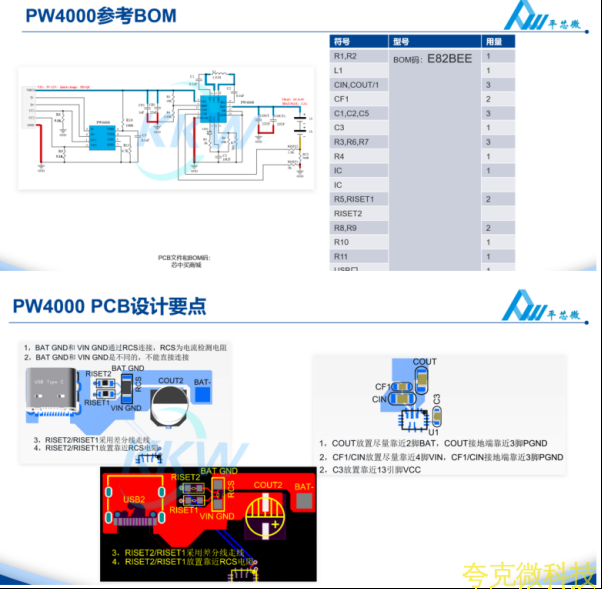

6. PW4000 — 同步升降压充电（全能型之王）

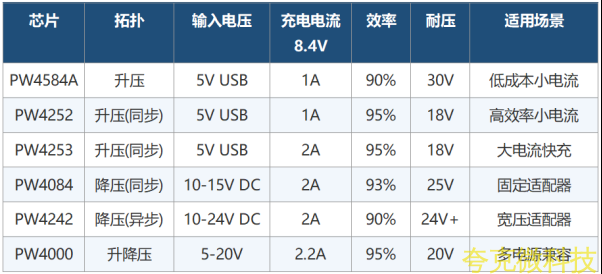

四、6款双节锂电池充电芯片全面对比
场景1
：只有
USB 5V
充电、要便宜
→ PW4584A
场景2
：只有
USB 5V
充电、要高效率低发热
→ PW4252
场景3
：
USB 5V
充电、要充电快（
2
A
）
→ PW4253
场景4
：有固定
12V
适配器
→ PW4084
（效率更高）
场景5
：适配器电压不固定，可能
12V
也可能
24V
→ PW4242
（输入范围最宽）
场景6
：想兼容
USB 5V
和
9V/12V
适配器，一套电路通吃
→ PW4000
（综合性价比最高）
•
均支持充电至
8.4V
（双节锂电池满充电压）
•
均集成充电管理算法（
CC/CV

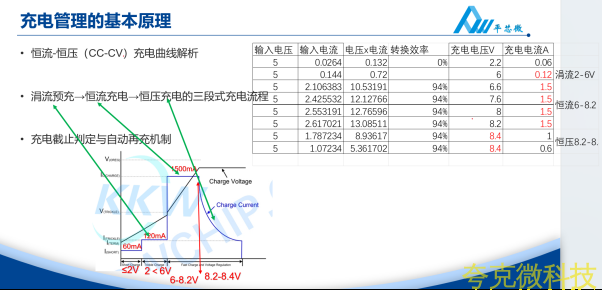

恒流恒压充电）
•

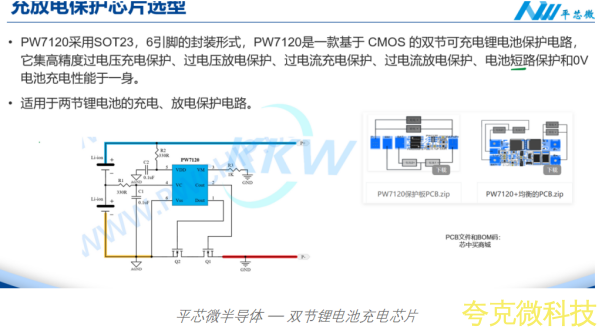

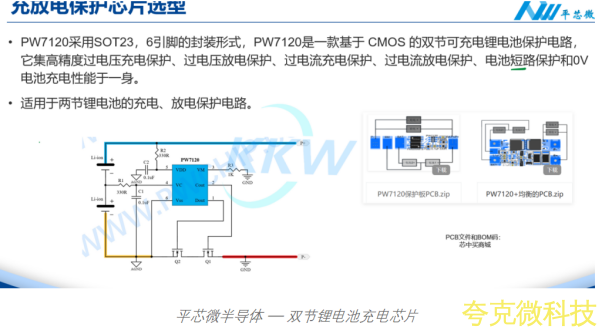

均可配套
PW7120
保护
IC
，实现充电
+
保护二合一
• MOS
管统一用
PW4406A
（
SOP8
），外围器件通用性强
•
电路图和
BOM
表全部公开，可直接照着画板
•
充放电共用
P+/P-
端口，简化线路设计
五、怎么选？一张图看懂
六、6款芯片的共同特点
