0.8A， 输入28V，输出20V高耐压单节锂离子电池线性充电器
产品概述
PW4057H 是可以通过外部电阻编程的恒流/恒压充电的充电管理电路。该器件内部包括功率晶体管应用时不需要外部的电流检测电阻和阻流二极管。 PW4057H 只需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度加以调制。充电电流也通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时， PW4057H 自动进入低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内置防反灌保护电路, 恒定电流/恒定电压操作，具有充电速率MAX大化的热调节功能，芯片不会过热，同时充电电流MAX大。 其它功能包括输入电压过低锁存，自动再充电， 内置 OVP 保护， 电池温度监控以及充电状态/充电结束状态指示等功能。

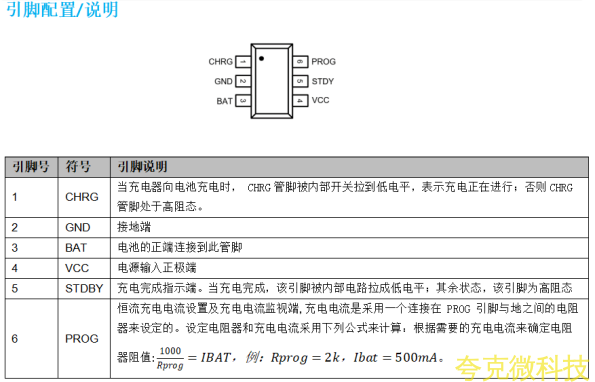

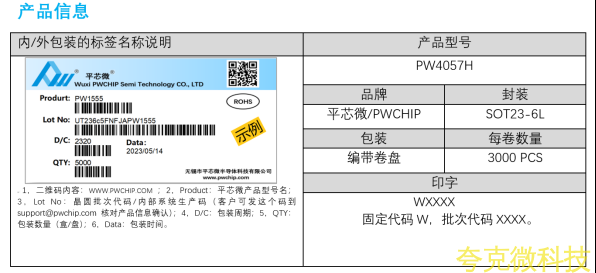

PW4057H 采用6管脚小外形封装 SOT23-6。
产品特点
l 可编程使充电电流可达 0.8A
l 不需要外部 MOSFET，传感电阻和阻流二极管
l 双充电状态指示灯
l 兼容4054的SOT23-5，PW4057H的第5引脚悬空或接地
l 自动再充电
l 软启动限制浪涌电流电流
l 电池反接保护
l 输入电压范围：3.75～28V，输入过压保护OVP关闭阈值6.8V
l 充满电压：PW4057H（4.2V）, PW4057HV (4.35V)
l 相关其他锂电池充电产品请查阅网站www.pwchip.com
应用范围
l 移动电话、 PDA
l MP3、 MP4播放器
l 充电器
l 数码相机
l 电子词典
l 蓝牙、 GPS导航仪
l 便携式设备

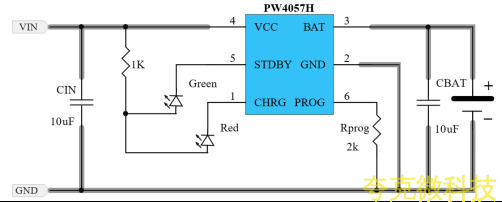

典型应用
关联电路参考推荐芯片：
1， 锂电池保护板电路：4.2V选择DW01A；4.35V选择PW7071A；4.4V选择PW7071C。

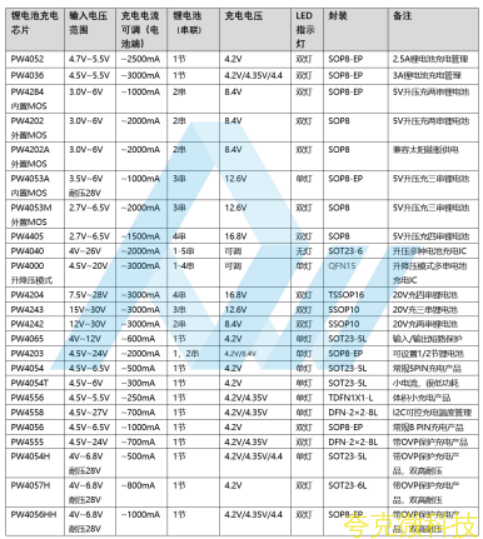

2， 锂电池充电电路：3A是PW4036，5V-20V宽输入PW4203，2A电流，
锂电池线性带OVP充电电路：PW4054H (0.5A带OVP)，PW4057H（0.8A带OVP），PW4056HH (1A带OVP)
3， 锂电池升压电路：5V/6V1A和12V0.5A推荐PW5300A， 5V3A/9V/2A,12V1A推荐PW5012，5V2A推荐PW6276。
4， 锂电池降压电路：PW2058（0.8A），PW2051 (1A)，PW2052 (2A)，PW2053 (3A)。
5， 锂电池升降压电路：1A升降压PW2224，0.1A升降压电荷泵PW5410B
6， LDO低功耗稳压IC电路：6V耐压2uA：PW6566；18V耐压2uA：PW6218； 40V耐压4uA：PW6206和 PW6513，80V耐压2uA：PW8600。
7， LED驱动电路：PW4105，PW4189
8， MOS管相关推荐：PW2300，PW2302A，PW2301A，PW3400A，PW3401A，PW8206A6S，PW8206A8TS。
推荐工作值
|
参数 |
标号 |
值 |
单位 |
|
输入电压 |
VCC |
3.75～25 |
V |
|
BAT 端电压 |
Ibat |
100～800 |
mA |
注：较高输入电压拔插测试时，可选1，输入用电解电容，2输入串电阻1R-10R，吸收拔插产生的远大于28V的瞬间尖峰高压。
Absolute MAX大imum rated value
|
参数 |
标号 |
MAX大额定值 |
单位 |
|
输入电压 |
VCC |
-0.3～+28 |
V |
|
PROG端电压 |
VPROG |
-0.3～+7 |
V |
|
BAT 端电压 |
Vbat |
-0.3～20 |
V |
|
CHRG 端电压 |
VCHRG |
-0.3～+7 |
V |
|
BAT 端电流 |
Ibat |
1200 |
mA |
|
MAX大结温 |
TJ |
150 |
°C |
|
工作外围温度 |
Topa |
-20～+85 |
°C |
|
存储温度 |
Tstr |
-40～+150 |
°C |
注意： MAX大额定值是指在任何条件下都不能超过的额定值。万一超过此额定值，有可能造成产品劣化等物理性损伤。
电气特性
|
参数 |
符号 |
条件 |
MAX低 |
典型 |
MAX高 |
单位 |
|
输入电压 |
VCC |
|
3.75 |
5 |
25 |
V |
|
输入过压保护（上升） |
OVP |
|
|
6.8 |
|
V |
|
迟滞 |
OVP |
|
|
250 |
|
mV |
|
输入电流 |
Icc |
Charge mode, RPROG=10K |
|
100 |
|
mA |
|
Standby mode （VBAT=4.5V） |
|
150 |
|
µA |
||
|
OVP,VCC=7V |
|
75 |
|
µA |
||
|
ASD， VCC=VBAT=4V |
|
110 |
|
µA |
||
|
OTP， VCC=5V |
|
200 |
|
µA |
||
|
UVLO, VCC=3.3V |
|
60 |
|
µA |
||
|
BAT端电流 |
Ibat |
RPROG =10k,Current mode |
|
100 |
|
mA |
|
RPROG =1.25k,Current mode |
|
800 |
|
mA |
||
|
Standby mode,Vbat=4.5V |
|
4 |
|
µA |
||
|
OVP,VCC=7V |
|
1 |
|
µA |
||
|
ASD， VCC=VBAT=4V |
|
2 |
|
µA |
||
|
OTP， VCC=5V |
|
10 |
|
µA |
||
|
UVLO, VCC=3.3V |
|
1 |
|
µA |
||
|
涓流充电电流 |
Itrikl |
Vbat<Vtrikl,Rprog=2k |
|
50 |
|
mA |
|
C/10终止电流门限 |
ITERM |
RPROG=2K |
|
50 |
|
mA |
|
稳定输出（浮充）电压 RPROG = 10K |
VFLOAT |
PW4057H |
4.158 |
4.20 |
4.242 |
V |
|
PW4057HV |
4.306 |
4.35 |
4.394 |
V |
||
|
涓流充电门限电压 |
Vtrikl |
RPROG =2K， Vbat Rising |
|
2.9 |
|
V |
|
涓流充电反馈迟滞电压 |
Vtrhys |
RPROG =2k |
|
100 |
|
mV |
|
电源低电闭锁阈值电压 |
Vuv |
