平芯微HY2120-CB 保护 IC—— 带自恢复功能、、支持 0V 电池充电



平芯微半导体(PWChip )推出的 HY2120-CB 是一款基于 CMOS 工艺的高精度两节可充电锂电池保护 IC ,集 过充保护 + 过放保护 + 过流充电保护 + 过流放电保护 + 短路保护 五重保护于一身。其核心亮点是带 自恢复功能 ”—— 过放保护触发后,不需接充电器,电池自身电压回升即可自动恢复正常工作,大幅提升用户体验。本文全面解读 HY2120-CB 的功能特性、关键参数、保护机制和应用设计要点。

一、HY2120-CB 产品概述

HY2120-CB ,采用 SOT23-6L 封装,专用于两节串联锂离子 / 锂聚合物电池组的充电和放电保护。其核心特性包括:

1 )高精度过充保护阈值 4.280V±25mV (每节);

2 )高精度过放保护阈值 2.900V±80mV (每节);

3 )过流放电保护阈值 0.200V±30mV

4 )过流充电保护阈值 -0.200V±30mV

5 )短路保护阈值 0.6V~1.4V ,响应时间 150~500μs

6 )过放后自恢复功能( CB 版本特有);

7 )支持 0V 电池充电功能(完全放空的电池也可激活充电);

8 )低供电电流工作 4.5μA 、待机 2.1μA

9 SOT23-6 封装,极少外围元件。

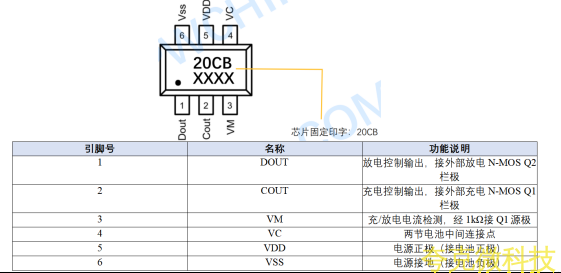

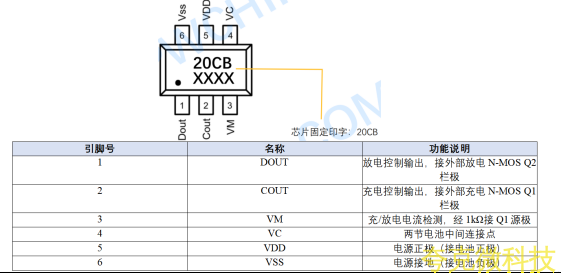

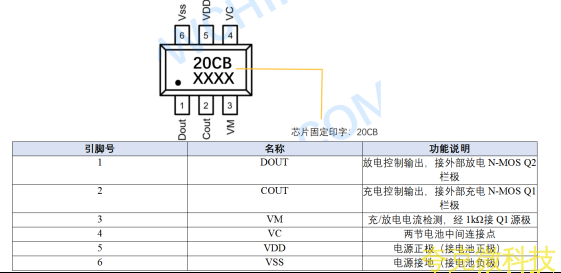

二、HY2120-CB 引脚定义

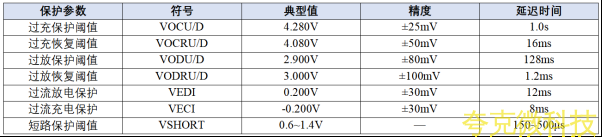

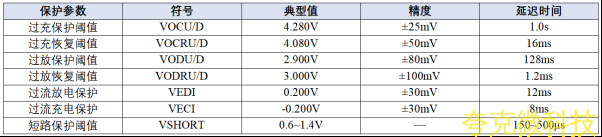

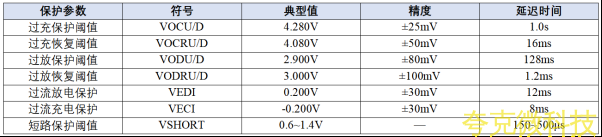

三、HY2120-CB 关键保护参数

四、核心亮点:过放后自恢复功能详解

HY2120-CB “-CB” 版本最大特色就是 过放后自恢复 功能。这是什么意思?为什么重要?

自恢复 的含义:

当电池放电至过放保护阈值(2.9V )以下时, HY2120-CB 会关断放电回路( Q2 关断)保护电池。进入保护状态后,芯片自动进入低功耗待机模式(电流仅 ~2.1μA )。此时如果不接充电器,电池在去掉负载后,由于内部化学反应的平衡会产生 自升压 现象,电压会缓慢回升。当两节电池电压都回升超过过放恢复阈值( 3.0V ),并维持超过过放恢复延迟时间( ~1.2ms )后, HY2120-CB 将自动恢复到正常状态( DOUT 输出高电平, Q2 导通),电池组可以继续正常放电使用。

为什么 自恢复 很重要?

对比 不带自恢复 的版本:过放保护触发后,必须接上充电器才能解除保护状态恢复正常。这意味着用户在电池放空后必须立即充电才能重新开机,体验很差。

而带自恢复功能的HY2120-CB ,电池过放保护后,只要去掉负载放置一会儿(让电池自升压回到 ≥ 3.0V ),电池就能自动恢复正常工作。用户体验更好、更智能,特别适合电动工具、吸尘器、小风扇、电动牙刷等 用完放下、过一会儿再用 的场景。

五、HY2120-CB 五重保护机制详解

5.1 过充保护( OC

当任一节电池电压超过4.280V 且持续 1.0s 后,芯片关断 COUT Q1 关断),切断充电回路。恢复条件:电池自放电至低于 4.080V ,或通过负载放电使电压降低。恢复延迟 16ms

5.2 过放保护( OD + 自恢复

当任一节电池电压低于2.9V 且持续 128ms 后,芯片关断 DOUT Q2 关断),切断放电回路。随后自动进入低功耗待机模式(仅 2.1μA )。自恢复条件:两节电池电压都回升超过 3.0V 。也可通过接充电器强制恢复。

5.3 过流放电保护( EDI

VM 端电压超过 0.2V 且持续 12ms (即放电电流超限),芯片关断 DOUT Q2 关断)。当放电负载取消后, VM 电压回落,芯片自动恢复(延迟 ~1.2ms )。

5.4 短路保护( Short

VM 端电压超过短路阈值( 0.6~1.4V )且持续 150~500μs ,芯片立即关断 Q2 ,响应极快,保护电池和 MOS 不受损害。负载取消后同样自动恢复。

5.5 过流充电保护( ECI

VM 端电压低于 -0.2V 且持续 8ms (即充电电流超限),芯片关断 COUT Q1 关断)。充电器取消后, VM 电压回升大于 -0.2V ,芯片自动恢复(延迟 ~1.2ms )。

六、0V 电池充电功能

HY2120-CB 支持 0V 电池充电。当电池电压已经完全放空( 0V )时,接入充电器使 VDD-VM 电压差超过 0V 充电开启阈值( ≥1.2V )时, COUT 被拉到 VDD ,外接 Q1 导通,通过 Q2 的体内二极管形成充电回路,电池可以从 0V 开始充电激活。当电池电压升高超过过放保护阈值时,芯片进入正常工作状态。

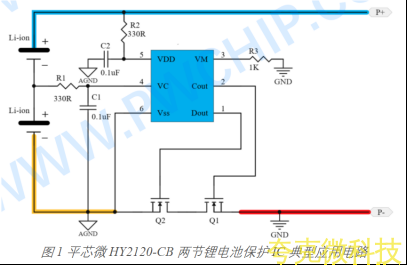

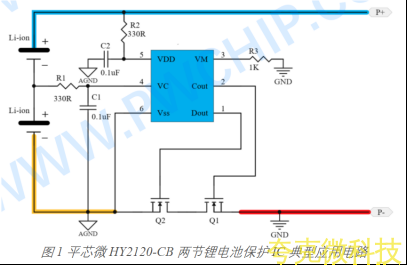

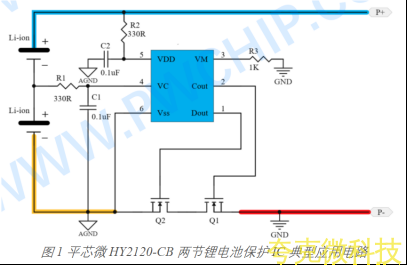

七、外围元件设计要点

7.1 R1 R2 稳压电阻

推荐330Ω ,范围 100Ω~470Ω 。太大导致检测精度下降,太小可能导致充电器反接时芯片损坏。

7.2 R3 限流电阻

推荐1kΩ~4kΩ 。充电器反接时起限流保护作用,太小时芯片可能损坏,太大可能导致无法正常切断充电电流。

7.3 C1 C2 去耦电容

推荐 ≥ 0.1μF 瓷片电容,稳定 VDD 电压,紧靠芯片引脚放置。

7.4 外接 MOS Q1 Q2 选型

推荐携配:PW8206A6S SOT23-6 封装双 N-MOS )、 PW4406A SOP8 封装)、 PW20N03/PW 80N03 TO252 封装,大电流场合)。根据负载电流选择合适的 MOS 内阻和额定电流。

八、搭配充电方案

平芯微推荐两种充电搭配方案:

1 )升压充电方案: HY2120 + PW4584A/ /PW4252/PW4253 —— 5V USB 升压到 8.4V 充两节串联锂电池;

2 )降压充电方案: HY2120 + PW4084 —— 12V 适配器降压到 8.4V 充两节串联锂电池。

九、应用场景

1 )电动工具(电钻、电磨、电动螺丝刀)两节串联电池组保护;

2 )便携吸尘器、电动拖把电池组保护;

3 )电动单车灯、头灯、手电筒两节串联电池组;

4 )无线对讲机、电话机电池;

5 )蓝牙音箱、便携小风扇、电动牙刷两节电池;

6 )小型充电宝( 2S 电池组);

7 )便携医疗仪器、便携仪器仪表电池保护。
