欧美42V 热拔插过压保护芯片 —— 平芯微 PW1600 完整方案解读

随着USB Type-C PD 协议在消费电子、充电器、开关电源、智能家居中的全面普及，欧盟 IEC 62368-1 、 CE 、 UL 、美国 FCC 等安全认证机构对 USB 接口提出了一项新的强制性要求 ——USB Type-C 接口必须能够承受 42V 的热拔插瞬时过压而不损坏后级电路。这项要求中国出口欧美市场的 USB 产品必须面对，成为了产品能否上架、能否通过认证的关键门槛。

普通的6V/7V 耐压的 USB 过压保护 IC 无法胜任欧美 42V 热拔插测试，只有达到 55V 以上耐压才能确保安全裕量。平芯微半导体（ PWChip ）推出的 PW1600 就是一款专为欧美 42V 热拔插认证设计的高耐压（ 70V ）、）、 SOT23-6 封装的 USB 过压保护芯片，目前已广泛应用于出口欧盟市场的 USB Type-C 产品、充电器、蓝牙音箱、行车记录仪、工业设备等。本文全面解读 PW1600 的技术参数、典型电路、 OVP 阈值设定方法及应用设计要点。

一、欧美42V 热拔插认证背景

IEC 62368-1 是目前全球主流的音视频信息技术设备安全标准，欧盟、英国、墨西哥、中东、墨西哥、巴西、阿拉伯、澳大利亚、新西兰等国家都采用。该标准明确规定： USB Type-C 接口在热拔插过程中，若用户意外将适配器插到非额定电压（如错误连接 20V/24V 适配器、或因适配器瞬间尖峰导致输入电压瞬间上升到数十伏），产品必须能够安全把 42V 的尖峰电压隔绝在 USB 接口以后，不损坏后级电路、也不会为用户带来安全隐患。

为什么普通USB 过压保护 IC 过不了认证？因为普通 OVP IC 的输入耐压仅为 6V ～ 7V （如普通 USB 负载开关），而 PW1600 的 70V 耐压相对 42V 测试电压拥有 60% 以上的安全裕量，能够从容应对各种极端瞬态。

二、PW1600 产品概述

PW1600 是平芯微 USB 前端高耐压过压保护芯片。芯片集成低内阻功率 MOS （典型 80mΩ ），监控输入电压，当输入电压超过设定的 OVP 阈值时，芯片内部 MOS 立即关断，将 VOUT 与 VIN 断开，确保后级电路不受伤害；当输入电压恢复正常后，自动恢复输出。

PW1600 核心特性：

（1 ）输入最大耐压 70V ，远高于欧美 42V 认证测试要求；

（2 ） OVP 过压关闭阈值可调 4V~55V （默认 6.1V ， VOVP 脚接地）；

（3 ）输入电压工作范围 3.5V~ 60V （正常工作区）；

（4 ）输出电流能力 ≤ 2.5A ，适合主流 USB Type-C 应用；

（5 ） OVP 响应时间 <1μs ，快速切断瞬态高压；

（6 ）内阻典型 80mΩ ，导通压差极小；

（7 ）内置软启动、过温关断、高抗瞬态误触发；

（8 ） SOT23-6 极小封装，兼容 PW2609A 引脚。

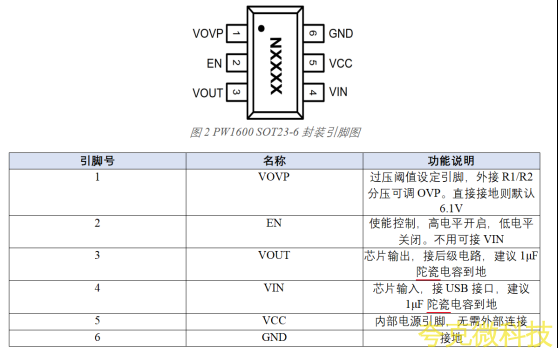

三、PW1600 引脚定义

四、PW1600 OVP 阈值设定（可调 4V~55V ）

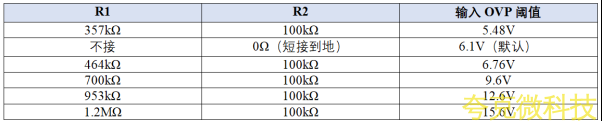

PW1600 的 OVP 阈值通过外接 R1 （上 VIN ） /R2 （下 GND ）分压到 VOVP 脚设定。平芯微提供了典型选型表供工程师直接选用：

针对欧美42V 热拔插认证推荐阈值选择：

（1 ）普通 5V USB 接口：选择 6.1V （默认）或 6.76V ，护住后级电路不受 6.1V 以上意外高压伤害；

（2 ）充电宝 / 快充设备（后级需支持 9V PD ）：选择 9.6V 阈值；

（3 ）适配 PD 12V 快充内部电路：选择 12.6V 阈值；

（4 ）支持 PD 20V 充电设备：选择 22V 以上阈值（自行计算 R1 ）；

R 值计算公式： VOVP = 1.24V × (R1+R2)/R2 （内部参考 1.24V ，实际以芯片内部实测为准）。

五、为什么说PW1600 是欧美 42V 热拔插认证首选？

优势一：70V 耐压、相对 42V 测试安全裕量 60%+

欧盟IEC 62368-1 只要求承受 42V 瞬时， PW1600 的 70V 耐压提供了 28V 的安全裕量（相对 42V 高有 67% ），远高于一般行业推荐的 20% 裕量。能够安全应对：适配器错插、 PD 协议异常、适配器内部尖峰、手术台静电、磁性元件反冲、雷击浪涌等各种极端瞬态。

优势二：<1μs 超快响应，瞬态尖峰隔绝能力强

仅<1μs 的 OVP 响应时间，能够拦截包括静电放电（ ESD ）、快速瘦变脉冲群（ EFT ）、雷击浪涌在内的各种高频瞬态尖峰，完全满足可靠性测试要求。

优势三：可调OVP + 默认 6.1V ，适应不同产品需求

一颗IC 覆盖 4V~55V OVP 阈值，产品多型号共用 PCB ，降低物料、库存和项目管理成本。 VOVP 直接接地即为默认 6.1V ，无需额外元件。

优势四：SOT23-6 极小封装，兼容普通 OVP IC 引脚

引脚定义与PW2609A 完全一致， PCB 上直接从 40V 耐压的 PW2609A 升级到 PW1600 ，无需重新布局，升级成本极低。

六、推荐应用方案

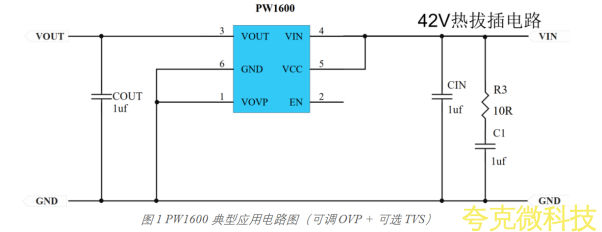

6.1 欧美出口型 USB Type-C 下游接口保护

充电宝/ 蓝牙音箱 /TWS 充电仓 / 小家电等充电接口前级串 PW1600 ， VOVP 接地默认 6.1V ，输入接 USB C 口，输出到内部 5V 锂电充电 IC 。方案过欧盟 CE + IEC62368-1 42V 热拔插测试无压力。
