3.7V转3.3V,3.7V转1.5V芯片，PW2058和PW2059
详情
一般说明
PW2058/PW2059 是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器，无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调低至 0.6V，PW2058/PW2059 还可在 100%的占空比下进行低电压降操作，延长了便携式系统的电池寿命。该装置提供 PWM 控制和 PFM 模式开关控制两种工作模式，可在更宽的负载范围内实现高效率。
特征
⚫效率高达 96%
⚫ 1.5MHz 恒频运行
⚫ 800mA 输出电流
⚫不需要肖特基二极管
⚫ 2V 至 6V 输入电压范围
⚫输出电压低至 0.6V
⚫低负载下高效率的 PFM 模式
⚫退出运行时 100%占空比
⚫低静态电流：20μA
⚫ 斜坡补偿电流模式控制，以获得良好的线路和负载瞬态响应
⚫短路保护
⚫热故障保护
⚫涌流限制和软启动
⚫ <1μA 关断电流
⚫ SOT23-5 包
应用
⚫ 移动电话和智能手机
⚫ 无线和 DSL 调制解调器
⚫ PDA 系统
⚫ 便携式仪器
⚫ 数码相机和摄像机
⚫ 数字电视

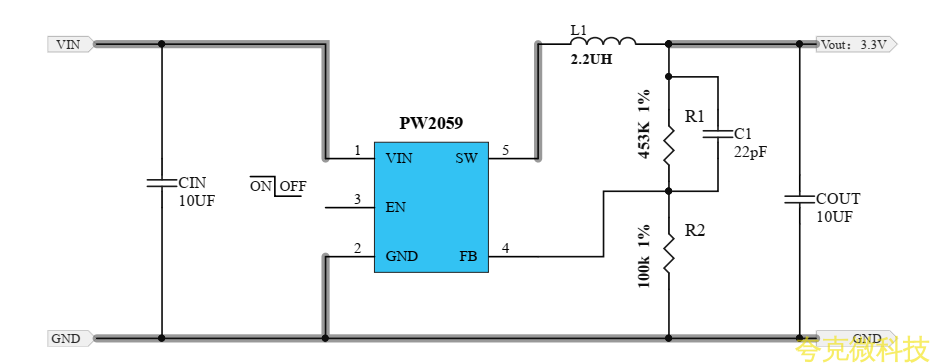

典型应用电路
PW2058/PW2059 是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器，无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调低至 0.6V，PW2058/PW2059 还可在 100%的占空比下进行低电压降操作，延长了便携式系统的电池寿命。该装置提供 PWM 控制和 PFM 模式开关控制两种工作模式，可在更宽的负载范围内实现高效率。
特征
⚫效率高达 96%
⚫ 1.5MHz 恒频运行
⚫ 800mA 输出电流
⚫不需要肖特基二极管
⚫ 2V 至 6V 输入电压范围
⚫输出电压低至 0.6V
⚫低负载下高效率的 PFM 模式
⚫退出运行时 100%占空比
⚫低静态电流：20μA
⚫ 斜坡补偿电流模式控制，以获得良好的线路和负载瞬态响应
⚫短路保护
⚫热故障保护
⚫涌流限制和软启动
⚫ <1μA 关断电流
⚫ SOT23-5 包
应用
⚫ 移动电话和智能手机
⚫ 无线和 DSL 调制解调器
⚫ PDA 系统
⚫ 便携式仪器
⚫ 数码相机和摄像机
⚫ 数字电视

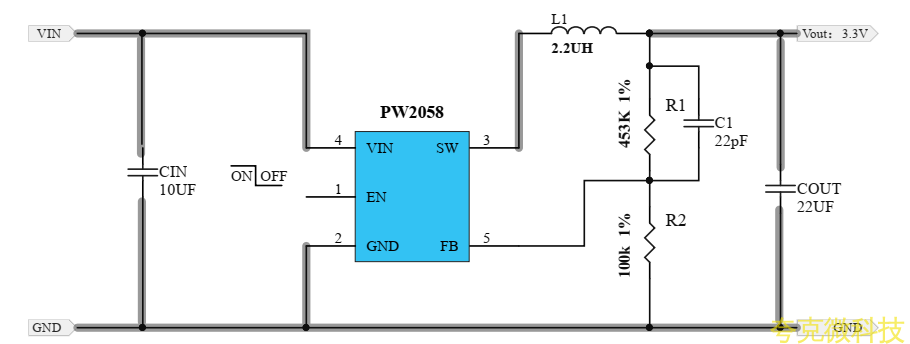

典型应用电路
