10A45升压方案，

概述：
PW5410A 是一种低噪声、恒频（1.2MHz）开关电容电压倍增器。它 2.7V 到 5V输入电压，输出电压 5V，输出电流高达 250mA。低外部零件计数（一个飞线电容器和两个小旁路电容器，在 VIN 和 VOUT 处）制造 PW5410A 是小型电池供电应用的理想选择。新的电荷泵结构保持恒定的开关频率到空载并降低输出和输入纹波。PW5410A 具有热关机功能，可在 从 VOUT 到 GND 的持续短路。内置软启动电路可防止过多的涌入 启动期间的电流。
特点
⚫ 固定 5V±4%输出
⚫ VIN 范围：2.7V～5V
⚫ 输出电流：高达 250mA（VIN=4.5V）
⚫ 低噪声恒频运行
⚫ 关断电流：<1μA
⚫ 短路保护
⚫ 软启动
⚫ 无电感器
⚫ 提供低调的 6 线 SOT-23 封装
应用 芯片
⚫ 白色 LED 背光
⚫ 锂离子电池备用电源
⚫ 本地 3V 至 5V 转换
⚫ 智能卡读卡器
⚫ PCMCIA 本地 5V 电源

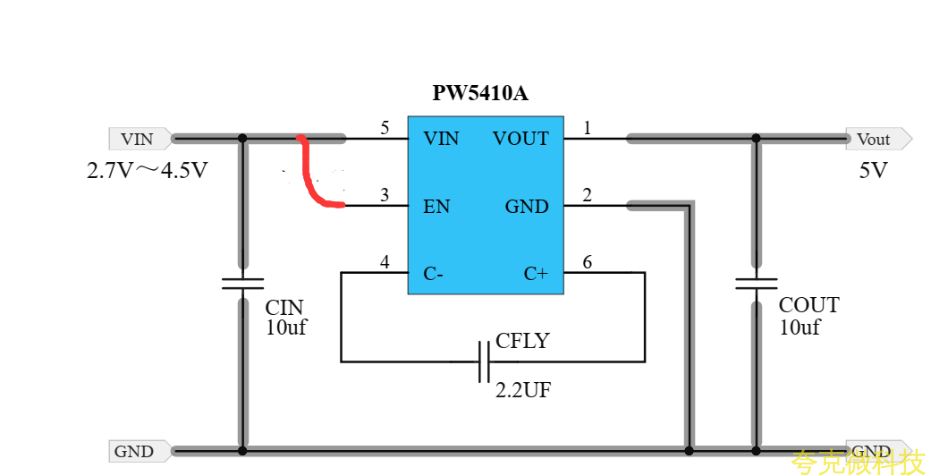

典型应用电路图

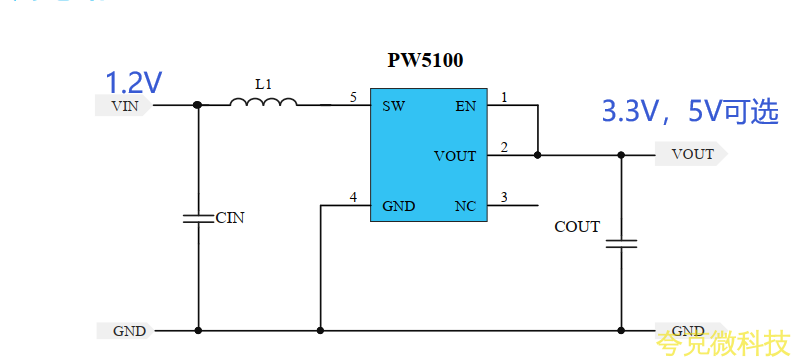

同功能芯片电路图：

CIN 电容：10uF， COUT 电容 22uF， L1 感值 2.2uH 贴片电感
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC
变换器。输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压， 调节步
进为 0.1V。
产品特点
最大效率可达： 95％
最高工作频率： 1.2MHz
⚫ 超低启动电压： 0.7V@Io=1mA
⚫ 宽输入电压范围： 0.7V～ 5.0V
⚫ 输入静态电流： 10uA@VIN=2.0V
⚫ 输出电压可选： 3.0V～ 5.0V@step=0.1V
输出电压精度： ±2.5%
⚫ 低纹波,低噪声： ±10mV@Io=50mA
