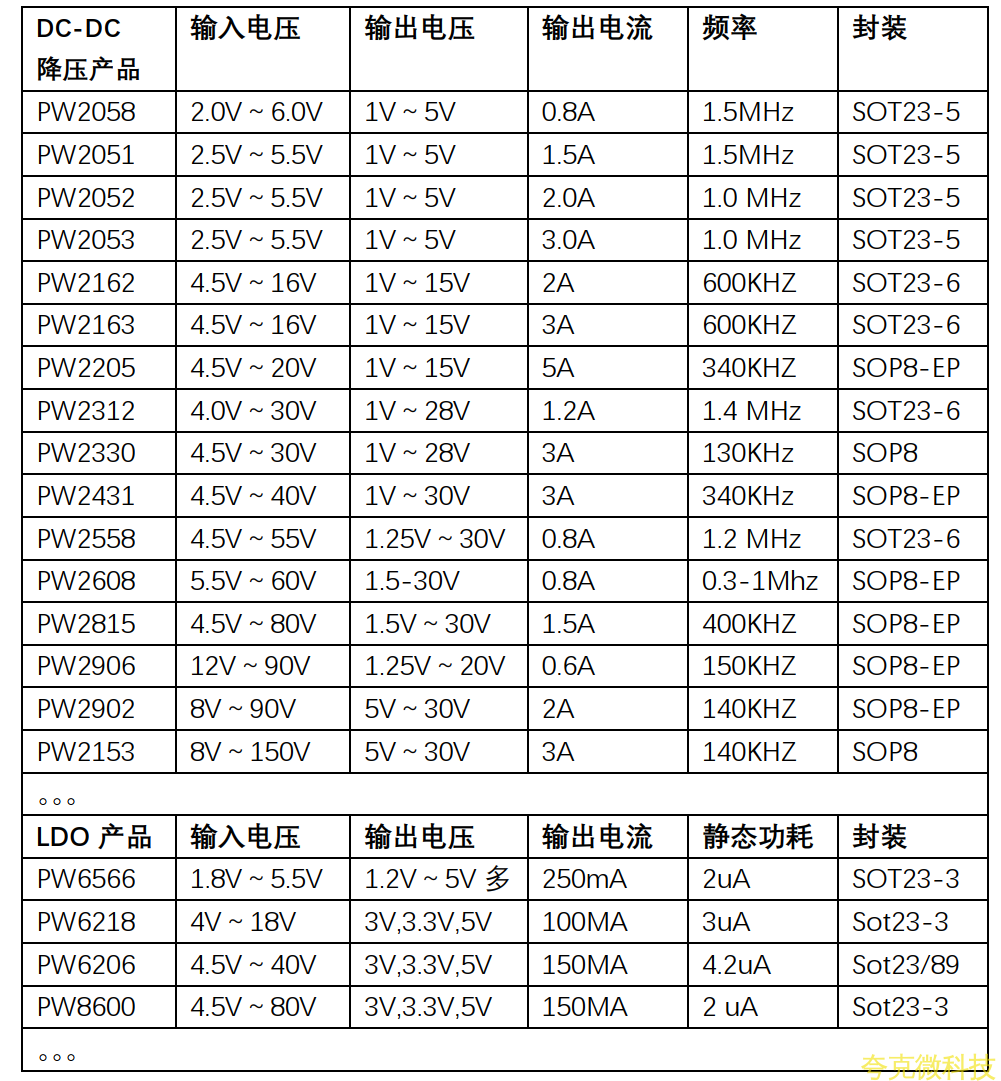

20V转5V，20V转3.3V的LDO芯片规格书.

一般说明
PW6206 系列是一款高精度，高输入电压，低静态电流，高速，低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V 时，输入电压高达 40V，负载电流高达 300mA，采用 BCD 工艺制造。PW6206 提供过电流限制、软启动和过热保护，以确保设备在良好
的条件下工作

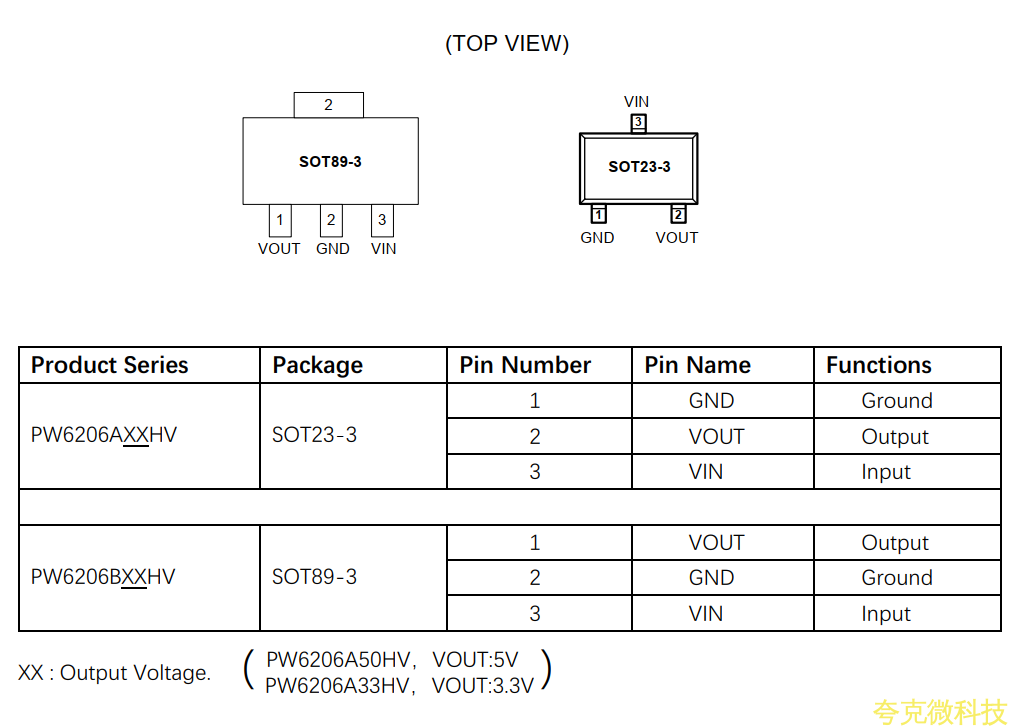

PW6206 调节器有标准 SOT89-3L 和 SOT23-3L 封装。标准产品无铅无卤。

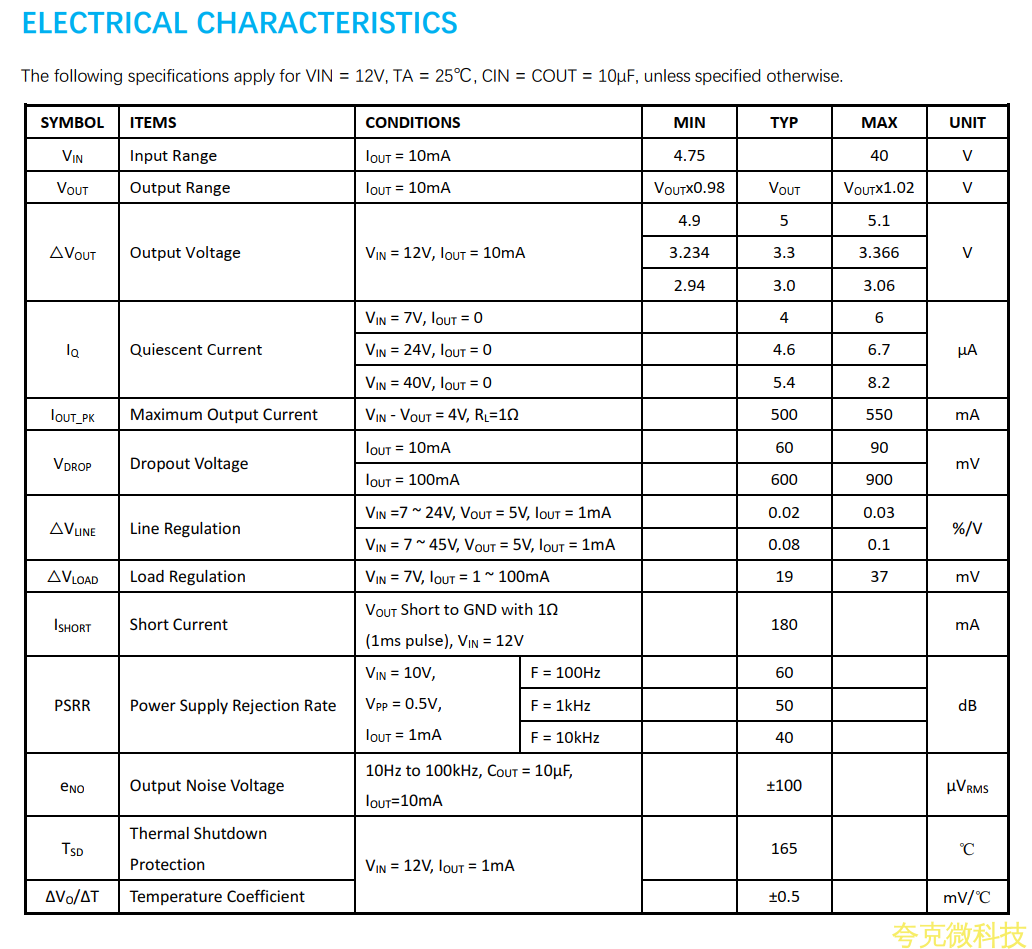

特点
⚫ 输入电压：4.75V~40V
⚫ 输出电压：1.8V~5.7V
⚫ 输出精度：<±2%
⚫ 输出电流：150mA（典型值）
⚫ 最高 300mA@VIN=7V，VOUT=5V，PW6206B50HV 封装
⚫ 电源抑制比：60dB@100Hz
⚫ 跌落电压：600mV@IOUT=100mA
⚫ 静态电流：4.2μA@VIN=12V（典型值）
⚫ ESD HBM:8KV
⚫ 推荐电容器：10uF
应用
⚫ 智能电表
⚫ 车内娱乐
⚫ 电动自行车

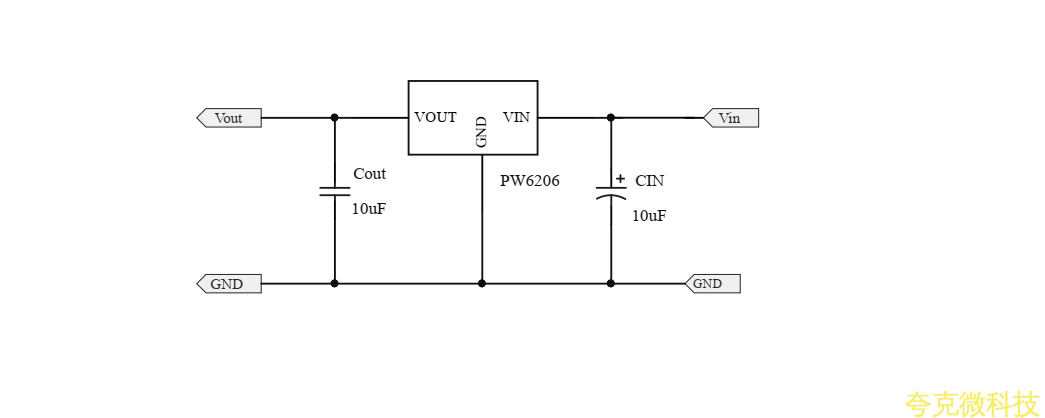

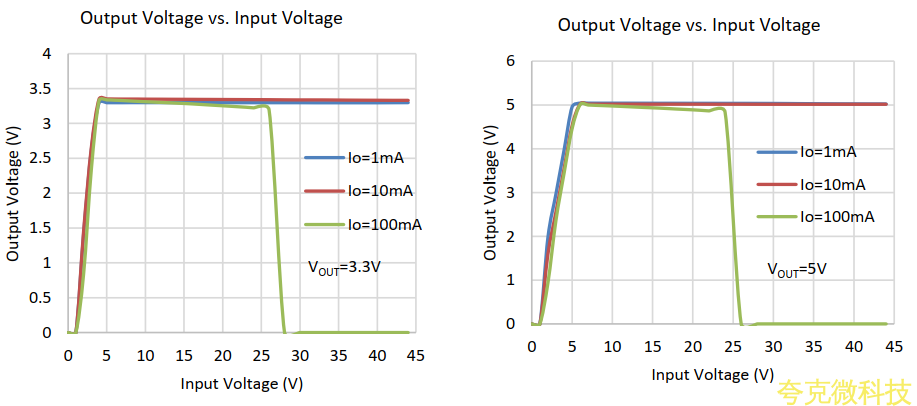

典型应用电路

应用 信息
输入电容器
VIN 和 GND 引脚之间需要 10μF 的输入电容。电容器应尽可能靠近 VIN 引脚，建议使用电解电容器。必须考虑公差和温度系数，以确保电容器在整个温度和工作条件范围内工作。
输出电容器
在实际应用中，选择输出电容器以保证其稳定运行是非常重要的。稳定和正确操作的最小电容为 1μF。电容公差应在工作温度范围内±30%或更好。建议电容器类型为 MLCC。
空载稳定性
PW6206 将在无外部负载的情况下保持稳定和调节。这在 CMOS RAM 保持活动应用中尤其重要。
典型电路
下图显示了 PW6206 设备的典型应用电路。根据应用情况，应仔细选择外部组件的值。在插拔应用中，由于芯片上电源的插入和拔出引起的过冲会损坏芯片，因此建议 VIN 小于 30V，输入电压峰值不超过 45V。

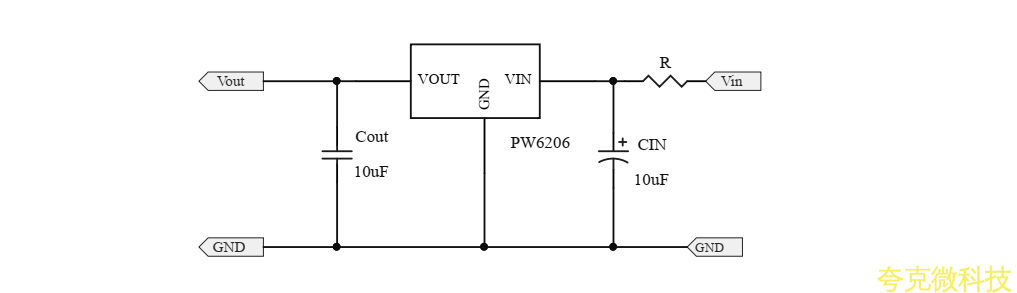

在封堵应用中，建议 R、Cin 选用如下：
1Cin=10UF~100UF 电解电容器，最大电压大于 50V，R=0；
2Cin=1UF~10UF MLCC，最大电压 V 大于 50V，R=2Ω，1206 型电阻器应仔细选择，以确保有足够的裕度来承受插入期间的浪涌电流。
