4A 两节锂电池充电管理集成电路，CN3762

概述:
CN3762 是 PWM 降压模式两节锂电池充电管理集成电路，独立对两节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3762 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3762将电池电压调制在 8.4V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3762用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的95.5%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3762自动进入睡眠模式。
其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

CN3762 采用 10 管脚 SSOP 封装。

特点:
 宽输入电压范围：6.6V 到 30V
 对两节锂电池完整的充电管理
 充电电流可达 4A
 PWM 开关频率：300KHz
 恒压充电电压可用电阻向上调整
 恒压充电电压精度： ±1%
 恒流充电电流由外部电阻设置
 对深度放电的电池进行涓流充电
 自动再充电功能
 充电状态和充电结束状态指示
 软启动功能
 电池端过压保护
 工作环境温度：－40℃ 到 ＋85℃
 采用 10 管脚 SSOP 封装
 产品无铅，满足 Rohs，不含卤素

应用:
 手持设备
 备用电池应用
 便携式工业和医疗仪器
 电动工具
 独立电池充电器

管脚排列:

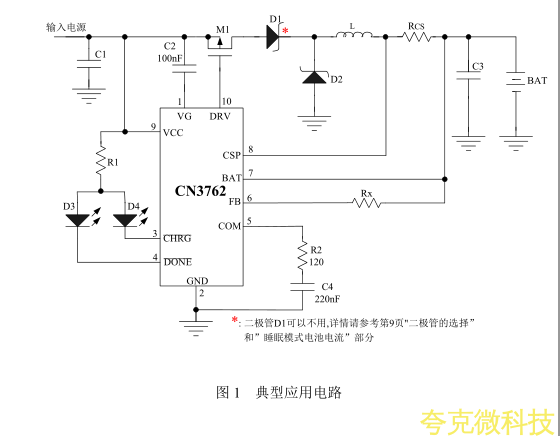

典型应用电路:
