DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图
DW01B最新中文资料和电路图

DW01B最新中文资料和电路图

  • 价格 面议
  • 型号 DW01B
详情
简介

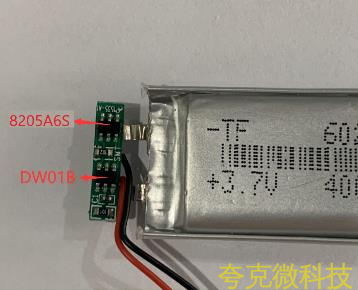

DW01B 是一个锂电池保护电路,为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。它具有高精确度的电压检测与时间延迟电路。

DW01B 采用 SOT23-6L 封装,DW01B 适用于单节锂电池 3.7V。


方法/ 步骤

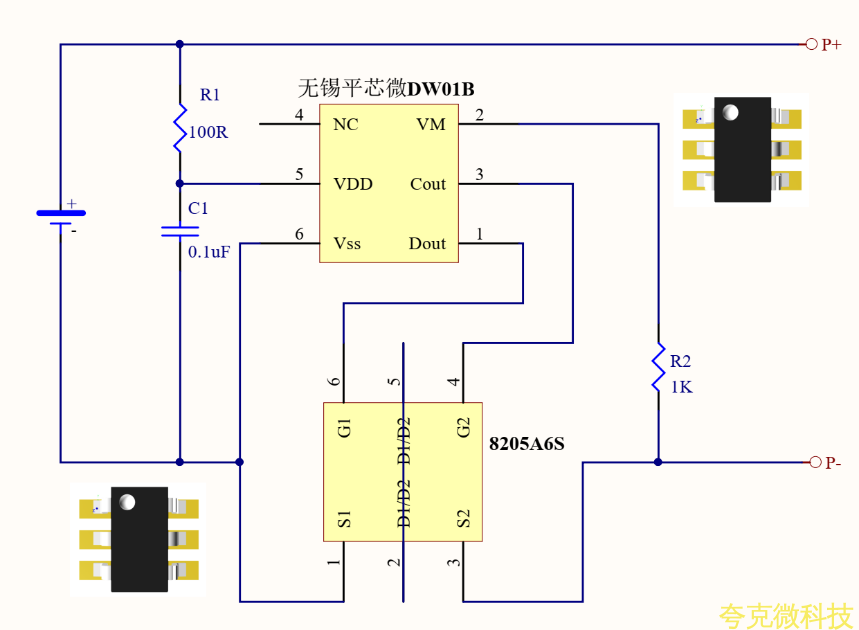

DW01B+8205A6S 的电路图:
DW01B 加上 MOS 管 8205A6S 可组成一个完整的锂电池充电放电阀值的保护电路。例如:充
电过压的保护和恢复,放电电池最低电压的保护和恢复,放电充电的电流最大阈值。

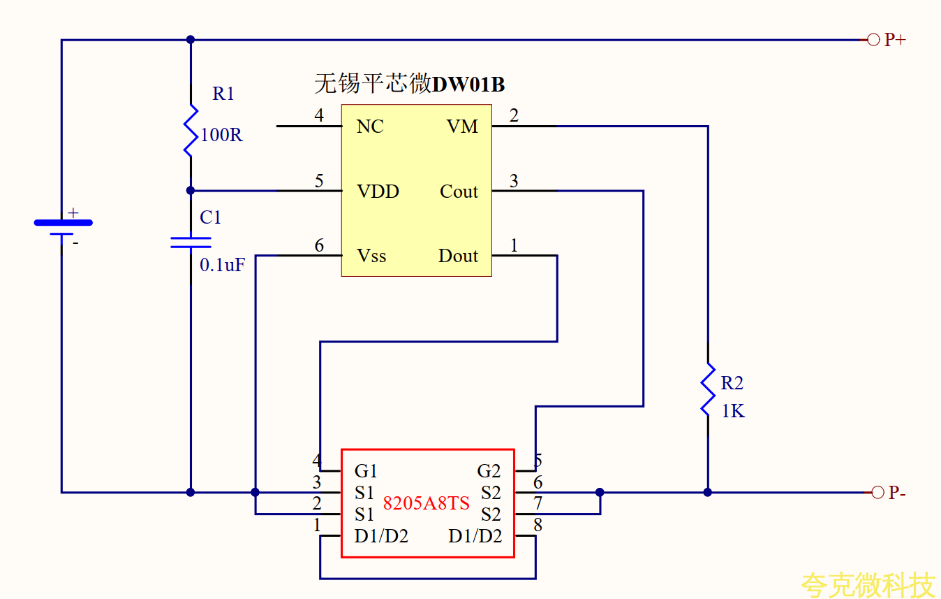

DW01B+8205A8TS 的电路图:
DW01B 加上 MOS 管 8205A8TS 可组成一个完整的锂电池充电放电阀值的保护电路。

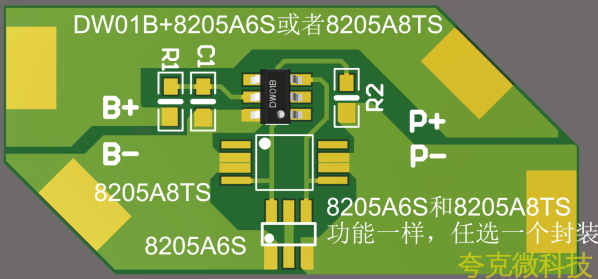

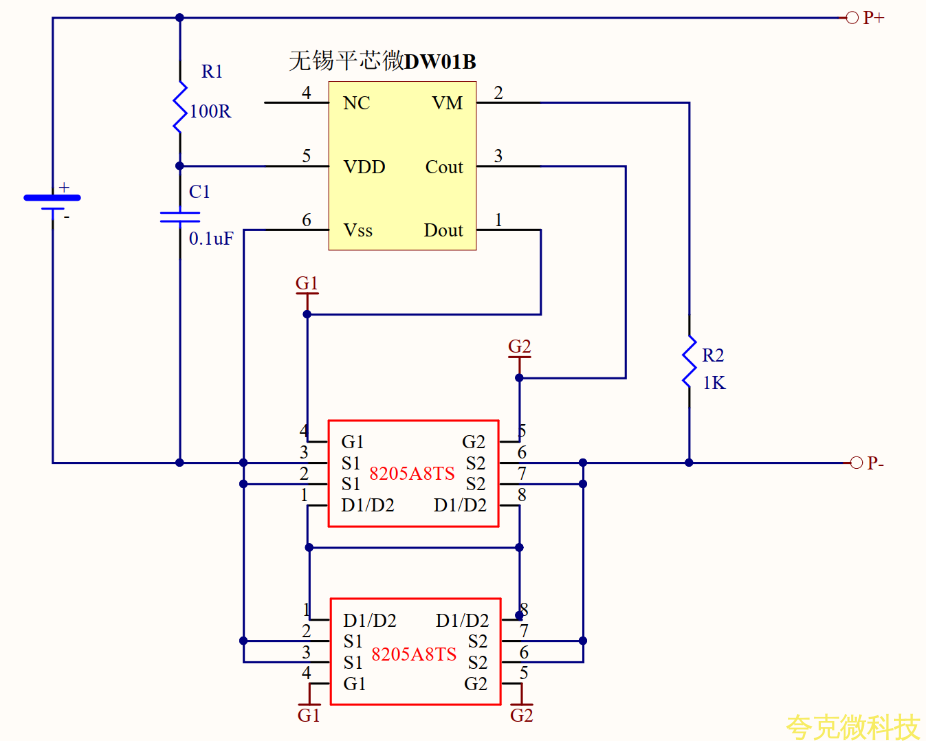

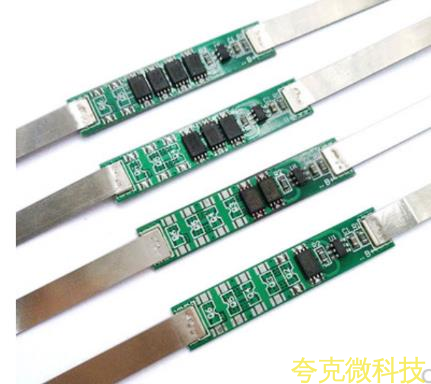

同时锂电池的过流保护是用 8205A6S 或者 8205A8TS 来决定的,可通过并联多个 8205 系列
的 IC 来增加过流保护点。

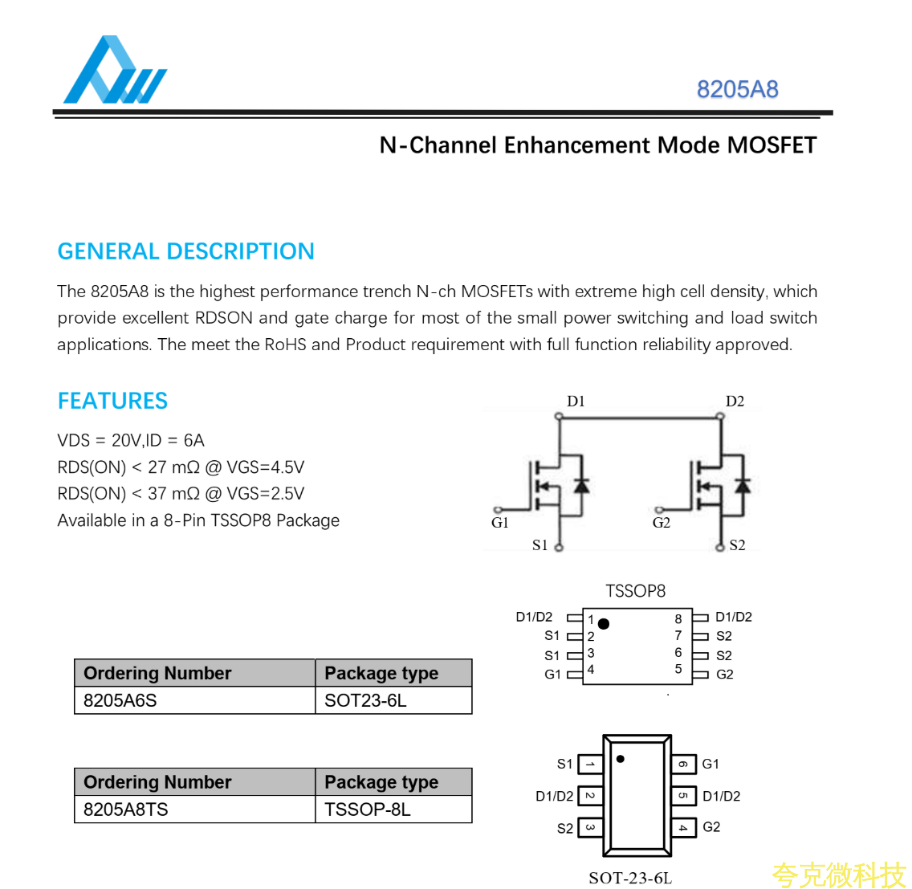

8205A8TS 与 8205A6S 采用先进的沟槽技术,高密度,低导通电阻,是一个非常有效和可靠的 MOS 管装置。8205A8TS 与 8205A6S 是一颗双 N 沟道的低内阻场效应 MOS 管。双 MOS 的D 极内部是连接在一起的。特别适合锂电池保护板电路的 MOS 应用
