LP3100最新中文规格书，LCD屏驱动IC
详情
一般说明
LP3100 是 DC/DC 转换器集成了两个低噪声、高效率的双输出电荷泵，包括一个逆变输出和一个升压输出。该器件在 2.5V 到 4.8V 的输入电压下工作，并提供 2 倍于输入电压的升压输出电压（VP）。负反转输出（VN）从正输出 VP 转换为-1X。
LP3100 是在一个小的 TDFN-12 引脚封装，具有一个底部暴露的热垫，以提供最佳的散热。小包装尺寸和低外部零件数量使该设备非常适合于移动产品的 TFT-LCD 应用。设备的工作温度范围是从+85℃到额定温度。
特征
⚫ 2.5V 至 4.8V 输入电源电压范围
⚫ 对于正电压，自适应 1.5x/2x 模式切换，对于负电压，为-1x 模式
⚫ VP 输出范围：5.4V 至 5.9V
⚫ VN 输出范围：-5.4V 至-5.9V
⚫ 大电流输出：
Vin=2.8V，Iout=±40mA；
Vin=3.3V，Iout=±60mA；
⚫ 内置上电顺序
⚫ TDFN-12 1.5mmX2.4mm 包装
应用
⚫ 移动设备、智能手机
⚫ 便携式媒体播放器/MP3 播放器
⚫ 蜂窝智能手机
⚫ LCD 偏置功率

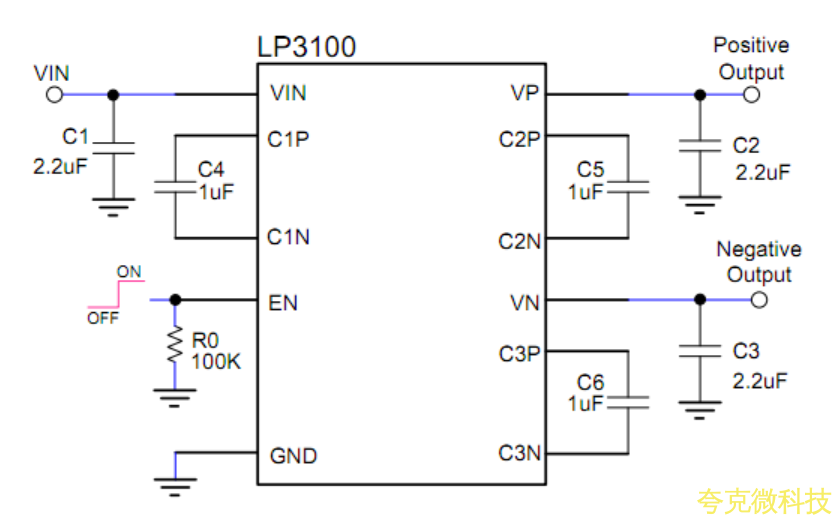

典型应用电路
LP3100 是 DC/DC 转换器集成了两个低噪声、高效率的双输出电荷泵，包括一个逆变输出和一个升压输出。该器件在 2.5V 到 4.8V 的输入电压下工作，并提供 2 倍于输入电压的升压输出电压（VP）。负反转输出（VN）从正输出 VP 转换为-1X。
LP3100 是在一个小的 TDFN-12 引脚封装，具有一个底部暴露的热垫，以提供最佳的散热。小包装尺寸和低外部零件数量使该设备非常适合于移动产品的 TFT-LCD 应用。设备的工作温度范围是从+85℃到额定温度。
特征
⚫ 2.5V 至 4.8V 输入电源电压范围
⚫ 对于正电压，自适应 1.5x/2x 模式切换，对于负电压，为-1x 模式
⚫ VP 输出范围：5.4V 至 5.9V
⚫ VN 输出范围：-5.4V 至-5.9V
⚫ 大电流输出：
Vin=2.8V，Iout=±40mA；
Vin=3.3V，Iout=±60mA；
⚫ 内置上电顺序
⚫ TDFN-12 1.5mmX2.4mm 包装
应用
⚫ 移动设备、智能手机
⚫ 便携式媒体播放器/MP3 播放器
⚫ 蜂窝智能手机
⚫ LCD 偏置功率
典型应用电路

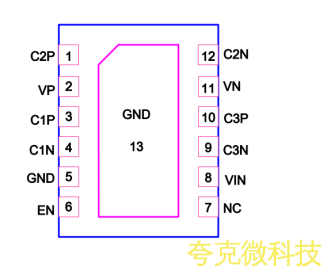

引脚配置
