PW1503,PW1502规格书，USB限流开关IC，短路防烧保护
详情
一般说明 般说明
PW1503,PW1502 是超低 RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。
PW1503,PW1502 采用薄型（1 毫米）5 针薄型 SOT23-5 封装，提供可调版本。
特征
⚫ 输入电压：2.4V 至 6V，0.4A-3A 可调节负载电流能力 PW1503
⚫ 输入电压：2.4V 至 5.5V ，0.4A-2A 可调节负载电流能力 PW1502
⚫ 可编程电流限制
⚫ 过温保护
⚫ 反向阻断（无体二极管）
⚫ 停机时，VOUT 可强制高于 VIN
⚫ 符合 RoHS 标准
⚫ 输出短路保护
⚫ EN 开关控制（完全关断）
应用 应用
⚫ USB 充电器
⚫ 公共场所多 USB 充电器
⚫ USB 加密狗
⚫ minipic 配件

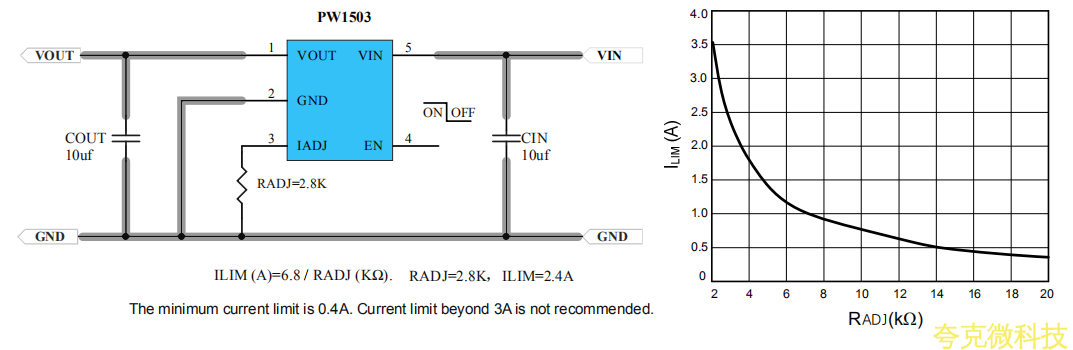

典型应用电路 PW1502 PW1503：Radj 电阻和输出限流电流关系表
PW1503,PW1502 是超低 RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。
PW1503,PW1502 采用薄型（1 毫米）5 针薄型 SOT23-5 封装，提供可调版本。
特征
⚫ 输入电压：2.4V 至 6V，0.4A-3A 可调节负载电流能力 PW1503
⚫ 输入电压：2.4V 至 5.5V ，0.4A-2A 可调节负载电流能力 PW1502
⚫ 可编程电流限制
⚫ 过温保护
⚫ 反向阻断（无体二极管）
⚫ 停机时，VOUT 可强制高于 VIN
⚫ 符合 RoHS 标准
⚫ 输出短路保护
⚫ EN 开关控制（完全关断）
应用 应用
⚫ USB 充电器
⚫ 公共场所多 USB 充电器
⚫ USB 加密狗
⚫ minipic 配件
典型应用电路 PW1502 PW1503：Radj 电阻和输出限流电流关系表
