PW1555代理商，原装现货
详情
一般说明
PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护 N沟 FET的极低 RDS（ ON）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率在启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和歇斯底里自我恢复。这种集成电路和小的 DFN3X3-10封装面积提供了小的 PCB面积应用。
特征
l 输入电压范围从 2.5V到 15V，浪涌高达 30V
l 集成保护开关： 40 mΩ
l 可编程软启动时间
l 可编程电流限制
l 短路保护
l 可选输入范围和锁压输出电压阈值。
l 启用接口引脚
l 热关机保护和自动恢复
l 输入关闭保护
l 紧凑型包装： DFN3X3-1
应用
l 服务器
l 服务 PC
l 笔记本电脑
l 迷你键盘
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

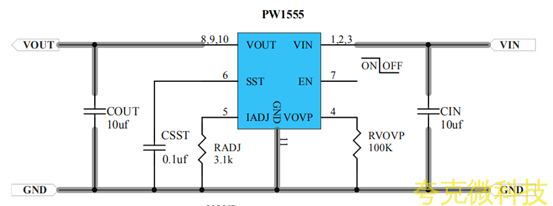

典型应用电路
VOVP选择输入电压范围：
2,High：Vout：5V， 输入超过 6.8V 关闭保护；
3,Open：Vout：12V，输入超过
14V
关闭保护；
ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A
最小电流限制为1A。不建议电流限制超过4.8A
