代理PW5328B芯片，原装现货，技术支援
详情
PW5328B是一个恒定频率， 6引脚 SOT23电流模式升压转换器，用于小型低功耗应用。 PW5328B的开关频率为 1.2MHz，允许使用微小的、低成本的电容器和电感器。内部软启动导致小涌流和延长电池寿命。 PW5328B具有在轻负载下自动切换到脉冲频率调制模式的特点。 PW5328B包括欠压锁定、电流限制和热过载保护防止输出过载时损坏。 PW5328B提供小型 6针 SOT-23封装。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

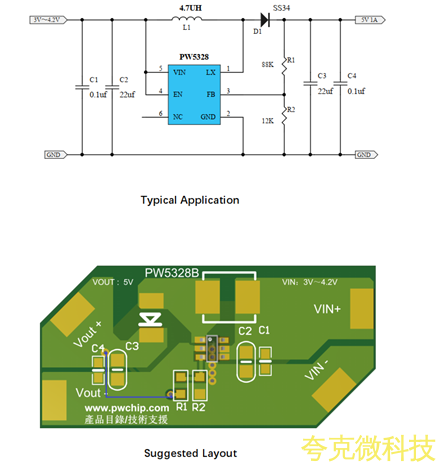

B628设计：（第一页外围元件设计，第二页
PCB画板设计）
以上图为例：
元器件建议：
1， C1,C2是 PW5328B输入端的滤波电容部分， C2不加会照常芯片工作异常或损坏；
2， C3,C4是 PW5328B输出端的滤波电容部分， C3不加会照常芯片工作异常或损坏；
3， R1 和 R2是反馈电阻，这两个反馈电阻的作用就是来调和设置输出电压的值的。电阻精度要 1%。输出电压和 R1,R2的关系公式是：
(1+R1/R2)*0.6=输出电压（ V）
4， D1 SS34是肖特基二极管，采用更好质量的肖特基会提高更好的效率
5， L1电感体积大小的选择，例如：常用的功率电感： CD75-4.7uh，或者屏蔽电感等，电感饱和电流越大和体积越大也能最大化效率和温度。
