1V升压到3V的芯片，1V升压3.3V电路图

1V升压到3V和1V升压3.3V的升压芯片？



PW5100 是一款效率很大、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值，从 3.0V，3.3V， 5.0V 的固定输出电压.

PW5100的效率可达： 95％，超低启动电压： 0.7V，具有宽输入电压范围： 0.7V～ 5.0V，输出电压可选： 3.0V，3.3V, 5.0V

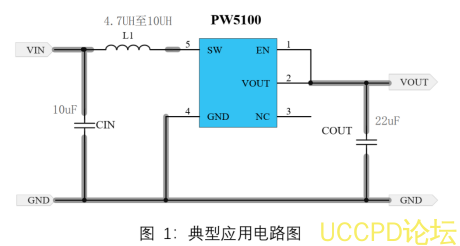

1V升压3V和1V升压到3.3V的电路图：

PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz。

V 升压3V 和1V 升压到3.3V的芯片功耗：

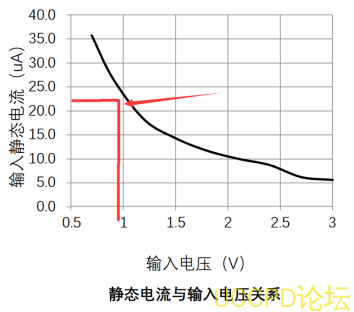

从芯片的输入电源和输入静态电流的表格可以看到，1V 时的静态功耗是20uA多，随着输入电压变大，静态功耗会变小。
