5V升压12.6V
5V升压12.6V
5V升压12.6V
5V升压12.6V

5V升压12.6V

  • 价格面议
详情

产品概述

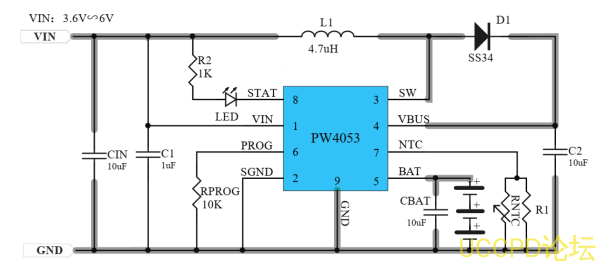

PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz,转换效率为90%。
PW4053 输入电压为 5V,内置自适应环路,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。
PW4053 提供 SOP8-EP 封装形式, 工作温度额定范围为-40℃至 85℃。
产品特点


⚫USB 5V 输入异步开关升压充电
⚫ 工作电压 3.5~ 6V,芯片耐压 18V,内部集成高压晶体管
⚫ 最大 1.2A 充电电流,外部电阻可调
⚫ NTC 功能
⚫ 升压充电效率 90%
⚫ 自动调节输入电流,匹配所有适配器
⚫ 支持 LED 充电状态指示
⚫ 内置功率 MOS
⚫ 500KH 开关频率
⚫ 输出过压,短路保护
⚫ 输入欠压,过压保护
⚫ IC 过温保护
⚫ ESD 4KV



应用范围
⚫ 锂电电池包
⚫ 对讲机
⚫ 玩具
⚫ 蓝牙音箱
⚫ POS 机
⚫ 电子烟



一般说明

PW4203是一款4.5-22V输入,2A同步降压多节锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET,以实现高效率和简单的电路设计。PW4203提供8针SOP封装,提供非常紧凑的系统解决方案和导热性好。



特征


宽输入电压范围:4.5V至22V

高效率集成同步降压带固定800kHz开关的调节器频率

l 可选择多电池充电

涓流/恒流/恒压充电模式

可编程(最大2A)恒定充电当前

l 可编程充电定时器

输入电压UVLO和电池OVP

l 过热保护

l 输出短路保护

l 自动停机防止倒车能量流

l 充电状态指示

l 正常同步降压运行当电池取出时    代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
