兼容 PD 和 QC 快充充电器输入， 并能够单独给一节锂电池充电

这是一个电路板，用于充电设备等方便充电的应用。 它能够兼容 PD 和 QC 快充充电器输入，
并能够单独给一节锂电池充电。 电池组是由多个并联或串联的 3.7V 锂电池组成，充满时电
压为 4.2V 。
输入电压范围为 5V-9V ， 当充电时， 板子上的指示灯亮起来， 当充满时， 指示灯转换为常亮
状态，如果不接电池，指示灯会闪烁。 最大充电电流为 2A 。

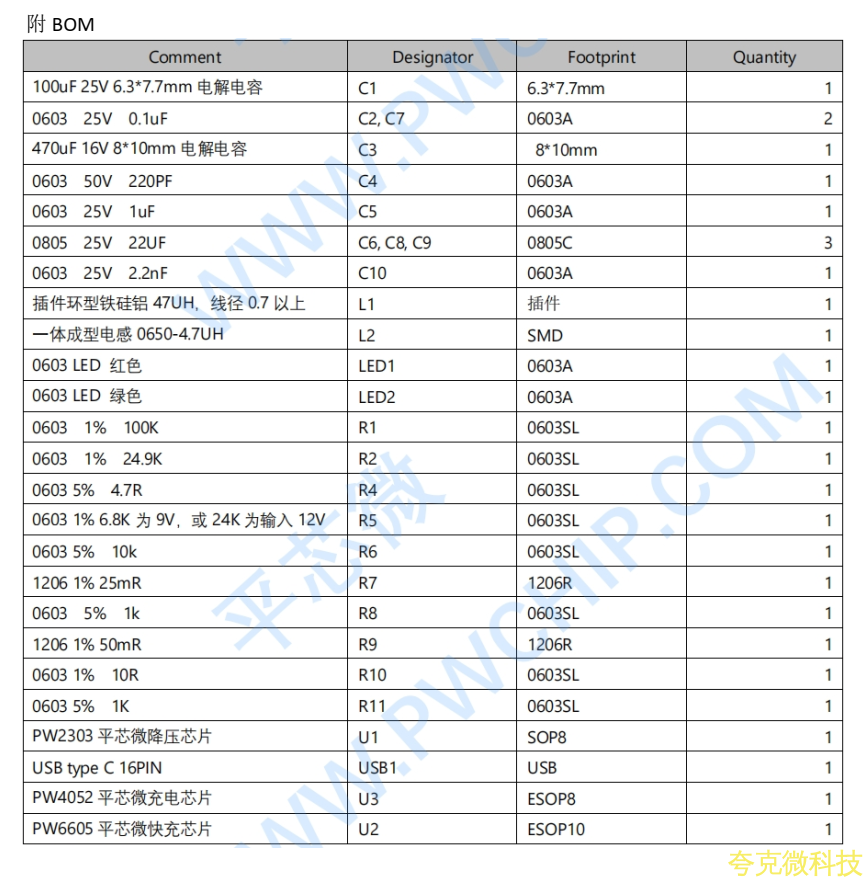

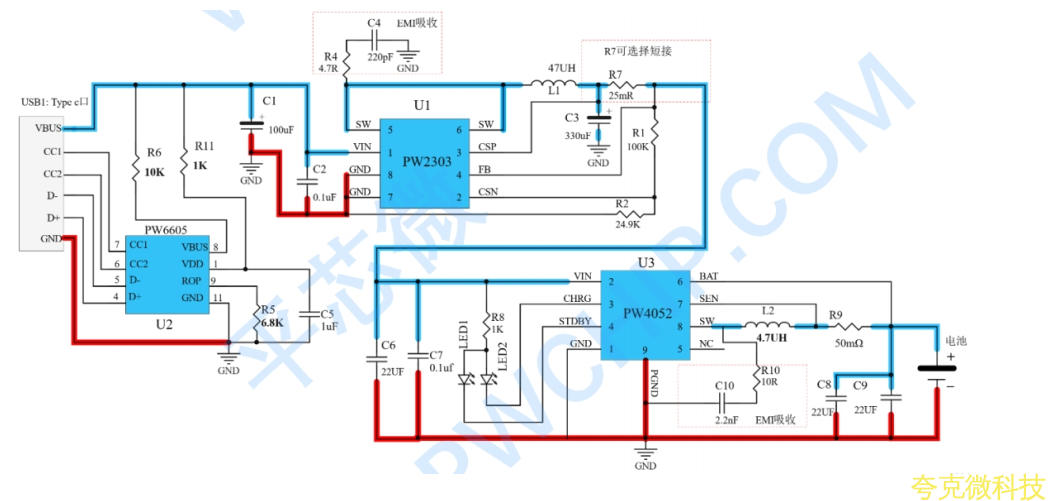

电路板上有三个芯片，它们分别是： PW4052 锂电池充电管理芯片、 PW2303 同步降压芯片
和 PW6605 PD/QC 快充协议芯片。
1 、 PW4052 锂电池充电管理芯片能够支持单节锂电池充电， 并且可以提供高达 2.5A 的充电
电流。此芯片采用开关式高效率电路设计，可实现高效充电。
2 、 PW2303 同步降压芯片可以将输入电压范围从 9V 降至 5V ， 并输出最高 3A 的电流。 此芯
片的特点是降压压差非常小，效率高。
3 、 PW6605 PD/QC 快充协议芯片是一种 SINK 端芯片， 可以与 PD 充电器进行协议通讯，以

输出指定电压。 它支持 PD 和 QC 快充协议，以快速充电。
