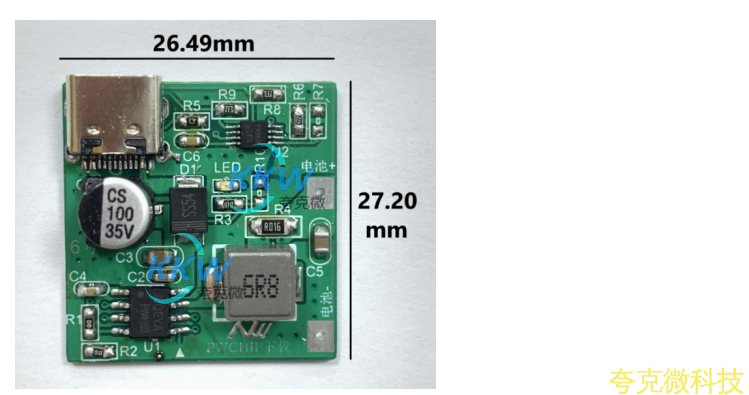

5V-12V 快充 PD/QC 输入单节锂电池 2A 充电芯片方案 PCB 板
电路板 PCB 描述：
1.1 名称： 5V-12V 快充 PD/QC 输入单节锂电池 2A 充电芯片方案 PCB 板
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组，多并或单串， 充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接
帽改 OP 位置）
1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）
1.5 Max 充电电流(输出)： 2A
1.1 名称： 5V-12V 快充 PD/QC 输入单节锂电池 2A 充电芯片方案 PCB 板
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组，多并或单串， 充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接
帽改 OP 位置）
1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）
1.5 Max 充电电流(输出)： 2A
详情
1 电路板 PCB 描述：
1.1 名称： 5V-12V 快充 PD/QC 输入单节锂电池 2A 充电芯片方案 PCB 板
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组，多并或单串， 充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接
帽改 OP 位置）
1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）
1.5 Max 充电电流(输出)： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4203
PW4203 锂电池充电管理芯片， 可达 2A 充电电流，开关式高效率， 支持 1 节和 2 节串联锂电池。
2， USB C 口 PD 快充协议芯片： PW6606
PW6606 是 PD/QC 快充协议芯片， SINK 端， 负责协议通讯 PD 充电器使输出其指定的电压。
1.1 名称： 5V-12V 快充 PD/QC 输入单节锂电池 2A 充电芯片方案 PCB 板
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V 锂电池组，多并或单串， 充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接
帽改 OP 位置）
1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）
1.5 Max 充电电流(输出)： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4203
PW4203 锂电池充电管理芯片， 可达 2A 充电电流，开关式高效率， 支持 1 节和 2 节串联锂电池。
2， USB C 口 PD 快充协议芯片： PW6606
PW6606 是 PD/QC 快充协议芯片， SINK 端， 负责协议通讯 PD 充电器使输出其指定的电压。

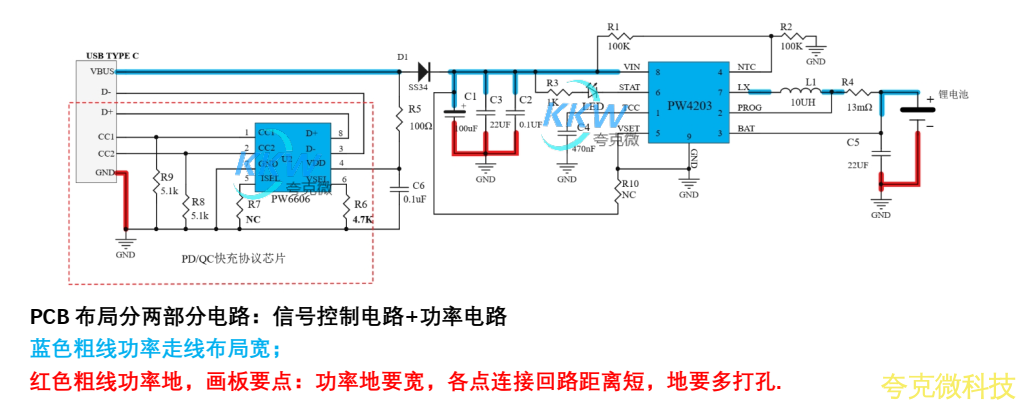

2， 电路图：
3， PCB 图和 3D 显示图

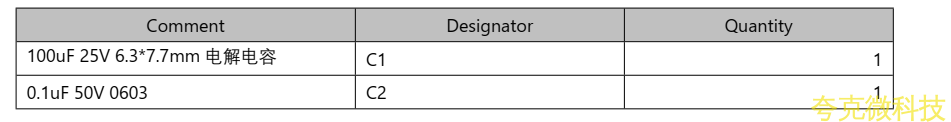

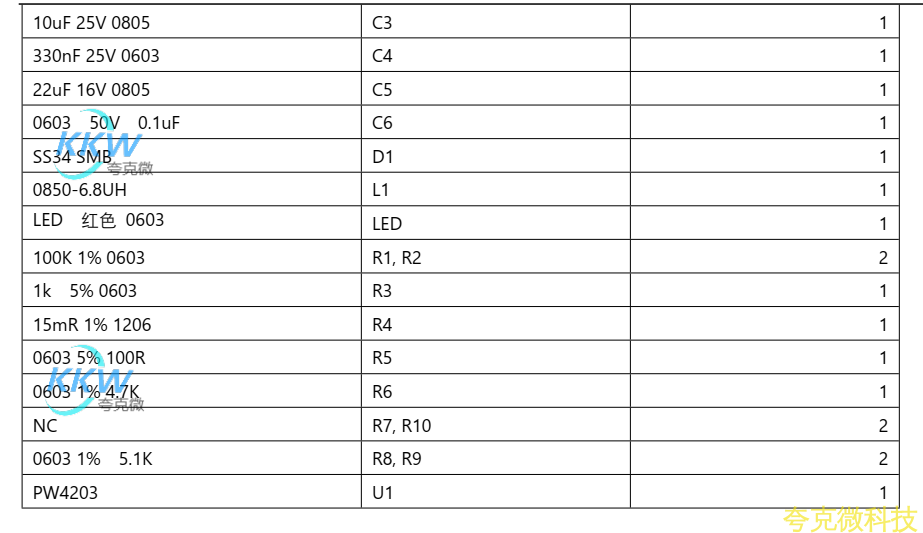

4， BOM 物料表
