12V-24V 输入两节串联锂电池 2A 充电管理板
1 电路板 PCB 描述：
1.1 名称： 12V-24V 输入两节串联锂电池 2A 充电管理板
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串可多并， 充满 8.4V
1.4 输入电压： 12-24V （充电亮灯，充满转灯）
1.5 Max 充电电流(输出)： 2A
1.1 名称： 12V-24V 输入两节串联锂电池 2A 充电管理板
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串可多并， 充满 8.4V
1.4 输入电压： 12-24V （充电亮灯，充满转灯）
1.5 Max 充电电流(输出)： 2A
详情
1 电路板 PCB 描述：
1.1 名称： 12V-24V 输入两节串联锂电池 2A 充电管理板
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串可多并， 充满 8.4V
1.4 输入电压： 12-24V （充电亮灯，充满转灯）
1.5 Max 充电电流(输出)： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4242
PW4242 锂电池充电管理芯片， 可达 3.5A 充电电流，开关式高效率， 支持 2 串锂电池充电。
1.1 名称： 12V-24V 输入两节串联锂电池 2A 充电管理板
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串可多并， 充满 8.4V
1.4 输入电压： 12-24V （充电亮灯，充满转灯）
1.5 Max 充电电流(输出)： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4242
PW4242 锂电池充电管理芯片， 可达 3.5A 充电电流，开关式高效率， 支持 2 串锂电池充电。

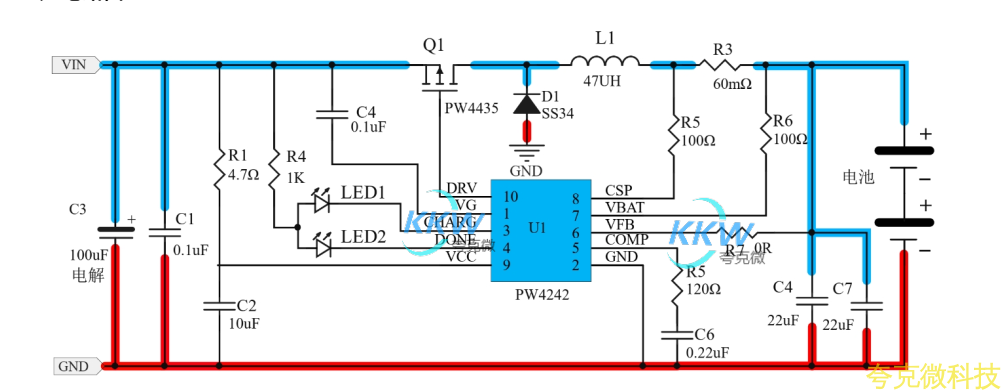

2， 电路图：
3， PCB 图和 3D 显示图

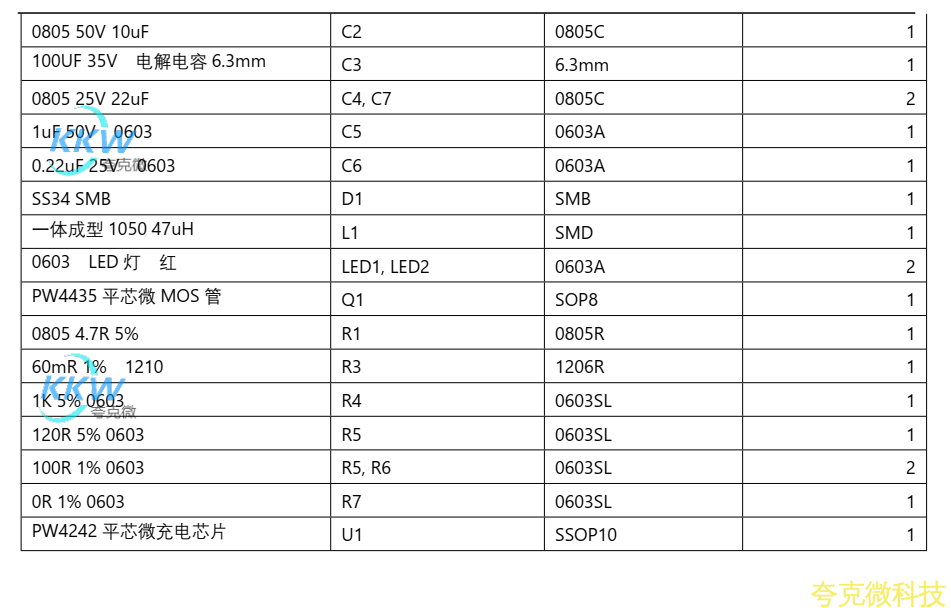

4， BOM 物料表
