USB C 口 5V 输入,两节串联锂电池充电管理板 8.4V 1A
1 电路板 PCB 描述：
1.1 名称： USB C 口 5V 输入,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.1 名称： USB C 口 5V 输入,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： USB C 口 5V 输入,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片， 可达 3A 充电电流， ，支持两串锂电池充电。
1.1 名称： USB C 口 5V 输入,两节串联锂电池充电管理板 8.4V 1A，
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4202
PW4202 锂电池充电管理芯片， 可达 3A 充电电流， ，支持两串锂电池充电。

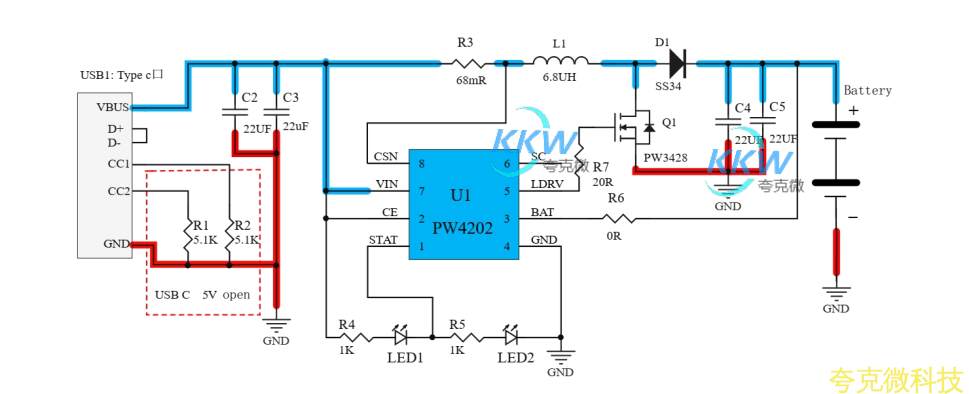

2， 电路图：

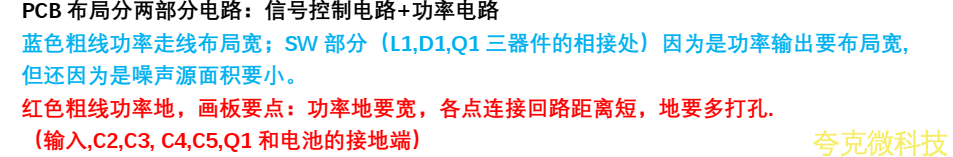

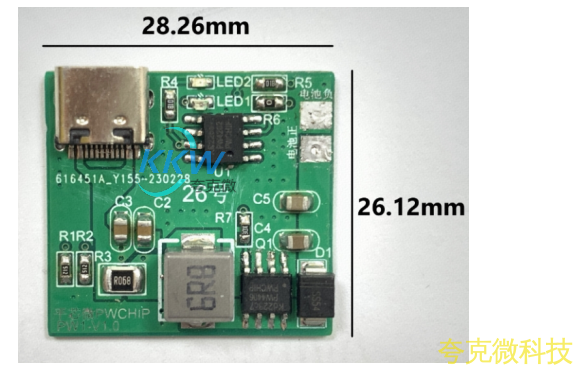

3， PCB 图和 3D 显示图

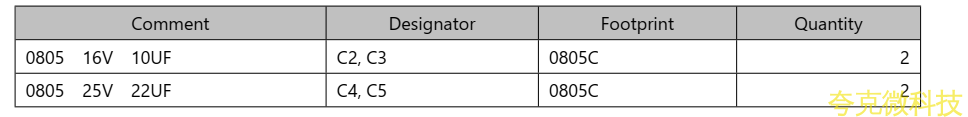

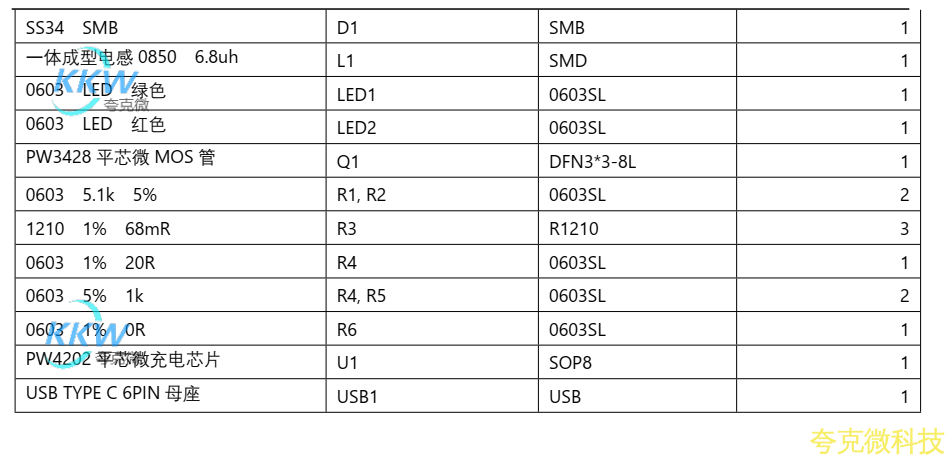

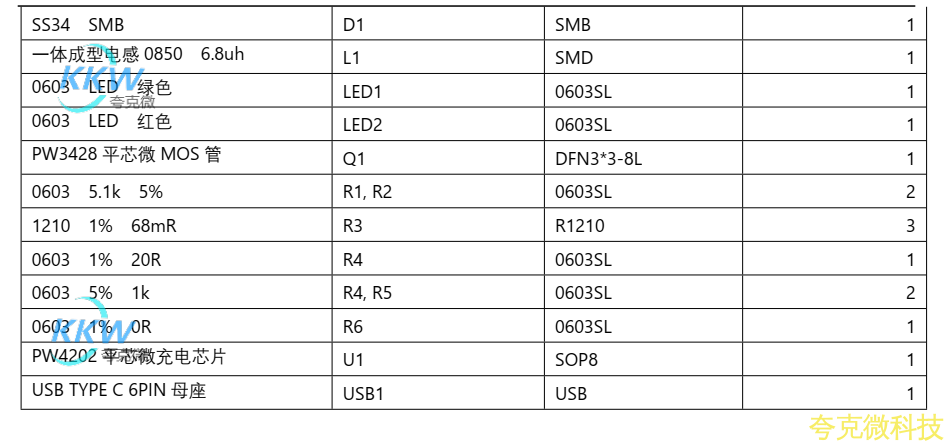

4， BOM 物料表
