支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板

支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板

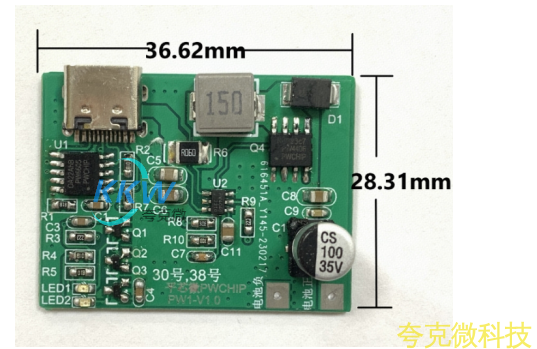

1 电路板 PCB 描述:
1.1 名称: 支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组, 三串 3.7V 锂电池, 充满 12.6V
1.4 输入电压: 5V-9V (充电亮灯,充满转灯)
1.5 Max 输入电流: 1.9A

详情
1 电路板 PCB 描述:
1.1 名称: 支持 PD/QC 快充协议高压 5V-9V2A 给三节串联 12.6V 锂电池充电板
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组, 三串 3.7V 锂电池, 充满 12.6V
1.4 输入电压: 5V-9V (充电亮灯,充满转灯)
1.5 Max 输入电流: 1.9A
1.6 芯片功能简介:
1, 锂电池充电电路: PW4040
PW4040 锂电池充电管理芯片, 可达 3.5A 充电电流,可调输出充电电压,支持宽输入电压
2,
USB C 口 PD/QC 快充协议芯片: PW6606
PW6606 是 PD/QC 快充协议芯片, SINK 端,负责协议通讯 PD 充电器使输出其指定的电压。

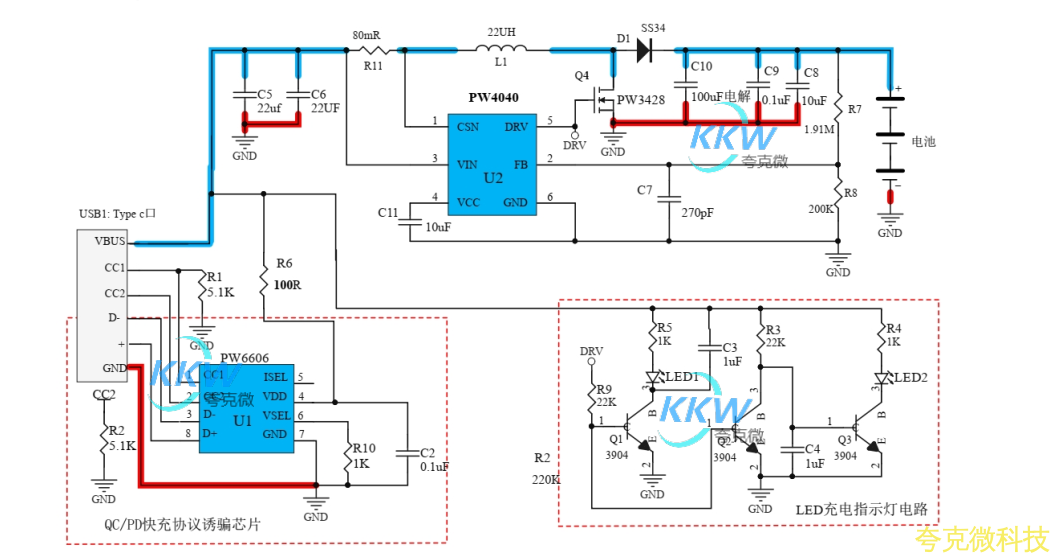

2, 电路图:

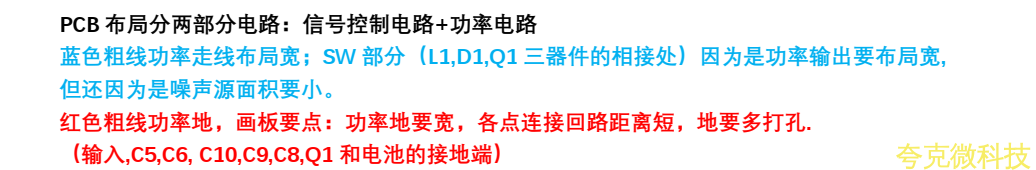

3, PCB 图和 3D 显示图

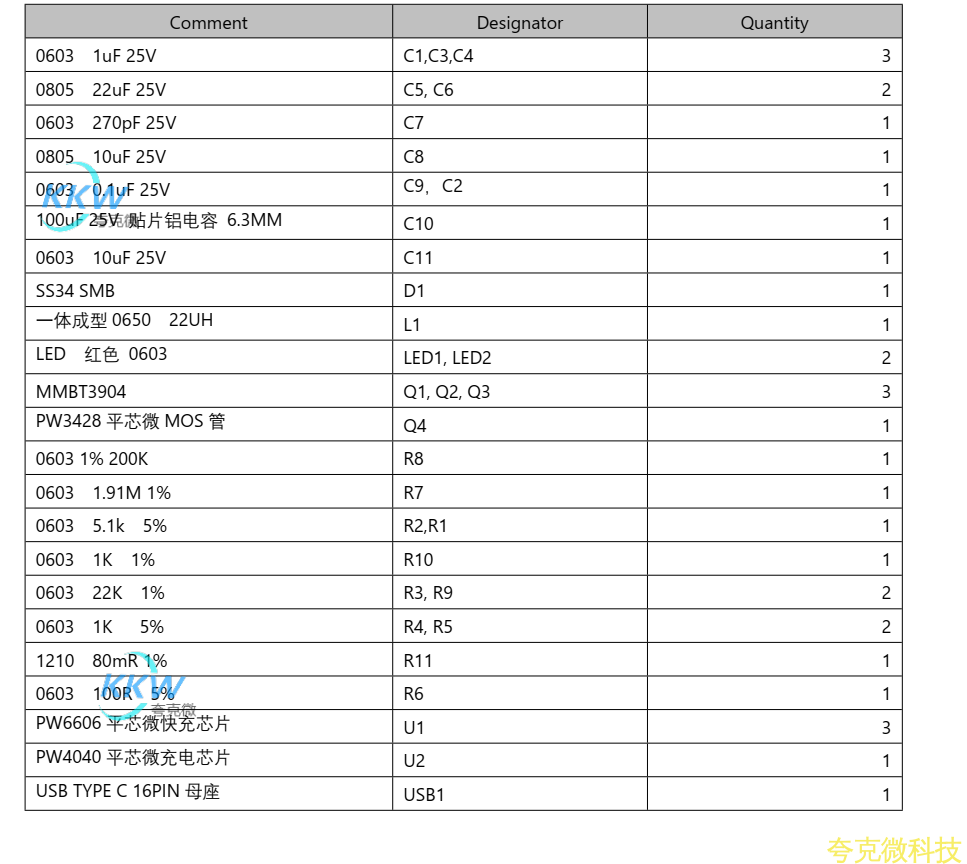

4, BOM 物料表
