PW4053A， USB C 口 5V3A 输入,三节串联锂电池充电管理板
1 电路板 PCB 描述：
1.1 名称： PW4053A， USB C 口 5V3A 输入,三节串联锂电池充电管理板，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 充电电流(输出)： 1A
1.1 名称： PW4053A， USB C 口 5V3A 输入,三节串联锂电池充电管理板，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 充电电流(输出)： 1A
详情
1 电路板 PCB 描述：
1.1 名称： PW4053A， USB C 口 5V3A 输入,三节串联锂电池充电管理板，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 充电电流(输出)： 1A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4053A
PW4053A 锂电池充电管理芯片， 可达 1A 充电电流电池端，支持三串锂电池充电。
1.1 名称： PW4053A， USB C 口 5V3A 输入,三节串联锂电池充电管理板，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 充电电流(输出)： 1A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4053A
PW4053A 锂电池充电管理芯片， 可达 1A 充电电流电池端，支持三串锂电池充电。

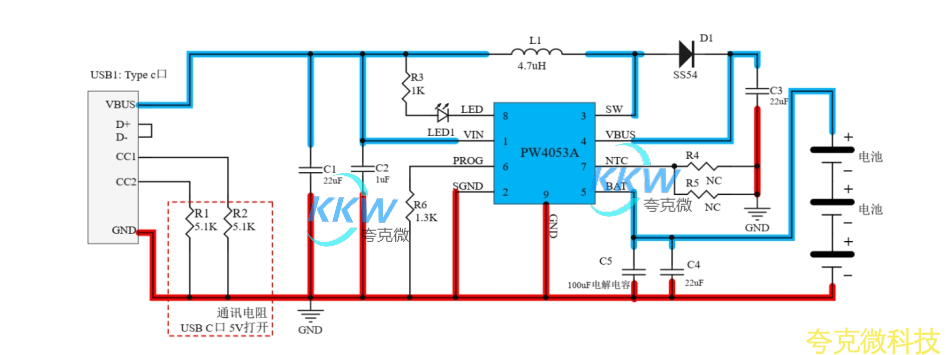

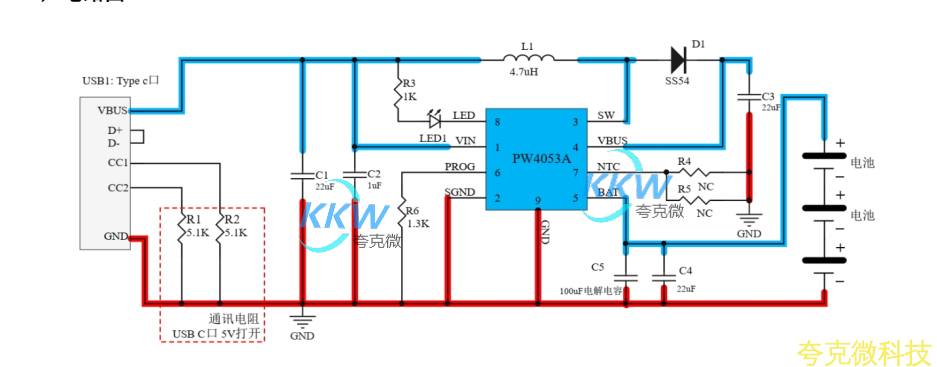

2， 电路图：

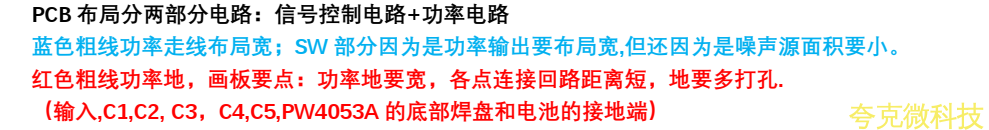

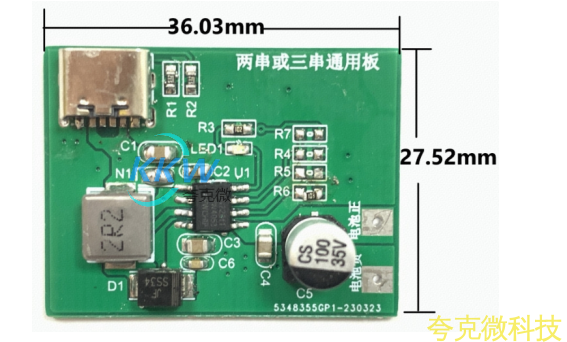

3， PCB 图和 3D 显示图

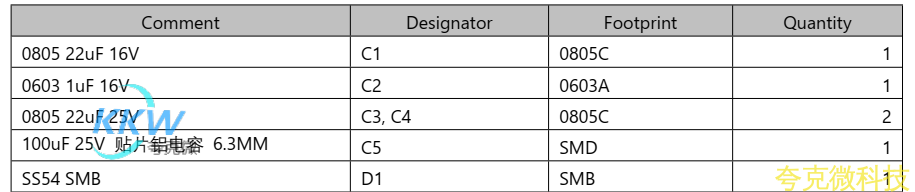

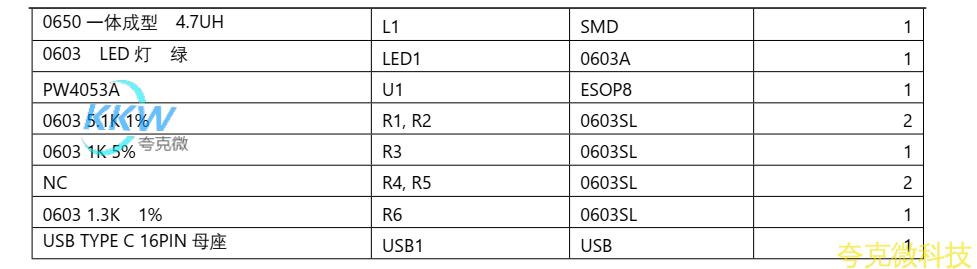

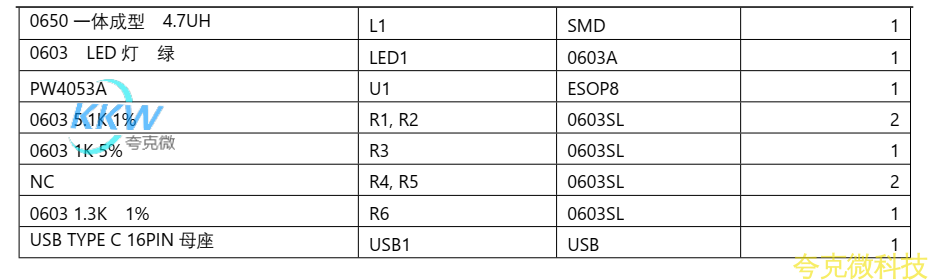

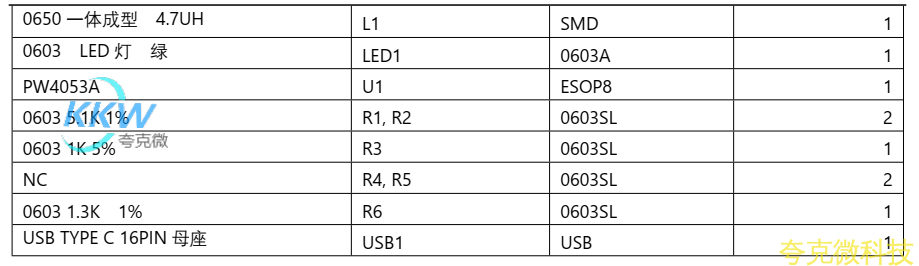

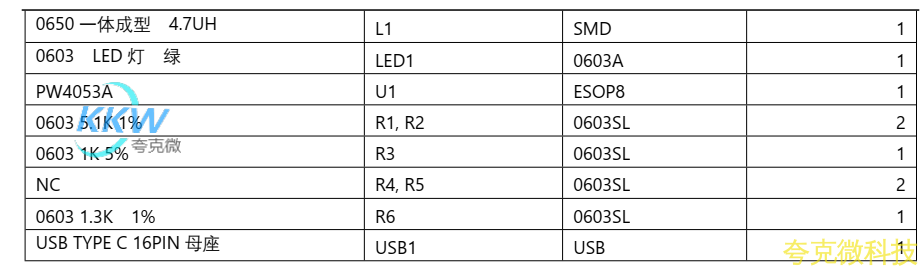

4， BOM 物料表
