USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V
1 电路板 PCB 描述：
1.1 名称： USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V ，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.1 名称： USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V ，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V ，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4053M
PW4053M 锂电池充电管理芯片， 可达 3A 充电电流， ，支持三串锂电池充电。
2， 过压保护电路： PW2609A
PW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭， 默认 6.1V， 40V 输入保护。
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护
1.1 名称： USB C 口输入含过压保护,三节串联锂电池充电管理板 12.6V ，
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ， Max 输入电流： 2A
1.6 1.6 芯片功能简介：
1， 锂电池充电电路： PW4053M
PW4053M 锂电池充电管理芯片， 可达 3A 充电电流， ，支持三串锂电池充电。
2， 过压保护电路： PW2609A
PW2609A 是 USB 输入过压保护芯片芯片，可调输入过压关闭， 默认 6.1V， 40V 输入保护。
作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护

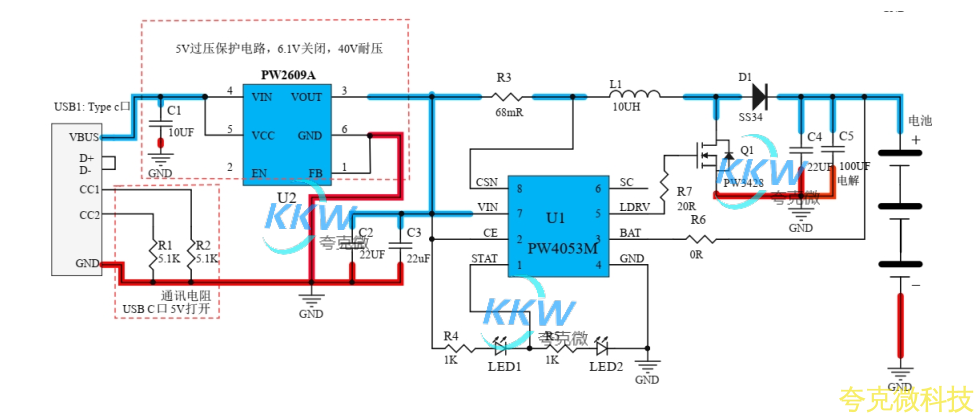

2， 电路图：

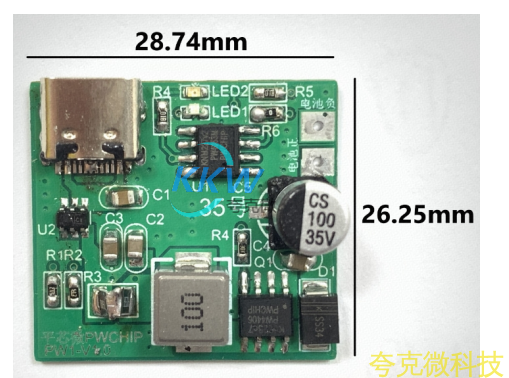

3， PCB 图和 3D 显示图

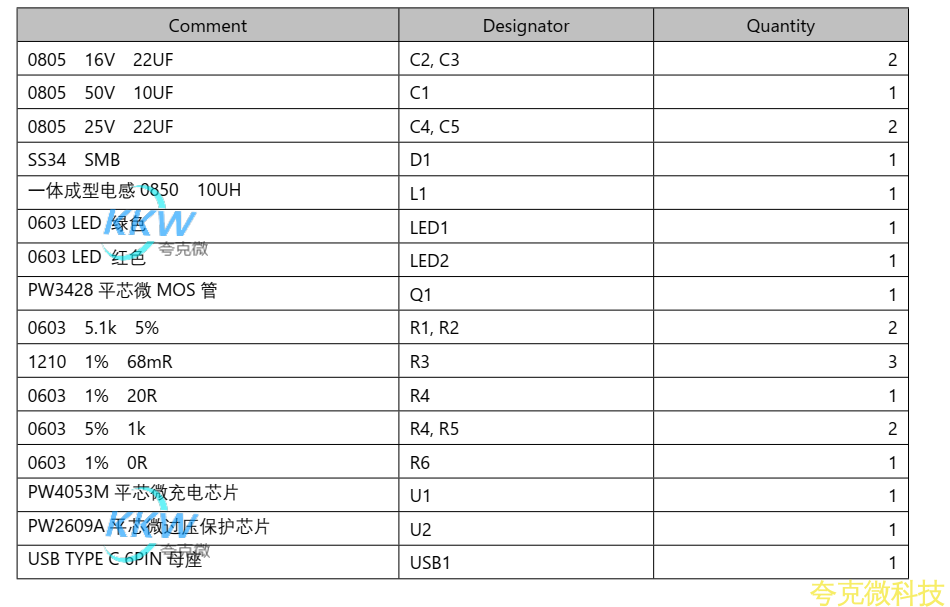

4， BOM 物料表
