5V-9V2A 快充 PD 输入给 16.8V 四串锂电池 1A 充电板
1 电路板 PCB 描述：
1.1 名称： 5V-9V2A 快充 PD 输入给 16.8V 四串锂电池 1A 充电板
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组， 四串 3.7V 锂电池，充满 16.8V
1.4 输入电压： 5V-9V （充电亮灯，充满转灯）
1.5 Max 输入电流： 2A
1.1 名称： 5V-9V2A 快充 PD 输入给 16.8V 四串锂电池 1A 充电板
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组， 四串 3.7V 锂电池，充满 16.8V
1.4 输入电压： 5V-9V （充电亮灯，充满转灯）
1.5 Max 输入电流： 2A
详情
1 电路板 PCB 描述：
1.1 名称： 5V-9V2A 快充 PD 输入给 16.8V 四串锂电池 1A 充电板
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组， 四串 3.7V 锂电池，充满 16.8V
1.4 输入电压： 5V-9V （充电亮灯，充满转灯）
1.5 Max 输入电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4040
PW4040 锂电池充电管理芯片，可达 3.5A 充电电流， 可调输出充电电压，支持宽输入电压
2， USB C 口 PD 快充协议芯片： PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
1.1 名称： 5V-9V2A 快充 PD 输入给 16.8V 四串锂电池 1A 充电板
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组， 四串 3.7V 锂电池，充满 16.8V
1.4 输入电压： 5V-9V （充电亮灯，充满转灯）
1.5 Max 输入电流： 2A
1.6 芯片功能简介：
1， 锂电池充电电路： PW4040
PW4040 锂电池充电管理芯片，可达 3.5A 充电电流， 可调输出充电电压，支持宽输入电压
2， USB C 口 PD 快充协议芯片： PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。

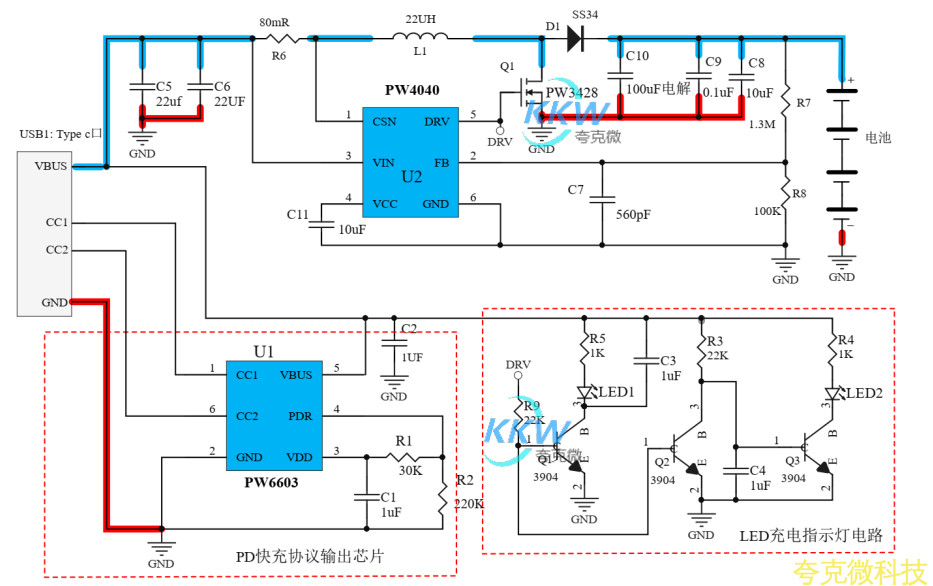

2， 电路图：

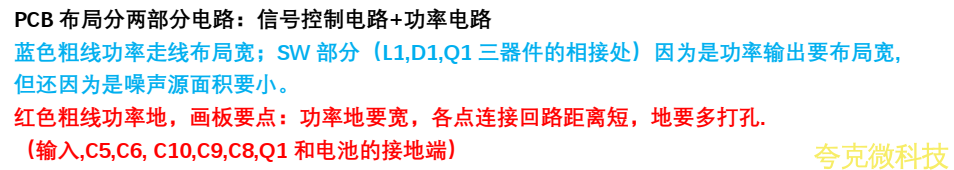

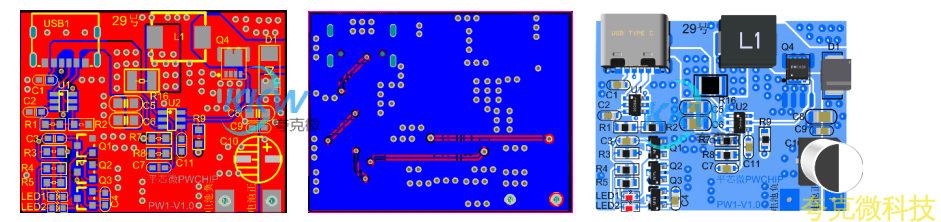

3， 3,PCB 图和 3D 显示图

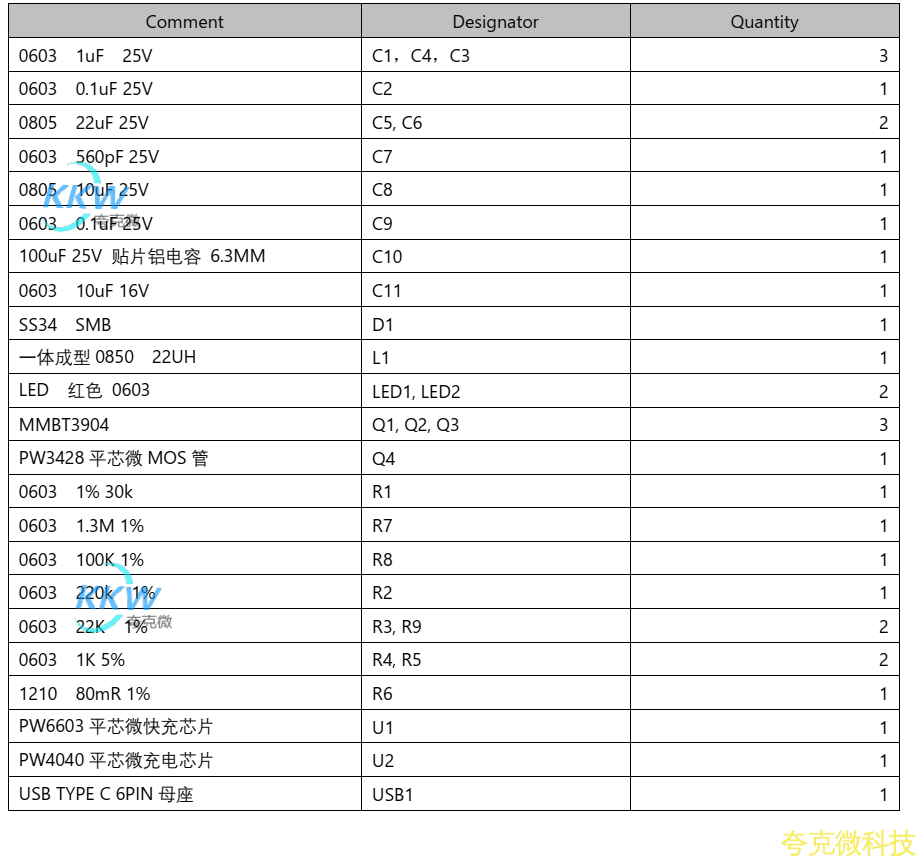

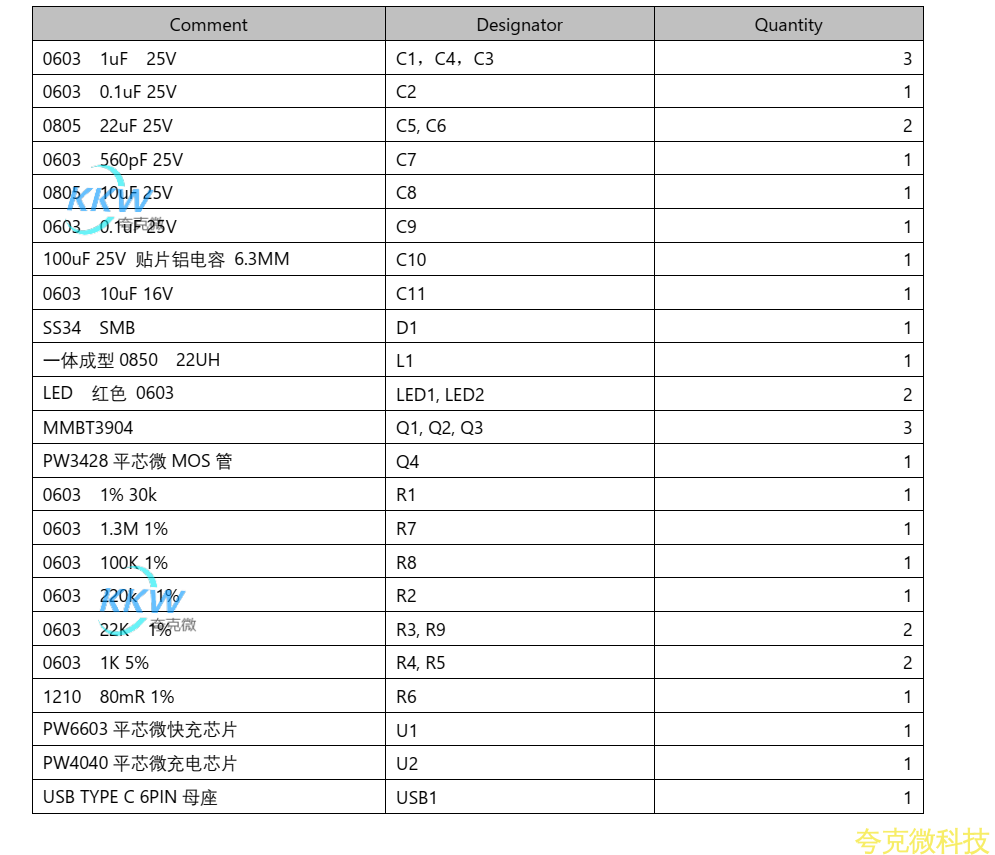

4， BOM 物料表
