PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1 电路板 PCB 描述：
1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）
1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）
详情
1 电路板 PCB 描述：
1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）
1.5 芯片功能简介：
1， 降压芯片： PW2051
PW2051 输入电压 2.5V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 1.5A， 封装 SOT23-5。
2， 降压芯片： PW2052
PW2052 输入电压 2.5V～ 5.5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-5。
3， 降压芯片： PW2052B
PW2052B 输入电压 2.3V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-6。
4， 降压芯片： PW2053
PW2053 输入电压 2.5V～ 5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOT23-5。
5， 降压芯片： PW2058
PW2058 输入电压 2V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 0.8A， 封装 SOT23-5。
1.1 名称： PW2051， PW2052,PW2052B， PW2053， PW2058 降压电路板
1.2 应用：电压降压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 1.2V， 2.5V， 3.0V， 3.3V（需满足 VIN>VOUT）
1.5 芯片功能简介：
1， 降压芯片： PW2051
PW2051 输入电压 2.5V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 1.5A， 封装 SOT23-5。
2， 降压芯片： PW2052
PW2052 输入电压 2.5V～ 5.5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-5。
3， 降压芯片： PW2052B
PW2052B 输入电压 2.3V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 2A， 封装 SOT23-6。
4， 降压芯片： PW2053
PW2053 输入电压 2.5V～ 5V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 3A， 封装 SOT23-5。
5， 降压芯片： PW2058
PW2058 输入电压 2V～ 6V， 可通过 R1,R2 设置恒压输出电压值， 电流可高达 0.8A， 封装 SOT23-5。

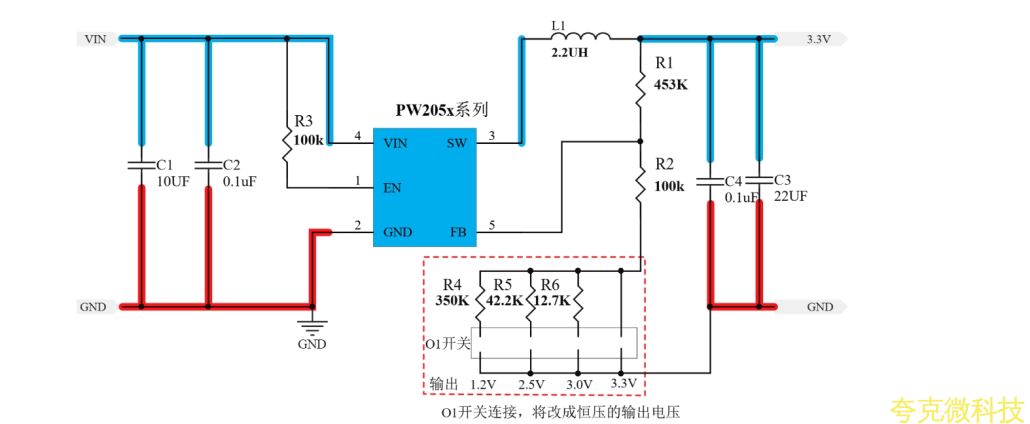

2， 电路图：

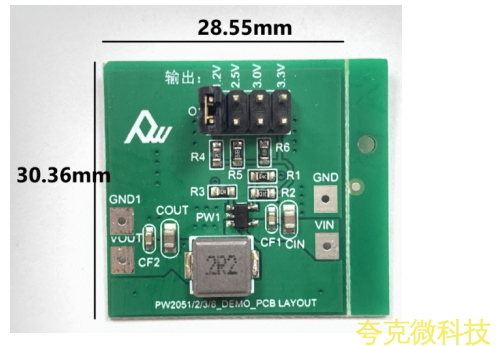

3， PCB 图和 3D 显示图

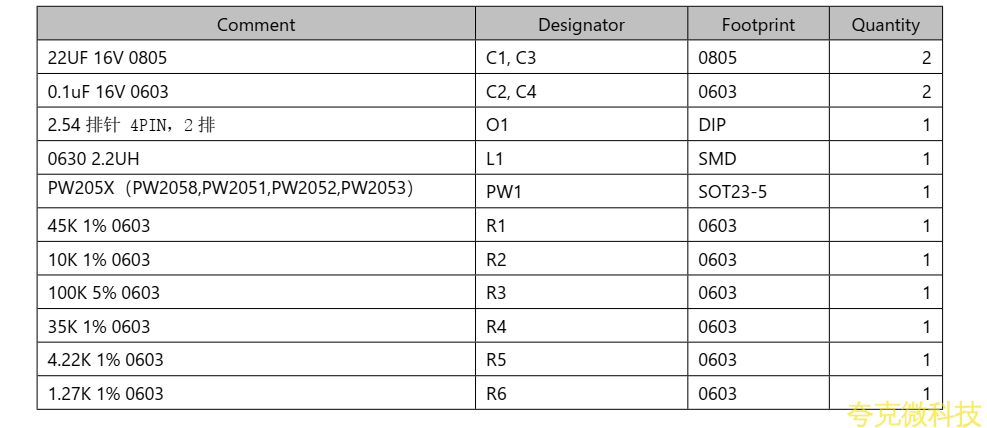

4， BOM 物料表
