![f_9a81aab78947774dd89e1ed5eaa2df52.png 干电池锂电池升降压 3.3V0.3A 恒压输出电路板](/file.php?f=202310/f_9a81aab78947774dd89e1ed5eaa2df52.png&t=png&o=product&s=&v=1670060287)

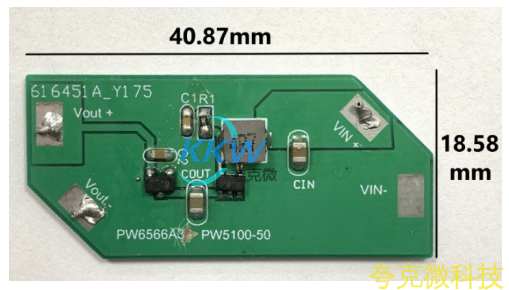

干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1, 电路板 PCB 描述:
1.1 名称: 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用:升压-降压 3.3V 电压转换板
1.3 VIN 输入电压: 0.8V-5V
1.4 VOUT 输出电压: 3.3V 0.3A
1.1 名称: 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用:升压-降压 3.3V 电压转换板
1.3 VIN 输入电压: 0.8V-5V
1.4 VOUT 输出电压: 3.3V 0.3A
详情
1, 电路板 PCB 描述:
1.1 名称: 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用:升压-降压 3.3V 电压转换板
1.3 VIN 输入电压: 0.8V-5V
1.4 VOUT 输出电压: 3.3V 0.3A
1.5 芯片功能简介:
1, 升压电源芯片: PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片, 输入电压 0.7V~ 5V,固定输
出版本选择, 输出电流可达至 500mA, 外围仅 2 个贴片陶瓷电容,一个小电感
2, LDO 线性降压芯片: PW6206
PW6206 是一款低静态电流 LDO 稳压芯片, 输入电压 4.75V~ 40V, 固定输出版本选择 3.3V, 5V,
采用 SOT23-3 封装。
1.1 名称: 干电池锂电池升降压 3.3V0.3A 恒压输出电路板
1.2 应用:升压-降压 3.3V 电压转换板
1.3 VIN 输入电压: 0.8V-5V
1.4 VOUT 输出电压: 3.3V 0.3A
1.5 芯片功能简介:
1, 升压电源芯片: PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片, 输入电压 0.7V~ 5V,固定输
出版本选择, 输出电流可达至 500mA, 外围仅 2 个贴片陶瓷电容,一个小电感
2, LDO 线性降压芯片: PW6206
PW6206 是一款低静态电流 LDO 稳压芯片, 输入电压 4.75V~ 40V, 固定输出版本选择 3.3V, 5V,
采用 SOT23-3 封装。

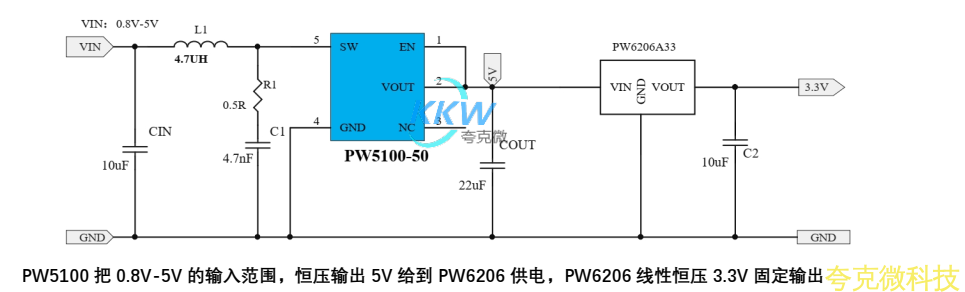

2,电路图:
3, PCB 图和 3D 显示图

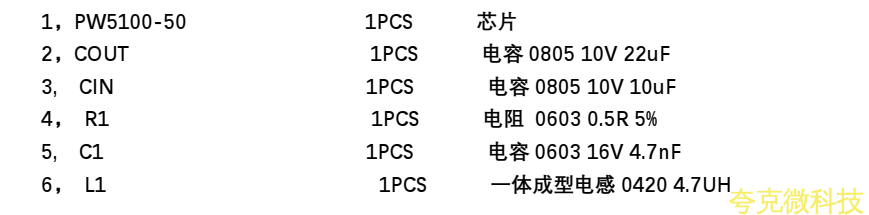

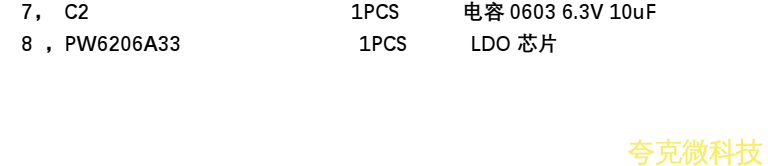

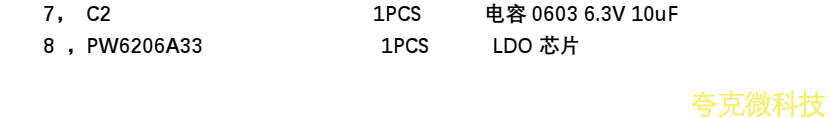

4, BOM 物料表
