干电池锂电池升降压 3.3V0.5A 恒压输出电路板

1， 电路板 PCB 描述：
1.1 名称： 干电池锂电池升降压 3.3V0.5A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 0.8V-5V
1.4 VOUT 输出电压： 3.3V 0.5A
1.5 芯片功能简介：
1， 升压电源芯片： PW5100
PW5100 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压 0.7V～ 5V，固定输
出版本选择， 输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感
2， DC-DC 降压芯片： PW2058
PW2058 是一款低静态电流低压差的 DC-DC 降压稳压芯片， 输入电压 2V～ 6V， 可调输出， 电流
可达 0.8A， 采用 SOT23-5 封装。

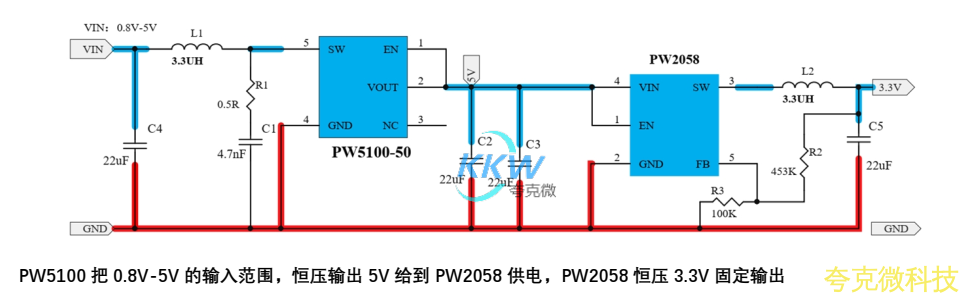

2，电路图：

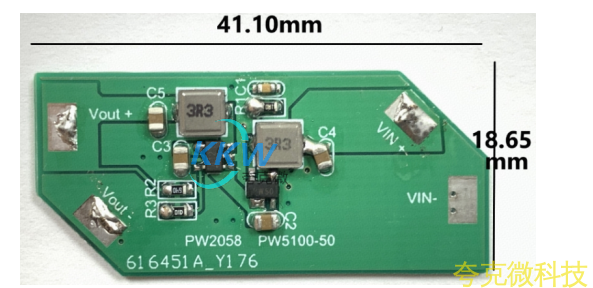

3， PCB 图和 3D 显示图

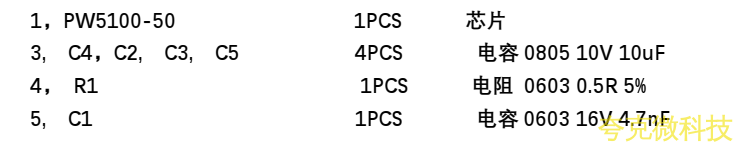

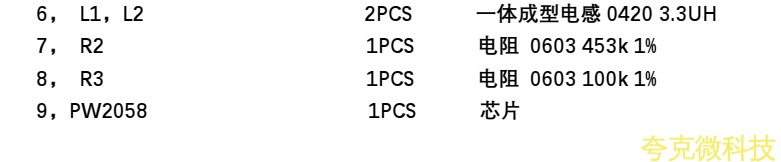

4 ， BOM 物料表
