2.5V-5V 升降压 3.3V1.5A 恒压输出电路板

1， 电路板 PCB 描述：
1.1 名称： 2.5V-5V 升降压 3.3V1.5A 恒压输出电路板
1.2 应用：升压-降压 3.3V 电压转换板
1.3 VIN 输入电压： 2.5V-5V
1.4 VOUT 输出电压： 3.3V 1.5A
1.5 芯片功能简介：
1， 升压电源芯片： PW5300A
PW5300A 是一款锂电池升压芯片， 输入电压 2.3V～ 10V，可调输出选择， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 1.2A（输出 6W 左右计算）
2， DC-DC 降压芯片： PW2162
PW2162 是一款 DC-DC 降压稳压芯片， 输入电压 4.5V～ 16V，可调输出电压， 电流可达 2A， 采用
SOT23-6 封装。

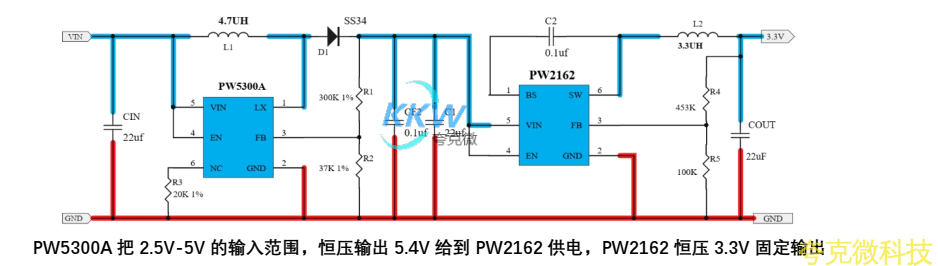

2，电路图：

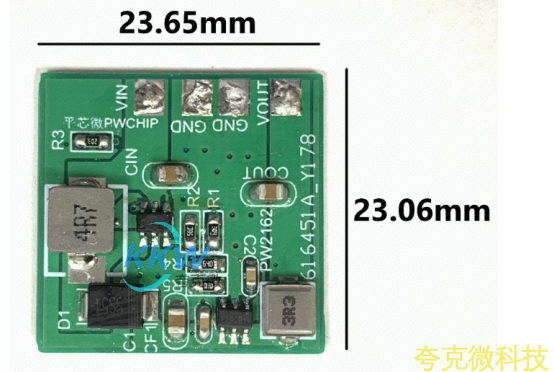

3， PCB 图和 3D 显示图

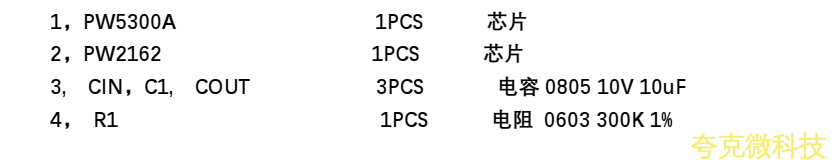

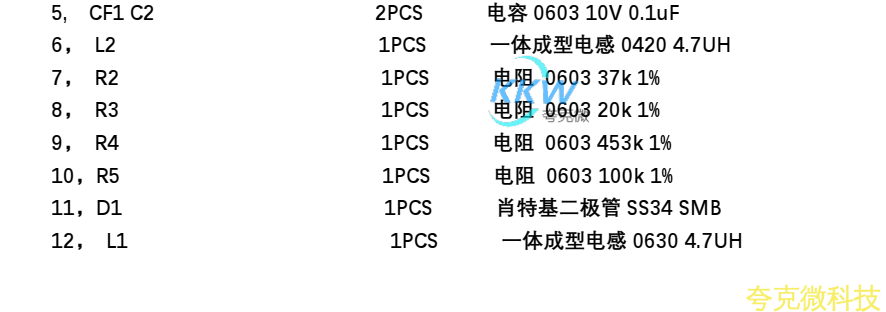

4， BOM 物料表
