3V-5V 升压 8.4V0.5A 电路板， PW5300
1， 电路板 PCB 描述：
1.1 名称： 3V-5V 升压 8.4V0.5A 电路板， PW5300
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-5V
1.4 VOUT 输出电压： 8.4V 0.5A
1.1 名称： 3V-5V 升压 8.4V0.5A 电路板， PW5300
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-5V
1.4 VOUT 输出电压： 8.4V 0.5A
详情
1， 电路板 PCB 描述：
1.1 名称： 3V-5V 升压 8.4V0.5A 电路板， PW5300
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-5V
1.4 VOUT 输出电压： 8.4V 0.5A
1.5 芯片功能简介：
1， 电源芯片： PW5300
PW5300 是一款锂电池升压芯片， 输入电压 2.6V～ 5V， 可调输出选择， 通过 R1,R2 设置恒压输出电压
输出电流可达 12V（输出 6W 左右计算）
1.1 名称： 3V-5V 升压 8.4V0.5A 电路板， PW5300
1.2 应用：升压电压转换板
1.3 VIN 输入电压： 3V-5V
1.4 VOUT 输出电压： 8.4V 0.5A
1.5 芯片功能简介：
1， 电源芯片： PW5300
PW5300 是一款锂电池升压芯片， 输入电压 2.6V～ 5V， 可调输出选择， 通过 R1,R2 设置恒压输出电压
输出电流可达 12V（输出 6W 左右计算）

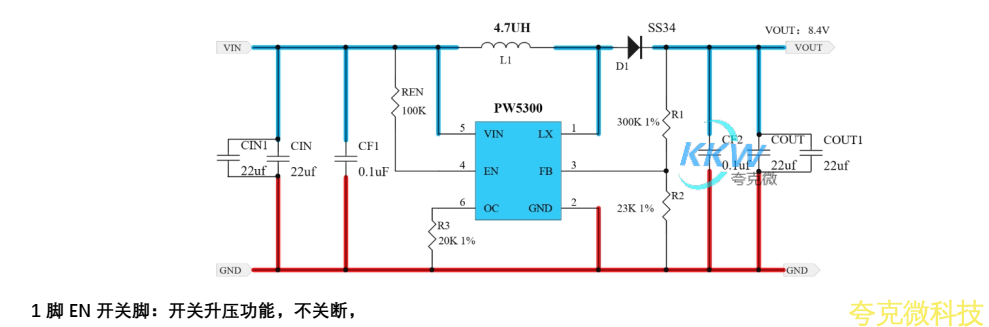

2，电路图：
3， PCB 图和 3D 显示图

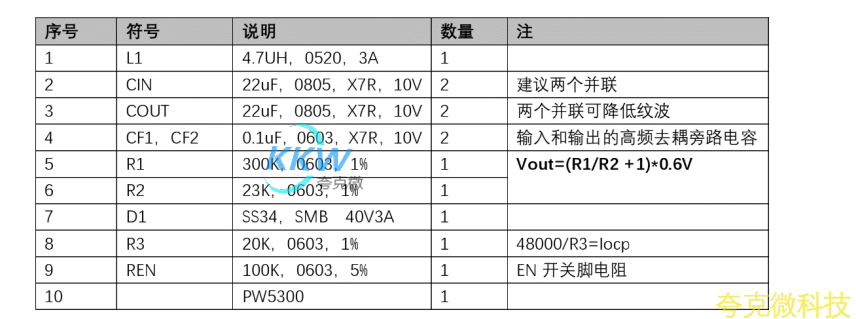

4， BOM 物料表
