锂电池升压 5V3A 电路板， PW5303
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 5V3A 电路板， PW5303
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 2.5V-4.4V
1.4 VOUT 输出电压： 5V 3A
1.1 名称： 锂电池升压 5V3A 电路板， PW5303
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 2.5V-4.4V
1.4 VOUT 输出电压： 5V 3A
详情
1， 电路板 PCB 描述：
1.1 名称： 锂电池升压 5V3A 电路板， PW5303
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 2.5V-4.4V
1.4 VOUT 输出电压： 5V 3A
1.5 芯片功能简介：
1， 电源芯片： PW5303
PW5303 是一款锂电池升压芯片， 输入电压 2.5V～ 4.5V， 可调输出至 5.3V， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 2.4A。
1.1 名称： 锂电池升压 5V3A 电路板， PW5303
1.2 应用： 升压电压转换板
1.3 VIN 输入电压： 2.5V-4.4V
1.4 VOUT 输出电压： 5V 3A
1.5 芯片功能简介：
1， 电源芯片： PW5303
PW5303 是一款锂电池升压芯片， 输入电压 2.5V～ 4.5V， 可调输出至 5.3V， 通过 R1,R2 设置恒压输出
电压 输出电流可达至 2.4A。
2， 电路图：

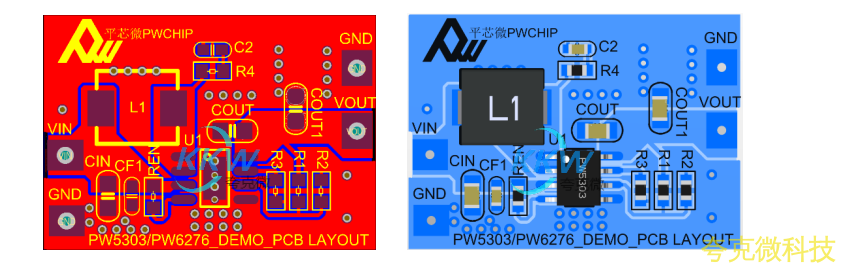

3， PCB 图和 3D 显示图

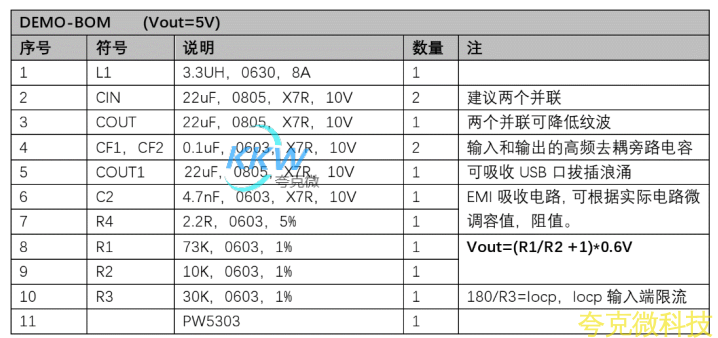

4， BOM 物料表
