四节串联锂电池保护方案板， 10A 过流
1 电路板 PCB 描述：
1.1 名称：四节串联锂电池保护方案板， 10A 过流，
1.2 应用： 14.8V 锂电池组：四串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.4 （P+/P-）保护板输入电压： 10V-16.8V， 16.8V 充满,
四串锂电池组放电电压： 9.6V∽16.8V。 瞬间电流 10A，工作电流推荐 5A 以下
1.1 名称：四节串联锂电池保护方案板， 10A 过流，
1.2 应用： 14.8V 锂电池组：四串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.4 （P+/P-）保护板输入电压： 10V-16.8V， 16.8V 充满,
四串锂电池组放电电压： 9.6V∽16.8V。 瞬间电流 10A，工作电流推荐 5A 以下
详情
1 电路板 PCB 描述：
1.1 名称：四节串联锂电池保护方案板， 10A 过流，
1.2 应用： 14.8V 锂电池组：四串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.4 （P+/P-）保护板输入电压： 10V-16.8V， 16.8V 充满,
四串锂电池组放电电压： 9.6V∽16.8V。 瞬间电流 10A，工作电流推荐 5A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW1116
PW1116 四串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
1.1 名称：四节串联锂电池保护方案板， 10A 过流，
1.2 应用： 14.8V 锂电池组：四串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）
1.4 （P+/P-）保护板输入电压： 10V-16.8V， 16.8V 充满,
四串锂电池组放电电压： 9.6V∽16.8V。 瞬间电流 10A，工作电流推荐 5A 以下
1.5 芯片功能简介：
1， 锂电池保护电路： PW1116
PW1116 四串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

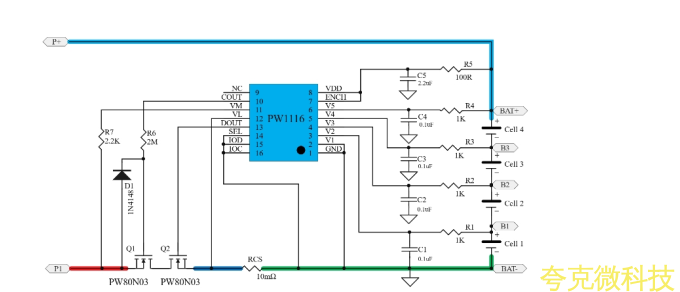

2， 电路图：

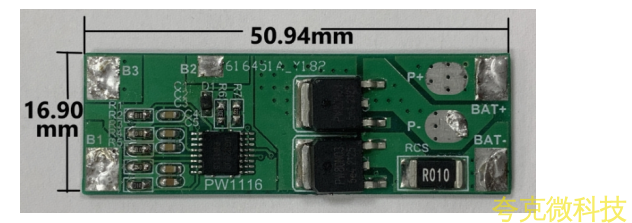

3， PCB 图和 3D 显示图

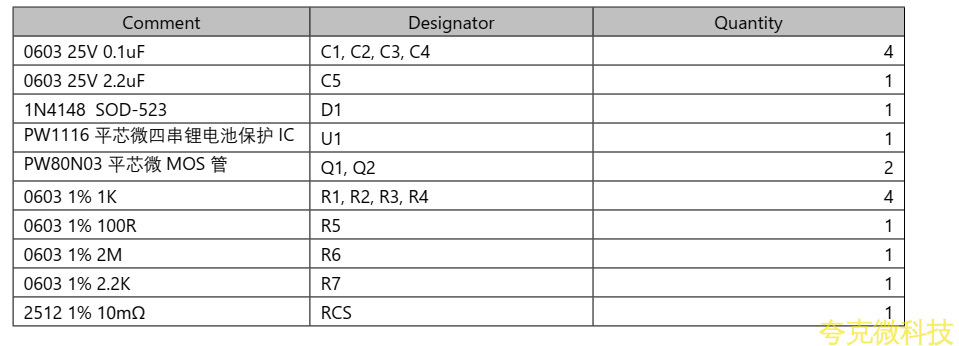

4， BOM 物料表
