用于 3.7V 的锂电池组，可以通 过 USB Type-C 口输入 5V 电压， 最大充电电流为 500mA

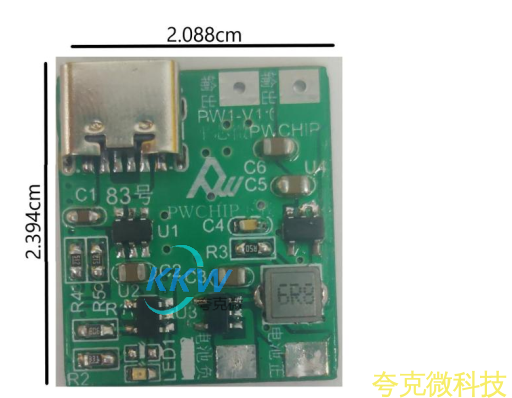

这是一个锂电池充放电电路板，可以用来便捷地充电。 它适用于 3.7V 的锂电池组，可以通
过 USB Type-C 口输入 5V 电压， 最大充电电流为 500mA 。 输出电压为 5V ， 电流最大可达
500mA 。

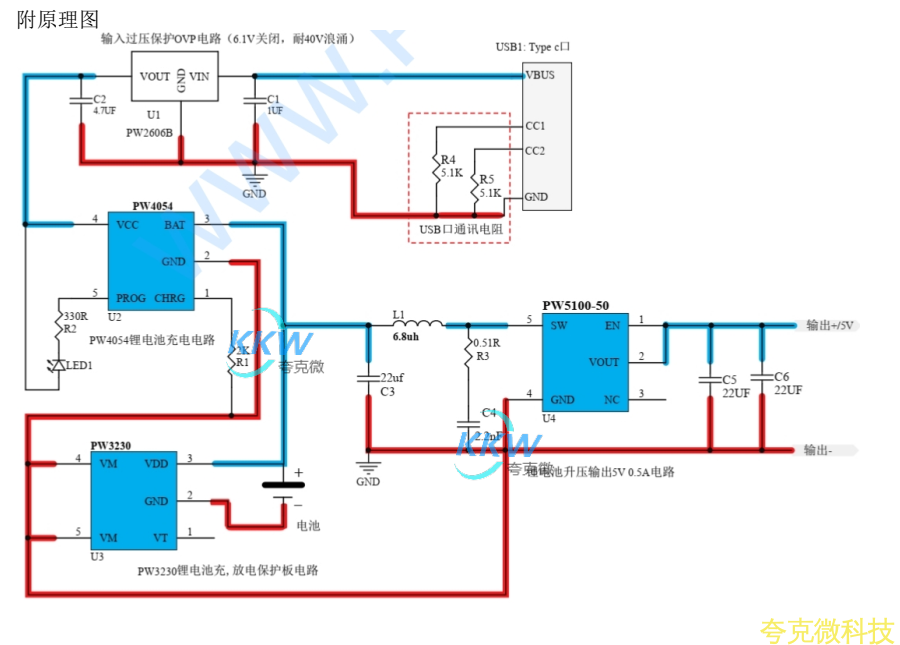

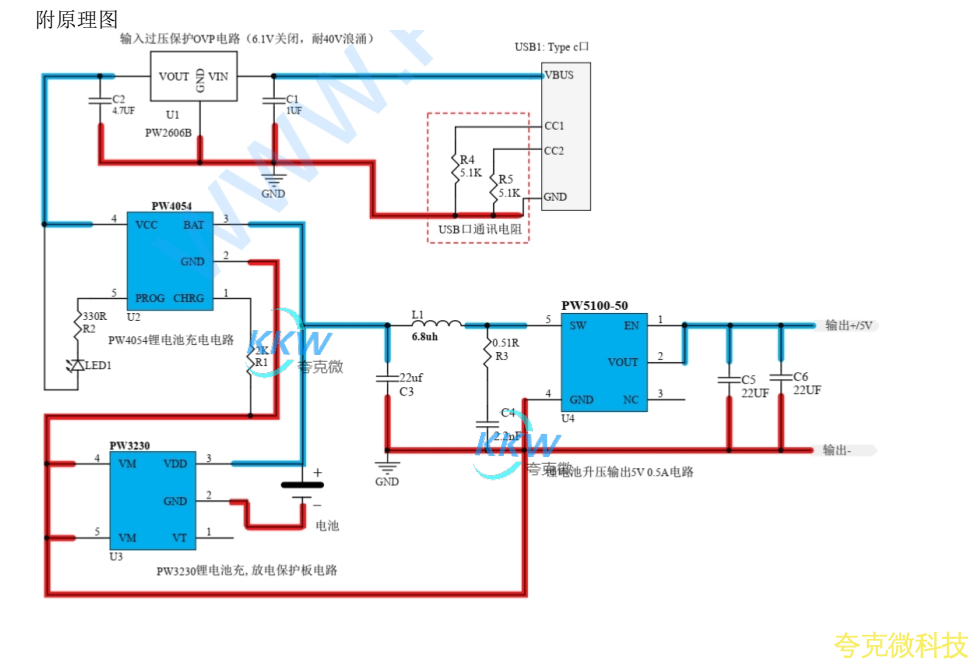

这个电路板有四个芯片： PW4054 ， PW2606B ， PW5100-50 和 PW3230 。
1 、 PW4054 是锂电池充电管理芯片， 可以实现最大 0.5A 的充电电流，支持单节锂电池充电。
2 、 PW2606B 是 USB 输入过压保护芯片， 可以在输入过压 6.1V 时关闭， 耐受最高 40V 的输
入电压， 最大过流保护为 1A 。这个芯片的作用是保护电路板，防止误插高压、 USB 热拔插
尖峰和快充充电器损坏等异常高压情况。
3 、 PW5100-50 是升压输出芯片， 可以将 0.7V-5V 的输入电压升压至固定的 5V 输出电压， 输
出电流最大可达 500mA ， 静态电流为 10uA 。

4 、 PW3230 是锂电池充放电保护板芯片，可以实现充电和放电保护，不需要外围元器件。
