锂电池充放电板

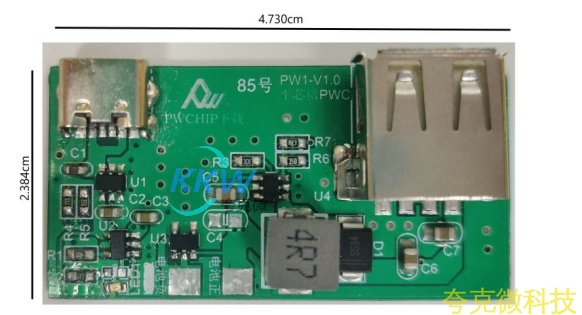

这是一个名为 " 锂电池充放电板 " 的电路板，适用于方便的充电设备等。 它可以充放 3.7V 的
锂电池组， 充满后电池指示灯会熄灭。 电路板有一个 USB Type-C 接口， 可以通过 5V 500mA
的输入电流进行充电， 并提供 5V 1A 的输出电流， 以供使用。 此外， 该电路板还带有过压保
护电路，可以保护充电器和设备。

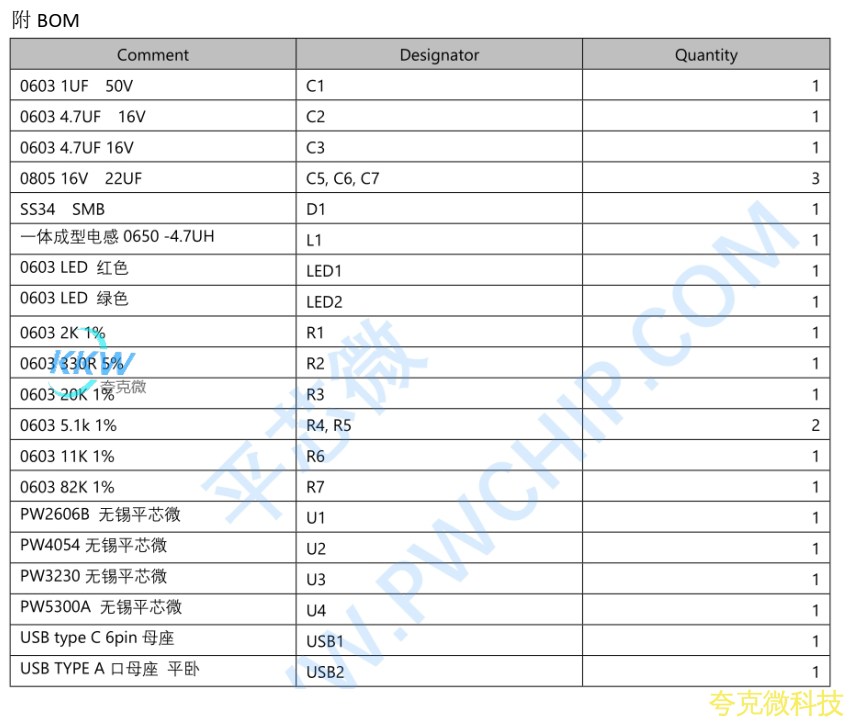

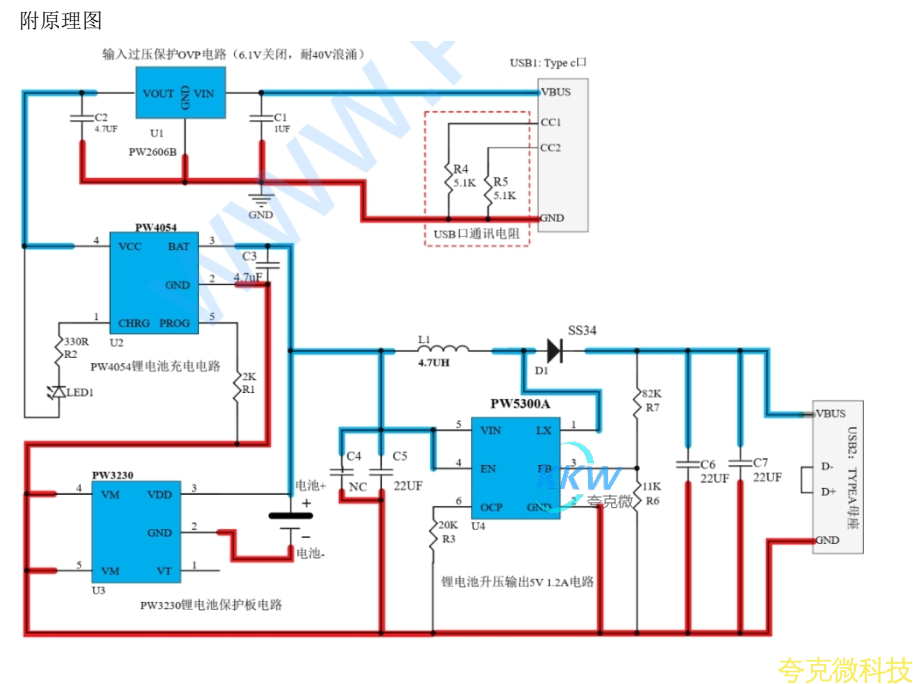

该电路板包含以下芯片：
1 、 PW4054 锂电池充电管理芯片， 可支持最大 0.5A 的充电电流， 支持 1 节锂电池充电。
2 、 PW5300A 升压输出芯片电路， 可以将 2.2V-16V 的输入电压升压至可调的最大 20V ， 电流
可达 1200mA （ 当输入电压为 3.7V ， 输出电压为 5V 时）。
3 、 PW3230 锂电池保护电路，无需外部元器件。
4 、 PW2606B 过压保护芯片， 可以保护电路免受高压、 热插拔或损坏的快速充电器等异常情
况的影响。 PW2606B 过压保护芯片的主要作用有三个方面： 1. 防止错误地插入高电压； 2. 防

止 USB 热插拔尖峰； 3. 保护充电器损坏时的异常高电压。
