用于锂电池的 5V 0.5A 充电和 5V 1.2A 升压输出

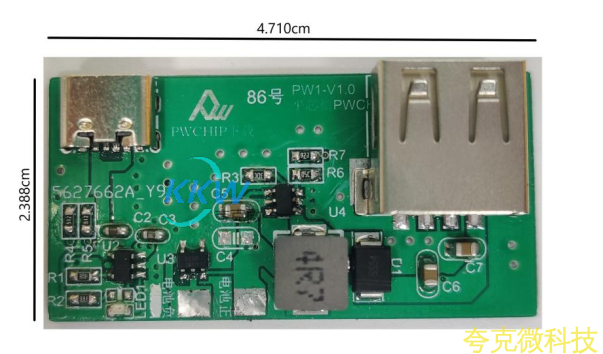

这是一个电路板 PCB， 用于锂电池的 5V 0.5A 充电和 5V 1.2A 升压输出。它可以用于便携式
充电设备等应用场合。该电路板可支持多节锂电池组（串联或并联） 并充满到 4.2V（充电
时指示灯亮，充满时指示灯灭）。 输入电源是 USB Type-C 口， 电压为 5V， 充电电流为
500mA。 输出电压为 5V， 电流可达 1200mA（ 当输入电压为 3.7V 时）。

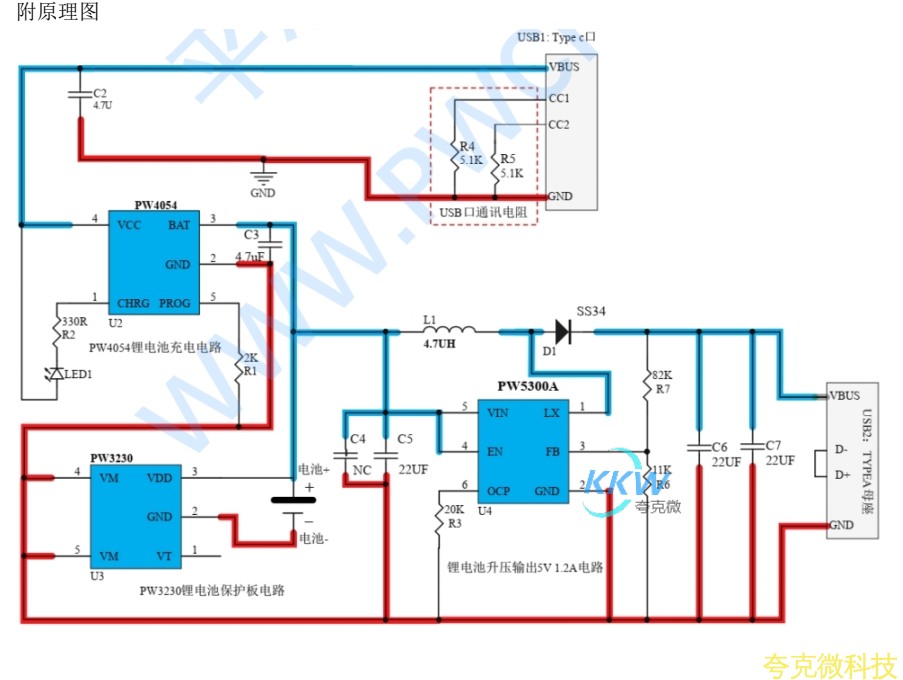

该电路板采用了三种不同的芯片： PW4054、 PW5300A 和 PW3230。 PW4054 是一款锂电池
充电管理芯片， 支持最大充电电流为 0.5A，适用于单节锂电池充电。 PW5300A 是一款升压
输出芯片电路， 支持输入电压范围为 2.2V-16V， 输出电压可调至 20V， 输出电流可达 1200mA
（ 当输入电压为 3.7V 时， 输出电压为 5V）。 PW3230 是一款锂电池充放电保护板芯片，无
需额外的外围元件。
这个电路板可以方便地为锂电池提供充电和升压输出功能， 非常适合便携式充电设备等应用

场合。
