锂电池充放电板子用于 3.7V 锂电池组

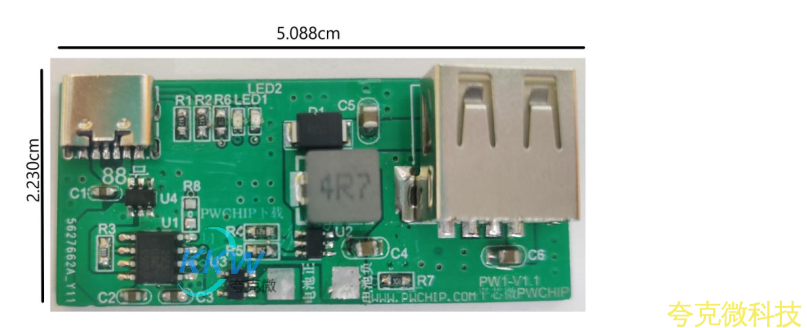

这是一块名为"锂电池充放电板子"的电路板， 可用于方便的充电设备等应用场合。 它适用于
3.7V 锂电池组，可以支持多节并联或单节串联，当电池充满电时， LED2 会亮起，正在充电
时， LED1 会亮起， 如果未连接电池， 则 LED1 会闪烁。 它具有 USB Type-C 接口， 可以提供最
高 1A 的充电电流和最高 1200mA 的 5V 输出电流（ 3.7V 锂电池电压）。
3.7V 锂电池组，可以支持多节并联或单节串联，当电池充满电时， LED2 会亮起，正在充电
时， LED1 会亮起， 如果未连接电池， 则 LED1 会闪烁。 它具有 USB Type-C 接口， 可以提供最
高 1A 的充电电流和最高 1200mA 的 5V 输出电流（ 3.7V 锂电池电压）。
详情
这是一块名为"锂电池充放电板子"的电路板， 可用于方便的充电设备等应用场合。 它适用于
3.7V 锂电池组，可以支持多节并联或单节串联，当电池充满电时， LED2 会亮起，正在充电
时， LED1 会亮起， 如果未连接电池， 则 LED1 会闪烁。 它具有 USB Type-C 接口， 可以提供最
高 1A 的充电电流和最高 1200mA 的 5V 输出电流（ 3.7V 锂电池电压）。

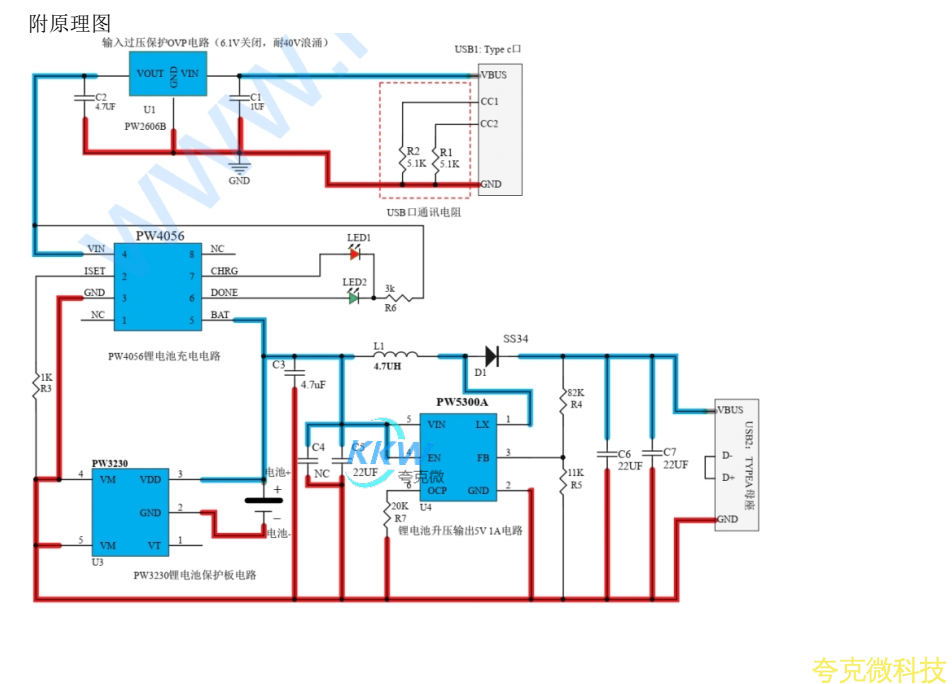

该电路板采用了几种不同的芯片来实现其功能：
1、 PW4056 是一种锂电池充电管理芯片， 支持最高 1A 的充电电流， 可同时支持多节并联的
锂电池充电。
2、 PW5300A 是一种升压输出芯片，它可以将输入电压（ 2.2V-16V） 升压输出至可调至 20V，
并可提供最高 1200mA 的电流， 当输入为 3.7V 时输出为 5V。
3、 PW3230 是一种锂电池充电放电保护板芯片，无需外围元器件。
4、 PW2606B 是一种 USB 输入过压保护芯片， 可在输入电压达到 6.1V 时自动关闭，最高能
耐受 40V 输入电压， 并支持最高 1A 的过流保护。 它可以用于防止误插高压、 USB 热插拔尖
峰和快充充电器损坏等异常情况的保护。
3.7V 锂电池组，可以支持多节并联或单节串联，当电池充满电时， LED2 会亮起，正在充电
时， LED1 会亮起， 如果未连接电池， 则 LED1 会闪烁。 它具有 USB Type-C 接口， 可以提供最
高 1A 的充电电流和最高 1200mA 的 5V 输出电流（ 3.7V 锂电池电压）。
该电路板采用了几种不同的芯片来实现其功能：
1、 PW4056 是一种锂电池充电管理芯片， 支持最高 1A 的充电电流， 可同时支持多节并联的
锂电池充电。
2、 PW5300A 是一种升压输出芯片，它可以将输入电压（ 2.2V-16V） 升压输出至可调至 20V，
并可提供最高 1200mA 的电流， 当输入为 3.7V 时输出为 5V。
3、 PW3230 是一种锂电池充电放电保护板芯片，无需外围元器件。
4、 PW2606B 是一种 USB 输入过压保护芯片， 可在输入电压达到 6.1V 时自动关闭，最高能
耐受 40V 输入电压， 并支持最高 1A 的过流保护。 它可以用于防止误插高压、 USB 热插拔尖
峰和快充充电器损坏等异常情况的保护。
该电路板可以方便地为锂电池组提供充电和放电功能， 并具有输入过压保护等安全保护功能。
