锂电池充放电电路板， 可以充电和放电 5V 1A， 输入电压为 6.5V 时自动关闭

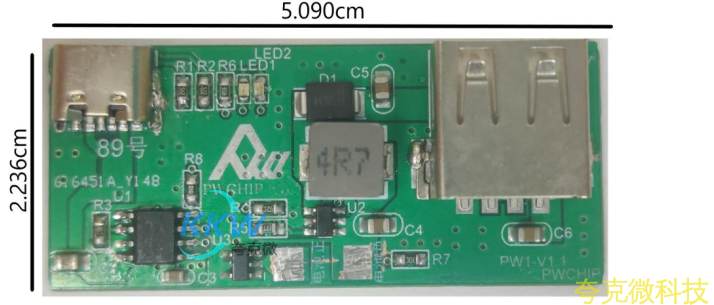

这是一块锂电池充放电电路板， 可以充电和放电 5V 1A， 输入电压为 6.5V 时自动关闭。 它适
用于便携式充电设备等应用。 它可以使用 3.7V 的锂电池组，可以是多并或单串的组合形式，
充满电后电压为 4.2V。在充电过程中， LED1 亮； 充满后， LED2 亮； 如果没有接电池， LED1
会闪烁。
它有一个 USB Type-C 接口， 可以提供 5V 电压， 充电电流最高可达 1000mA。 它还可以输出 5V
电压， 电流可达 1200mA， 适用于 3.7V 的锂电池电压。

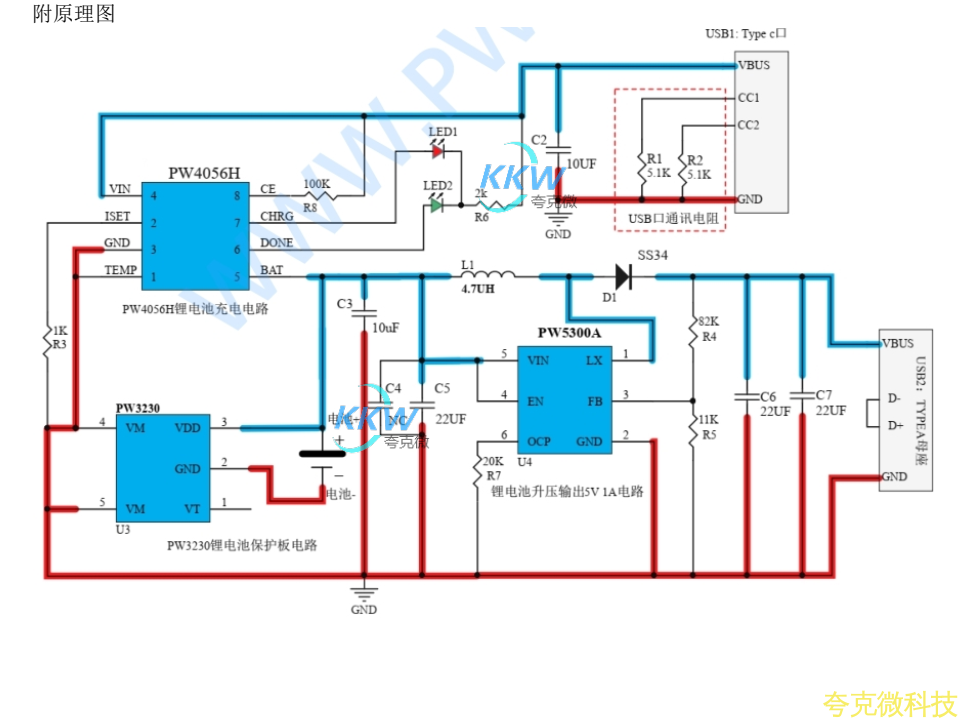

它的芯片功能包括三个部分：
1、锂电池充电电路： 使用 PW4056H 芯片，支持多并的锂电池充电， 能够承受高达 28V 的
输入电压，具有过压保护功能， 充电电流可达 1A，适合质量要求严格的产品使用。
2、 升压输出芯片电路： 使用 PW5300A 芯片， 输入电压为 2.2V-16V， 输出可调至 20V，电流
可达 1200mA（ 在 3.7V 输入和 5V 输出时）。

3、锂电池保护电路： 使用 PW3230 芯片，可以实现锂电池充放电保护，无需外围元器件。
