锂电池充放电板它支持 3.7V 锂电池组并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA

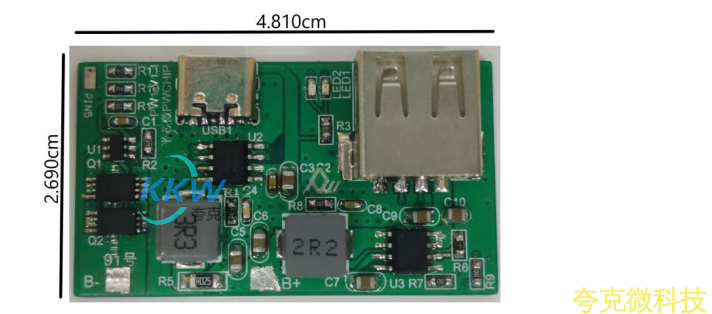

是一个锂电池充放电板，用于便捷充电设备等应用。 它支持 3.7V 锂电池组，可以多并或单
串连接， 并可以通过 USB Type-C 接口进行充电， 充电电流可达 2000mA 。 当充电中时， LED1
指示灯会亮起，当充电满时， LED2 指示灯会亮起。 输出电压为 5V ， 电流可达 2400mA ，适

用于 3.7V 锂电池电压。

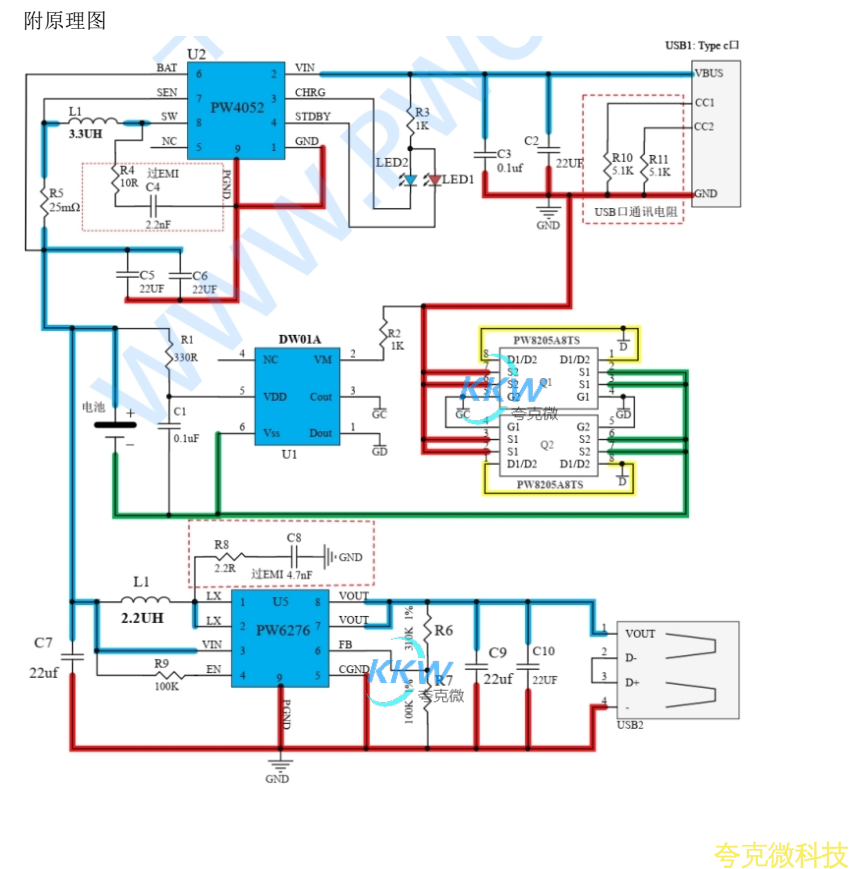

该电路板使用了以下芯片：

1 、 PW4052 ：锂电池充电管理芯片，支持多个并联的锂电池充电， 最高充电电流可达 2A 。
2 、 PW6276 ：升压输出芯片， 可以将输入电压从 3V-4.5V 升至可调的 5.3V ， 电流可达
2400mA 。
3 、 DW01A ：锂电池充放电保护板芯片， 通过搭配 MOS 管可以扩大过流保护电流，用于保

护锂电池组。
