锂电池充放电， 输 入电压可抵抗 40V 浪涌。 该电路板适用于 3.7V 锂电池组

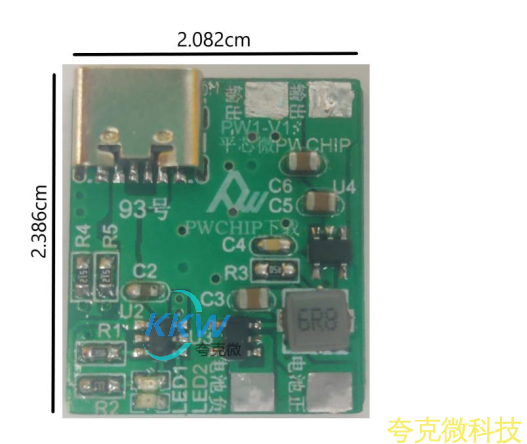

这是一个名为 " 锂电池充放电 " 的电路板， 可用于便捷充电设备等。 它可以充电和放电， 输
入电压可抵抗 40V 浪涌。 该电路板适用于 3.7V 锂电池组，可以多并或单串， 充满电压为
4.2V 。 充电时， LED2 会亮灯， 当电池充满时， LED1 会亮灯。 输入为 USB Type-C 口， 电压为
5V ， 充电电流为 500mA 。 输出电压为 5V ， 电流可达 500mA （ 3.7V 锂电池电压）。

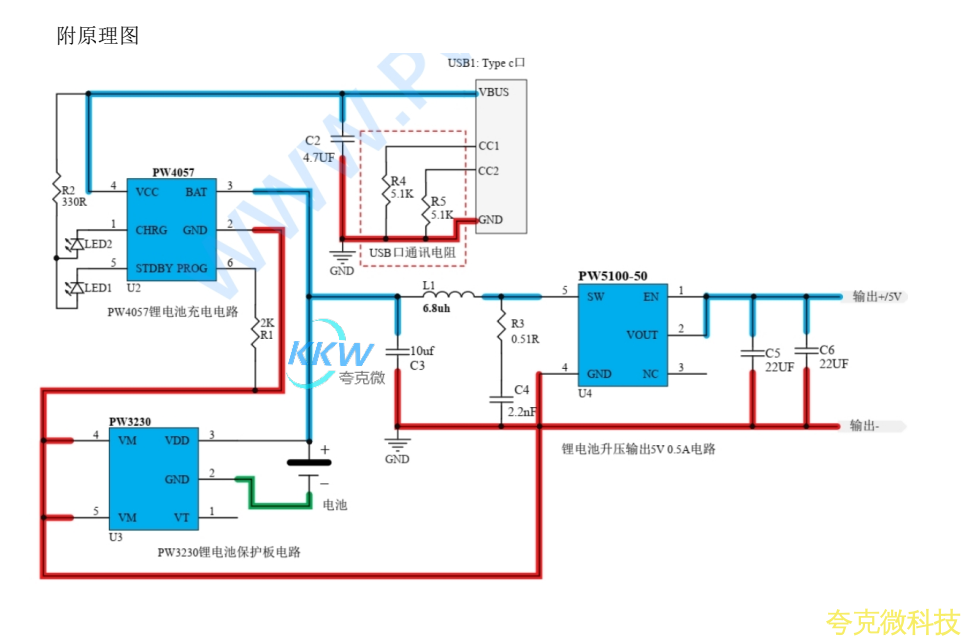

电路板使用了三个芯片： PW4057 、 PW5100-50 和 PW3230 。
1 、 PW4057 是一个单节锂电池充电管理芯片， 集成了过压保护， 输入电压可达 28V ， 充电电
流可达 0.5A 。它的过压保护可防止误插高压， 保护 USB 热插拔，以及损坏异常高压保护。
2 、 PW5100-50 是一个升压输出芯片电路， 输入电压为 0.7V-5V ， 输出固定为 5V ，输出电流
可达 500mA （ 3.7V 输入）， 静态电流为 10uA 。

3 、 PW3230 是一个锂电池充电放电保护板芯片，无需外围元器件。
