锂电池充放电板可实现 5V 1A 的充电和集成 OVP 和升压放电 5V 2.4A 的功能

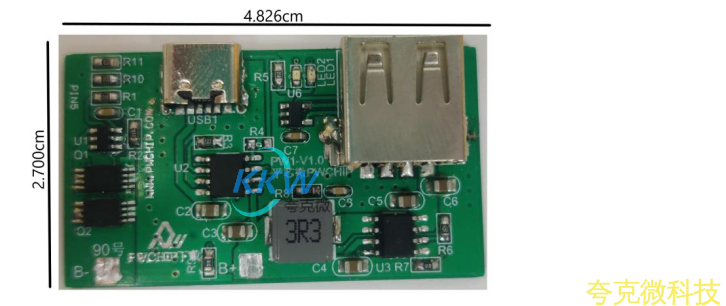

这是一款锂电池充放电板， 可实现 5V 1A 的充电和集成 OVP 和升压放电 5V 2.4A 的功能。 适
用于便携式充电设备等。 该电路板可与 3.7V 锂电池组配合使用，电池组可为多个并联或单
个串联， 当充满电时， LED2 亮起， 充电时 LED1 亮起， 未连接电池时 LED1 会闪烁。 输入为 USB
Type-C 接口， 电压为 5V， 充电电流可达 1000mA。 输出为 5V 电压， 电流可达 2400mA，适
用于 3.7V 锂电池电压。
用于便携式充电设备等。 该电路板可与 3.7V 锂电池组配合使用，电池组可为多个并联或单
个串联， 当充满电时， LED2 亮起， 充电时 LED1 亮起， 未连接电池时 LED1 会闪烁。 输入为 USB
Type-C 接口， 电压为 5V， 充电电流可达 1000mA。 输出为 5V 电压， 电流可达 2400mA，适
用于 3.7V 锂电池电压。
详情
这是一款锂电池充放电板， 可实现 5V 1A 的充电和集成 OVP 和升压放电 5V 2.4A 的功能。 适
用于便携式充电设备等。 该电路板可与 3.7V 锂电池组配合使用，电池组可为多个并联或单
个串联， 当充满电时， LED2 亮起， 充电时 LED1 亮起， 未连接电池时 LED1 会闪烁。 输入为 USB
Type-C 接口， 电压为 5V， 充电电流可达 1000mA。 输出为 5V 电压， 电流可达 2400mA，适
用于 3.7V 锂电池电压。

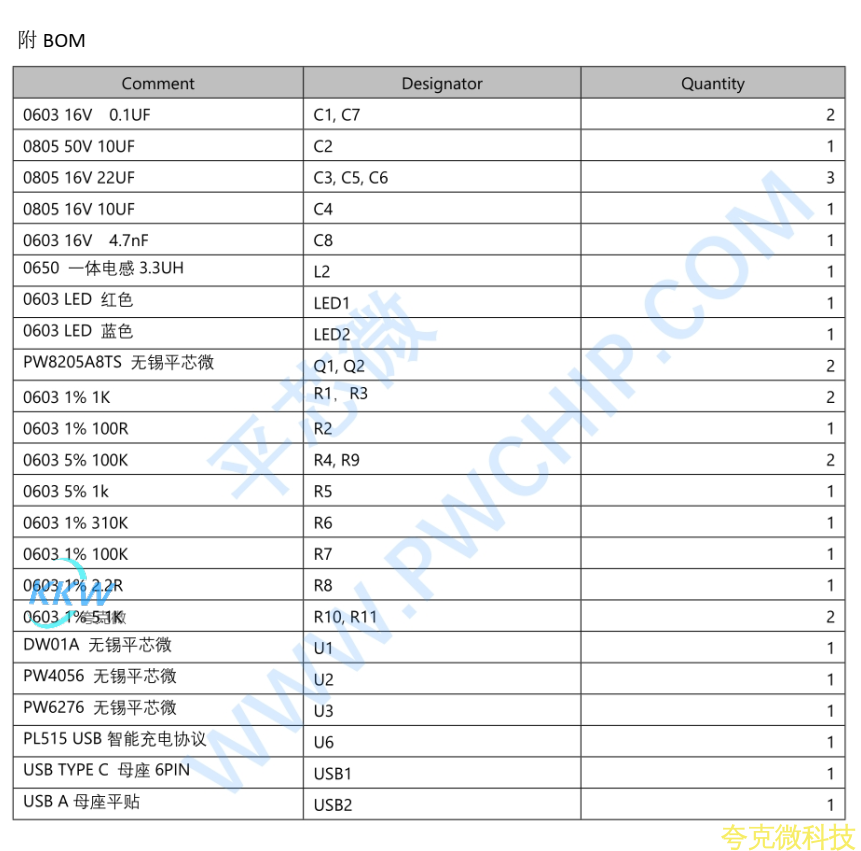

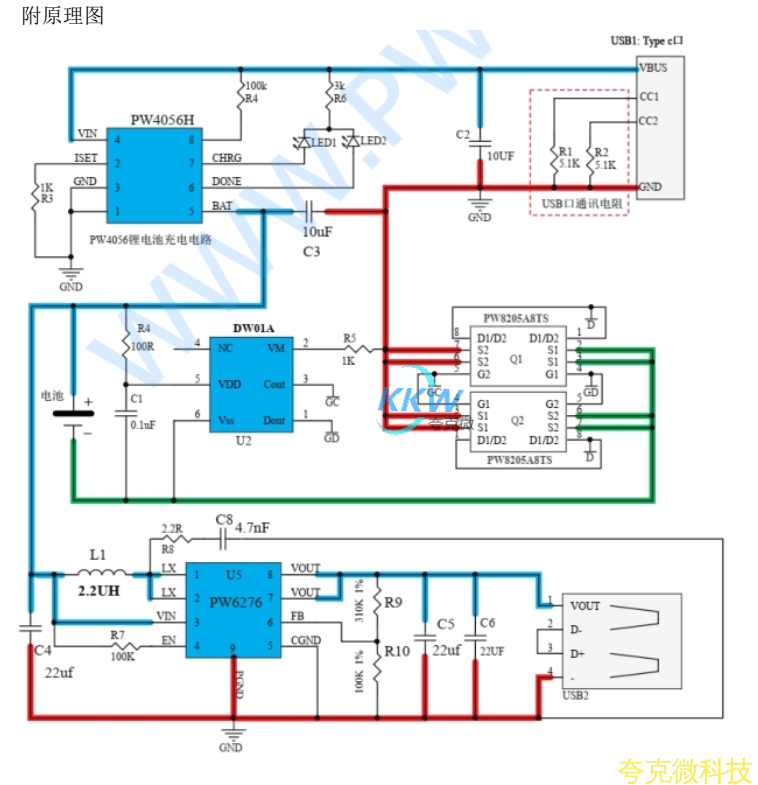

该电路板包括三个芯片， 分别是 PW4056H、 PW6276 和 DW01A。 PW4056H 是锂电池充电管
理芯片， 集成了 28V 电压抗性和 6.5V 输入 OVP 保护， 最大充电电流可达 1A， 并支持多个锂
电池并联充电。 PW6276 是升压输出芯片， 输入电压范围为 3V-4.5V， 输出电压可调至 5V，
最大输出电流为 2400mA。 DW01A 是锂电池充放电保护板芯片， 可以与 MOS 组合使用，扩
用于便携式充电设备等。 该电路板可与 3.7V 锂电池组配合使用，电池组可为多个并联或单
个串联， 当充满电时， LED2 亮起， 充电时 LED1 亮起， 未连接电池时 LED1 会闪烁。 输入为 USB
Type-C 接口， 电压为 5V， 充电电流可达 1000mA。 输出为 5V 电压， 电流可达 2400mA，适
用于 3.7V 锂电池电压。
该电路板包括三个芯片， 分别是 PW4056H、 PW6276 和 DW01A。 PW4056H 是锂电池充电管
理芯片， 集成了 28V 电压抗性和 6.5V 输入 OVP 保护， 最大充电电流可达 1A， 并支持多个锂
电池并联充电。 PW6276 是升压输出芯片， 输入电压范围为 3V-4.5V， 输出电压可调至 5V，
最大输出电流为 2400mA。 DW01A 是锂电池充放电保护板芯片， 可以与 MOS 组合使用，扩
大过流保护电流。
