锂电池充放电板可以充电和放电锂电池组， 电压为 5V，电流可 达 3A

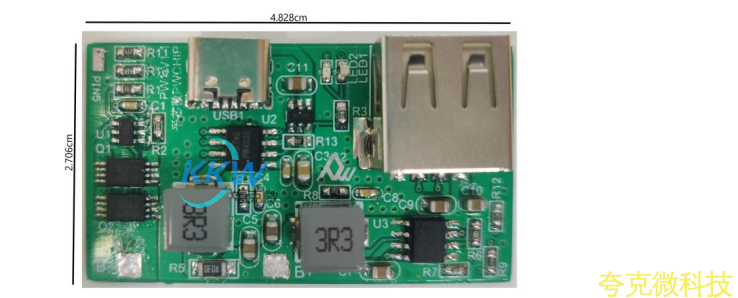

这是一个名为"锂电池充放电板"的电路板，可以充电和放电锂电池组， 电压为 5V，电流可
达 3A。它适用于便携充电设备等场景。
该电路板支持使用多节并联的 3.7V 锂电池组或单节串联的锂电池组。当电池充满时， LED2
亮；正在充电时， LED1 亮。 输入端口是 USB typeC 口， 支持 5V 电压， 充电电流可达
3000mA。 输出电压为 5V， 电流可达 300mA， 与 3.7V 锂电池电压匹配。

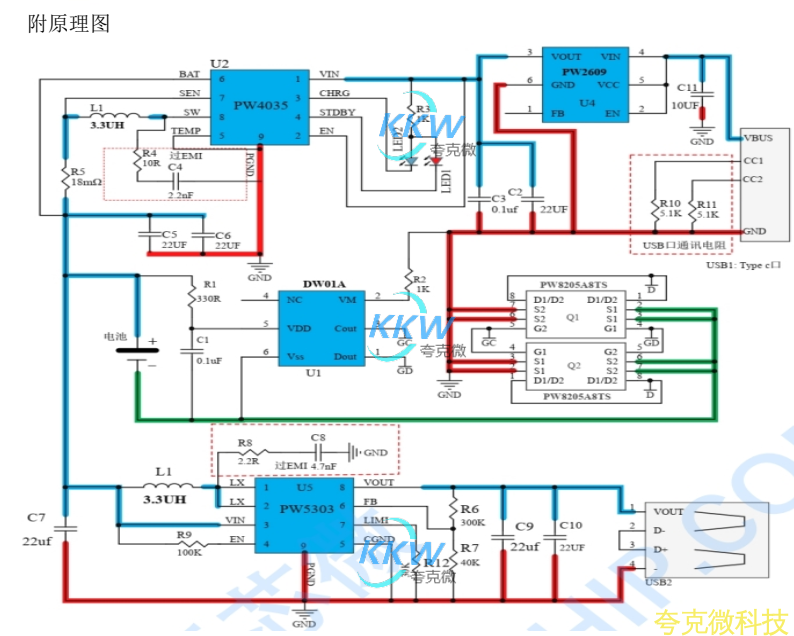

它使用了以下芯片：
PW4035: B 型锂电池充电电路芯片， 支持最大 3A 的充电电流， 并且支持多个 3.7V 锂电池组
并联充电。
PW5303: C 型升压输出芯片电路， 输入电压范围为 2.5V 至 4.5V， 输出电压可调至 5V，电流
可达 3000mA。
DW01A: A 型锂电池保护电路芯片， 与 MOS 外围配合使用，可以扩大过流保护电流。
PW2609: 输入过压 OVP 保护电路芯片， 可调 OVP 过压关闭保护阈值， 可调范围为 3V 至
20V， 采用 SOT23-6 封装。 它可以支持最大 36V 的输入电压， 同时抵御 36V 以下的输入峰值

电压，保护电路安全。
