5V-24V 输入单节锂电池 1A 充电,放电 5V1A 电源板

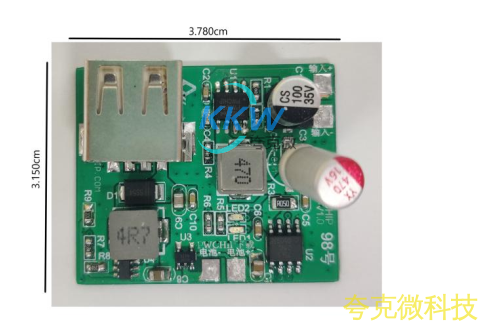

这是一块名为“ 5V-24V 输入单节锂电池 1A 充电 , 放电 5V1A 电源板”的电路板， 可用于便
携式充电设备等应用。 该电路板适用于 3.7V 的锂电池组，可以是多个并联或单个串联的形
式， 充满电压为 4.2V 。 输入电压范围为 5V-24V ，当电池接入电路板时，充电指示灯为红色，
当充满电后指示灯变绿色，当不接电池时，指示灯将会闪烁。

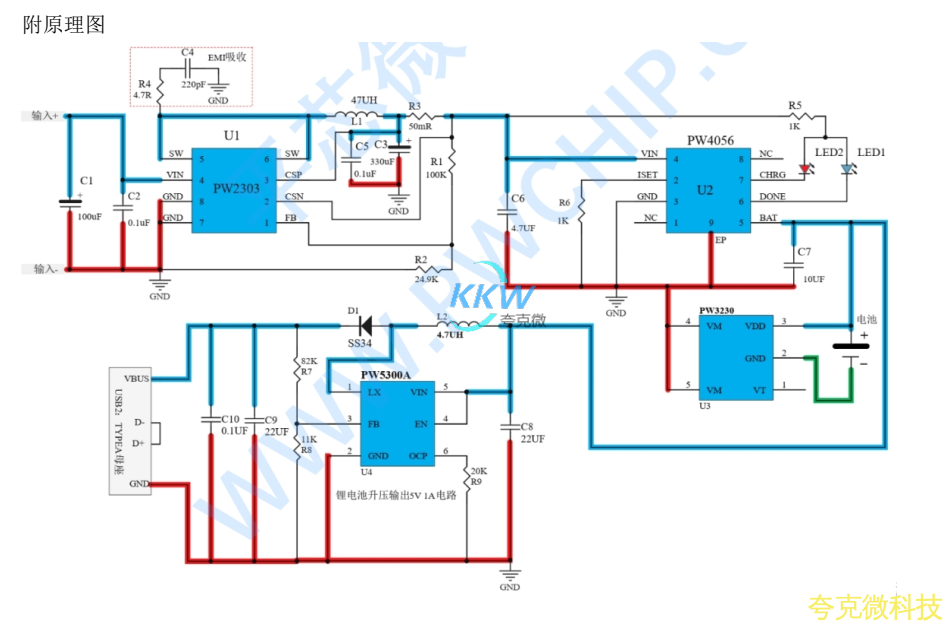

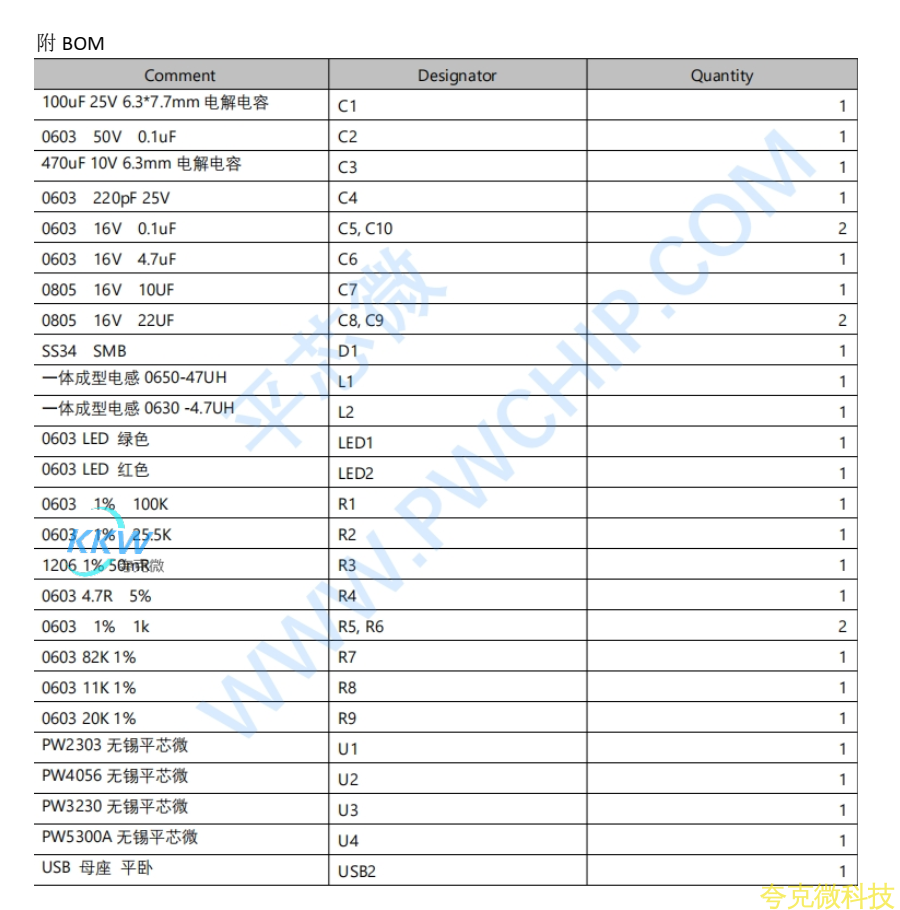

该电路板有以下几个芯片：
1 、 PW4056 锂电池充电管理芯片， 可支持 1 节锂电池充电， 最大充电电流可达 1A 。
2 、 PW2303 同步降压芯片， 输入电压 5V-24V ， 输出电压 5V ， 最大输出电流可达 3A ，具有
降压压差小，效率高的特点。
3 、 PW5300A 升压输出芯片， 输入电压范围为 2.2V-16V ， 输出电压可调至 20V ， 电流可达
1200mA （ 输入 3.7V ， 输出 5V 时）。
4 、 PW3230 锂电池充电放电保护板芯片，无需外部元器件即可实现对锂电池的充电和放电

保护。
