5V1A 输入两节串联锂电池充电,电池稳压 5V1A 输出

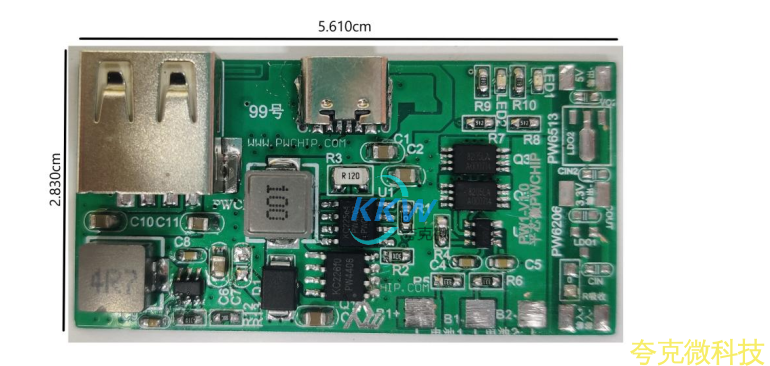

这是一个名为"5V1A 输入两节串联锂电池充电,电池稳压 5V1A 输出"的电路板， 用于便捷充
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为 8.4V， 输入电压为
5V1A。
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为 8.4V， 输入电压为
5V1A。
详情
这是一个名为"5V1A 输入两节串联锂电池充电,电池稳压 5V1A 输出"的电路板， 用于便捷充
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为 8.4V， 输入电压为
5V1A。

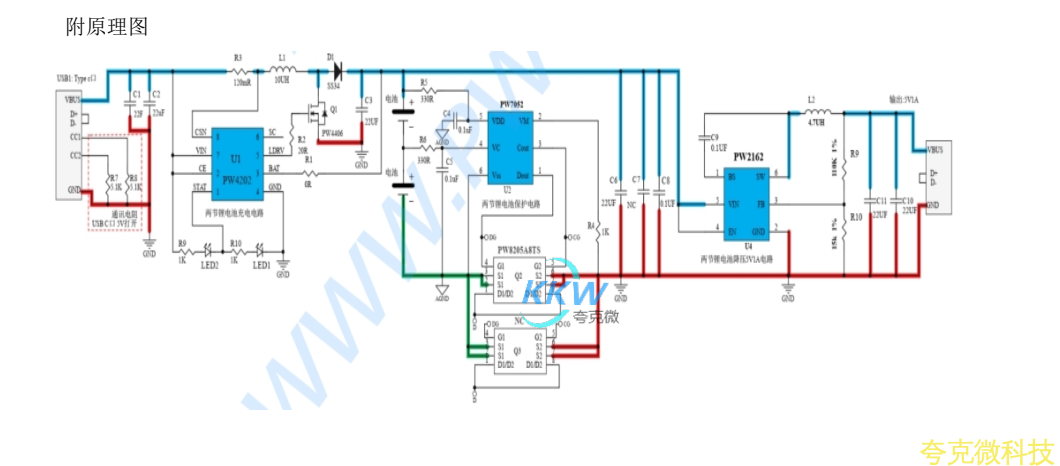

这个电路板的工作原理是将 5V1A 的输入电压通过 PW4202 锂电池充电管理芯片升压为 8.4V
并充电到锂电池， 同时 PW7052 芯片用于保护电路， 保证电池的安全使用。 在需要输出电压
时， PW2162 芯片将 8.4V 的电压降压为 5V1A 输出。
电路板上的芯片有三个：
1、 PW4202 芯片是一个锂电池充电管理芯片，它带有外置 MOS， 可以支持 3A 的充电电流，
并且可以使用 5V 输入电压升压两节串联的锂电池进行充电。
2、 PW7052 芯片是一个保护电路芯片，可用于检测两串锂电池的过充、过放和过流，并通
过并联 MOS 来增加过流保护值。
3、 PW2162 芯片是一个 DC-DC 降压恒压芯片， 可以接受 3.5V-16V 的输入电压， 可以调节恒
电设备等。它适用于由两节串联的锂电池组成的电池组， 充满电压为 8.4V， 输入电压为
5V1A。
这个电路板的工作原理是将 5V1A 的输入电压通过 PW4202 锂电池充电管理芯片升压为 8.4V
并充电到锂电池， 同时 PW7052 芯片用于保护电路， 保证电池的安全使用。 在需要输出电压
时， PW2162 芯片将 8.4V 的电压降压为 5V1A 输出。
电路板上的芯片有三个：
1、 PW4202 芯片是一个锂电池充电管理芯片，它带有外置 MOS， 可以支持 3A 的充电电流，
并且可以使用 5V 输入电压升压两节串联的锂电池进行充电。
2、 PW7052 芯片是一个保护电路芯片，可用于检测两串锂电池的过充、过放和过流，并通
过并联 MOS 来增加过流保护值。
3、 PW2162 芯片是一个 DC-DC 降压恒压芯片， 可以接受 3.5V-16V 的输入电压， 可以调节恒
定输出电压， 输出电流可达 2A，用于锂电池输出电路。
