两节串联锂电池充放电板,5V2A 输入和输出
1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输入和输出
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)
1.1 名称：两节串联锂电池充放电板,5V2A 输入和输出
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)
详情
1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输入和输出
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4584
PW4584 锂电池充电管理芯片， 内置 MOS， 可达输出 8.4V 1A 充电， 支持 5V 输入升压两串锂
电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
1.1 名称：两节串联锂电池充放电板,5V2A 输入和输出
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)
1.6 芯片功能简介：
1， B 锂电池充电电路： PW4584
PW4584 锂电池充电管理芯片， 内置 MOS， 可达输出 8.4V 1A 充电， 支持 5V 输入升压两串锂
电池充电。
2， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出， ， 输出可达 5A3A 电流。

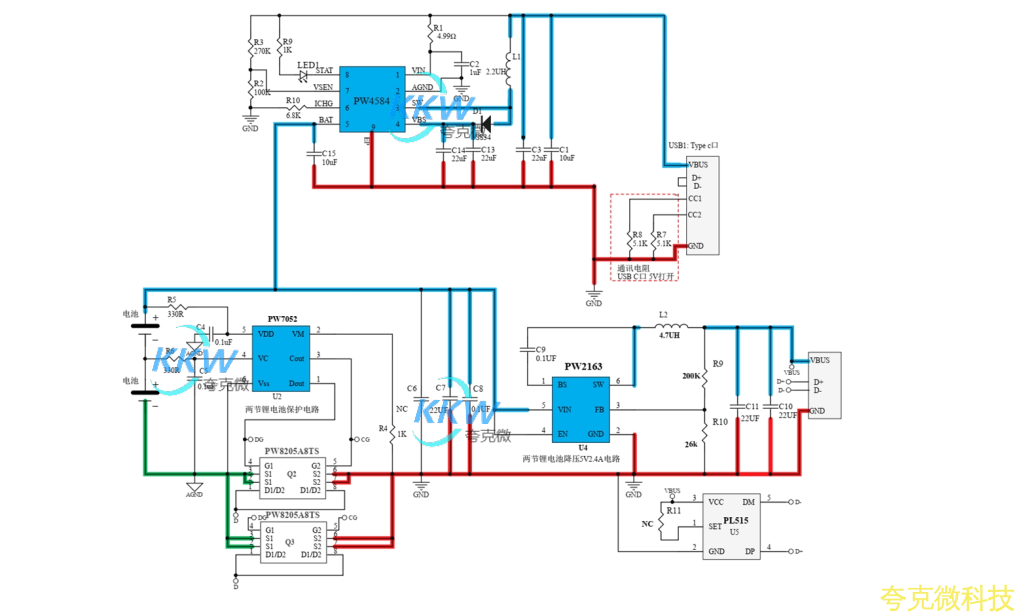

2， 电路图：

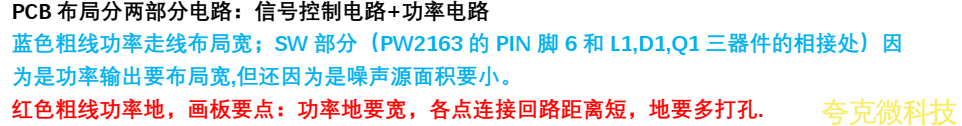

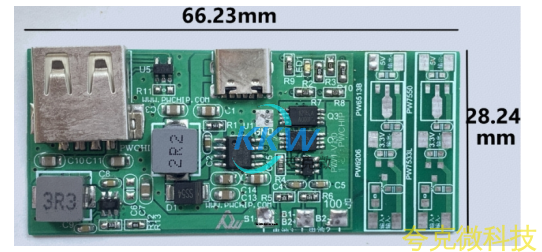

3， PCB 图和 3D 显示图

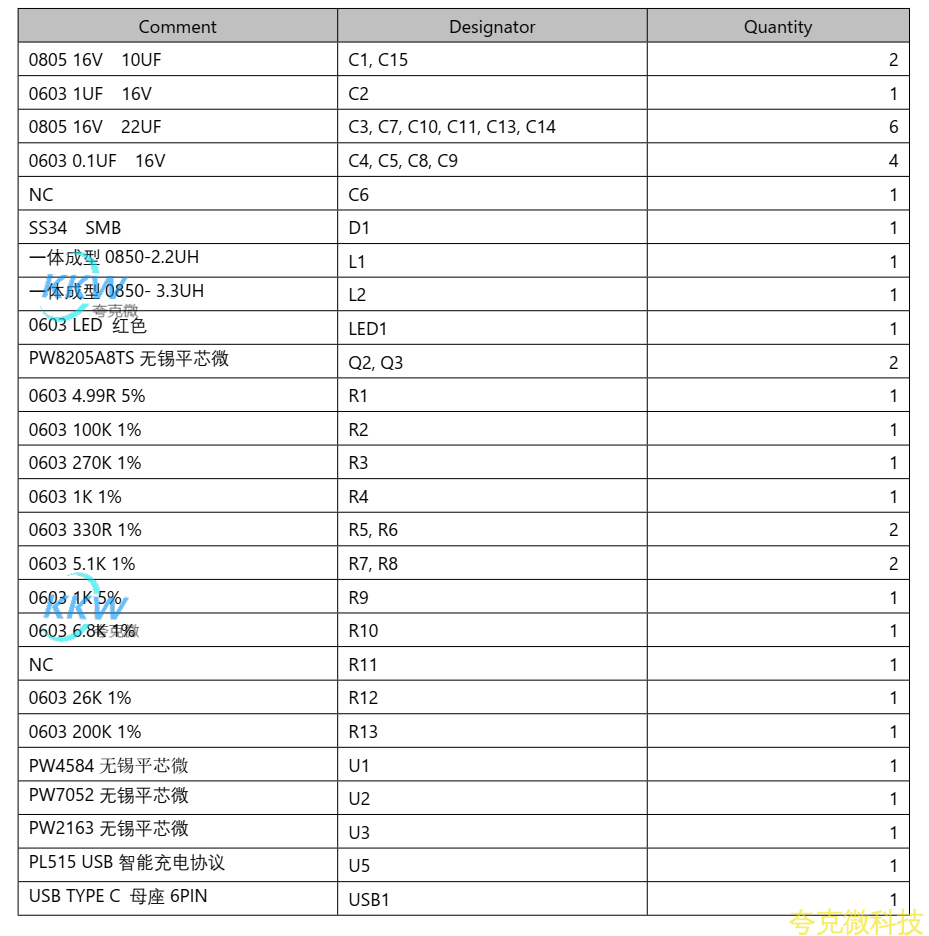

4， BOM 物料表
