两节串联锂电池充放电板,5V2A 输出,输入 PD 快充 5V-20V

1 电路板 PCB 描述：
1.1 名称：两节串联锂电池充放电板,5V2A 输出,输入 PD 快充 5V-20V
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.4 输入（USB1）： 5-12V（充电亮灯，充满灭灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)

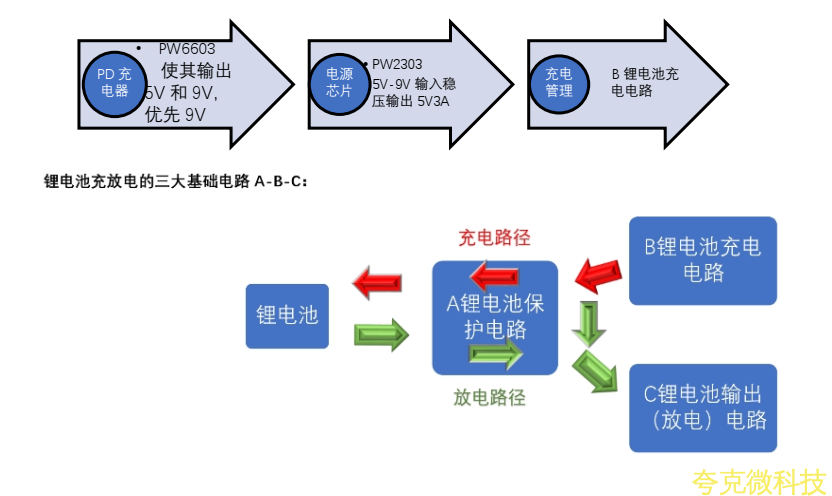

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4584
PW4584 锂电池充电管理芯片， 内置 MOS， 可达输出 8.4V 1A 充电， 支持 5V 输入升压两串锂
电池充电。
2 , DC-DC 降压芯片： PW2303
PW2303 DC-DC 降压芯片， 130Khz 工作频率，其输入输出空载 0 压差特点，可调限流，常用
于 5V 输入 5V 输出,同时输入又会有高于 5V 电压稳压输出 5V 的应用 。 可达 3A 输出
3， A 锂电池保护电路： PW7052
PW7052 两串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
4，锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出， ， 输出可达 5A3A 电流。
5， PD 快充电压输出芯片:PW6603
PW6603 是 颗 USB PD 快 充 协 议 的 sink 端 芯 片 ， 可 使 PD 快 充 充 电 器 输 出 想 要 的 电 压

（9V,12,15V,20V 可选）

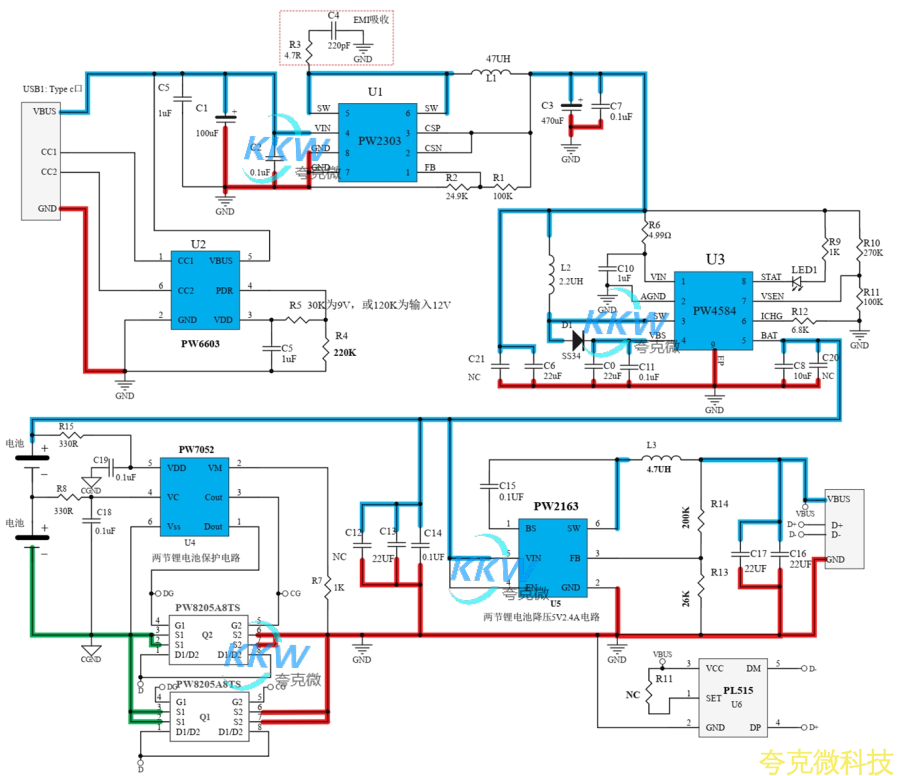

2，电路图：

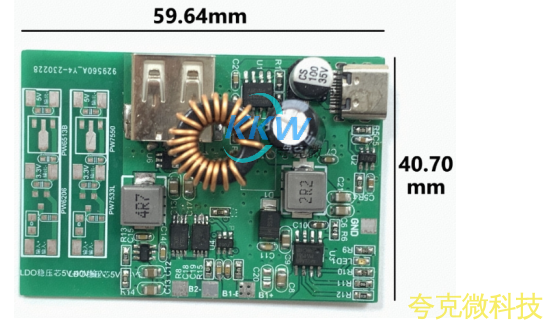

3， PCB 图和 3D 显示图

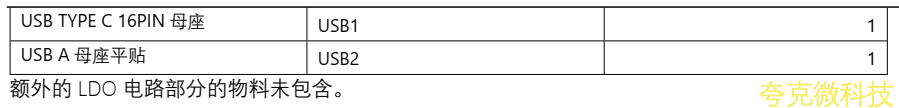

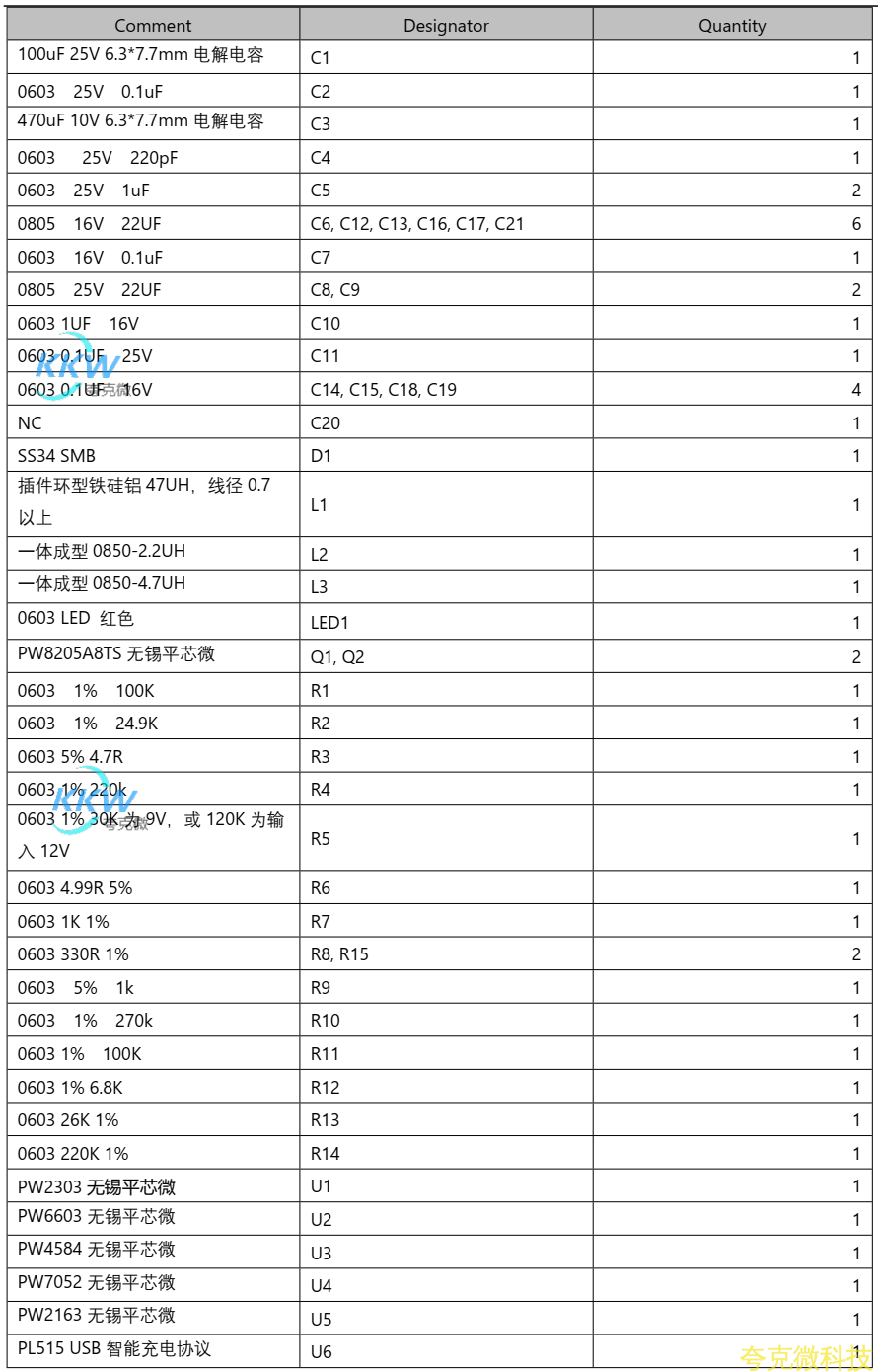

4， BOM 物料表
